8.1.2 绘制轴线
本图采用足尺作图，轴线按实际间距绘制。将轴线层设置为当前层，轴线绘制包括轴线和轴线编号两个部分，绘制水平轴线长30000mm，垂直轴线长20000mm，如图8-2所示。

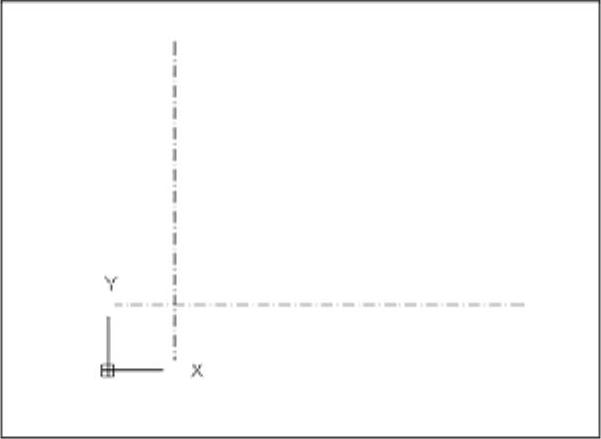

图8-2 绘制前两条轴线
◆选项说明
由于本图采用足尺作图，所以在绘图时轴线的点画线可能看不到，这时可以选中所有轴线，右键选择“特性…”，打开“对象特性对话框”，将“线型比例”设置为50，如图8-3所示，这样就可以在图中显示轴线了。
绘制轴线编号，首先，选取菜单栏“菜单”→“格式”→“文字样式”命令，打开“文字样式”对话框，将文字的字体改为“Times New Roman”，单击“应用”按钮，然后关闭对话框，如图8-4所示。在空白处画一个半径为500mm的圆，然后在圆中插入文字，即轴线编号，如图8-5所示。因为本图为某学校教学楼3层的平面图，因此编号采用3-D的形式。将绘制好的标号复制，并分别移动到轴线的端点，这样就形成了完整的两条轴线，如图8-6所示。

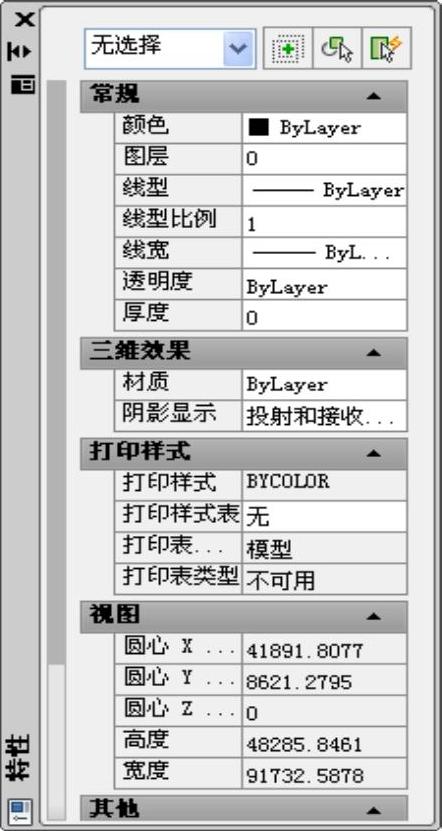

图8-3 改变线型比例

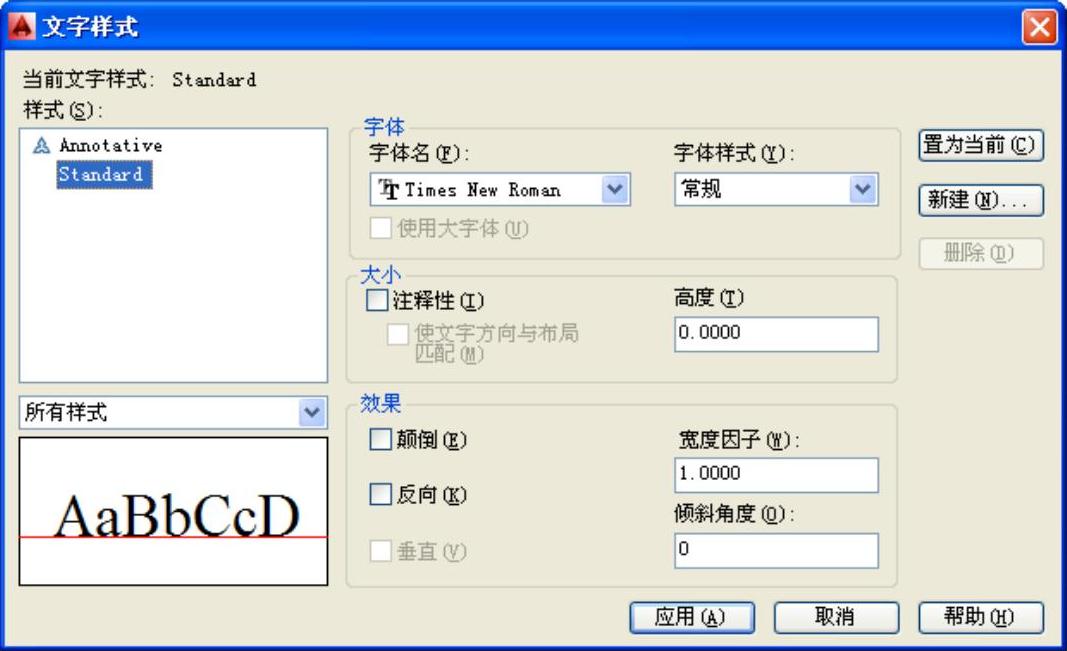

图8-4 改变文字样式
现在来生成其他轴线，利用复制命令，水平轴线和竖直轴线分别进行复制，水平轴线复制4条，间距分别为600、5600、10600、15600mm，垂直轴线复制4条，间距分别为7800、10500、18300、22550mm，复制完成后，轴线如图8-7所示。
以垂直轴线为例，复制的过程如下：
命令行：
命令:copy↙
选择对象:指定对角点:找到3个（选择轴线及轴线编号）
选择对象:
当前设置:复制模式=多个

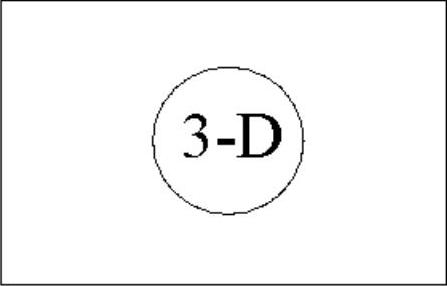

图8-5 轴线标号
指定基点或[位移（D）/模式（O）]<位移>：（指定轴线上一点）
指定位移的第二点或[阵列（A）]<使用第一个点作为位移>:@0，600↙
指定位移的第二点或[阵列（A）/退出（E）/放弃（U）]<退出>:@0，5600↙
指定位移的第二点或[阵列（A）/退出（E）/放弃（U）]<退出>:@0，10600↙
指定位移的第二点或[阵列（A）/退出（E）/放弃（U）]<退出>:@0，15600↙
指定位移的第二点或[阵列（A）/退出（E）/放弃（U）]<退出>:↙
最后，利用ddedit命令将轴线编号中的文字修改成各自的编号，然后将轴线进行必要的修剪，完成后轴线图如图8-8所示。

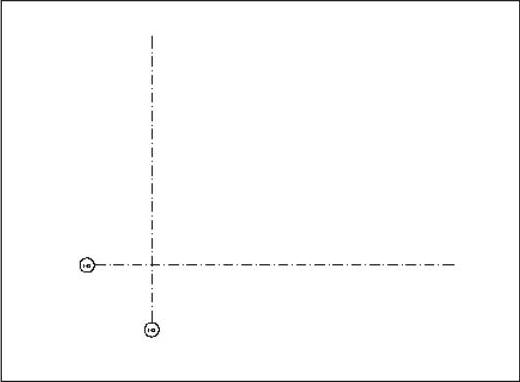

图8-6 插入轴线编号
图8-7 复制轴线

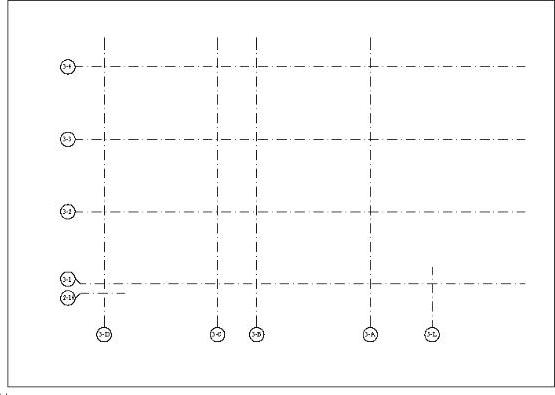

图8-8 轴线图
