16.2.1 绘制底层配电系统
1.绘制辅助线
（1）打开“图形特性管理器”，把“辅助线”层设为当前层。
（2）绘制矩形。选取菜单栏“绘图”→“矩形”命令，或直接在命令行中输入矩形命令：
命令：rec
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：（在绘图区域指定一点）
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：D
指定矩形的长度：12000
指定矩形的宽度：20000
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：（在指定点的右边单击左键）

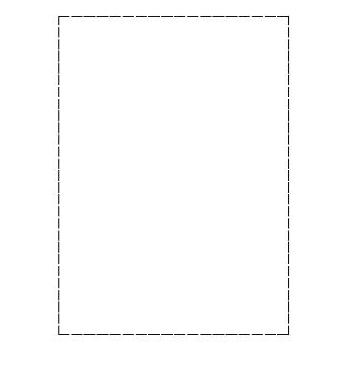

绘制出的矩形如图16-2所示。
图16-2 辅助矩形
（3）分解矩形。选取菜单栏“修改”→“分解”命令，根据命令行中的提示，选取矩形进行分解。
◆选项说明
由于矩形是一个整体，所以不能单独对每一个边进行操作，使用“爆炸”功能将矩形分解为4条线段，即可对各个线段进行单独编辑。
（4）等分矩形边。在命令行中输入命令：
命令：div
选择要定数等分的对象:（选取矩形的一条长边）
输入线段数目或[块（B）]:9
同理，可以将矩形的一条短边等分为12段。
（5）绘制辅助线。在绘制辅助线之前，必须先进行捕捉节点设置，因为这样才能捕捉到我们所平分的节点。

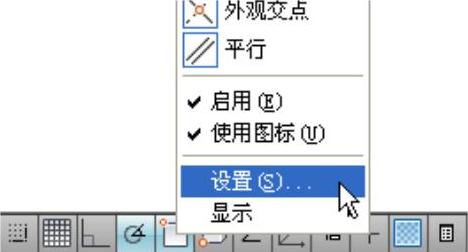

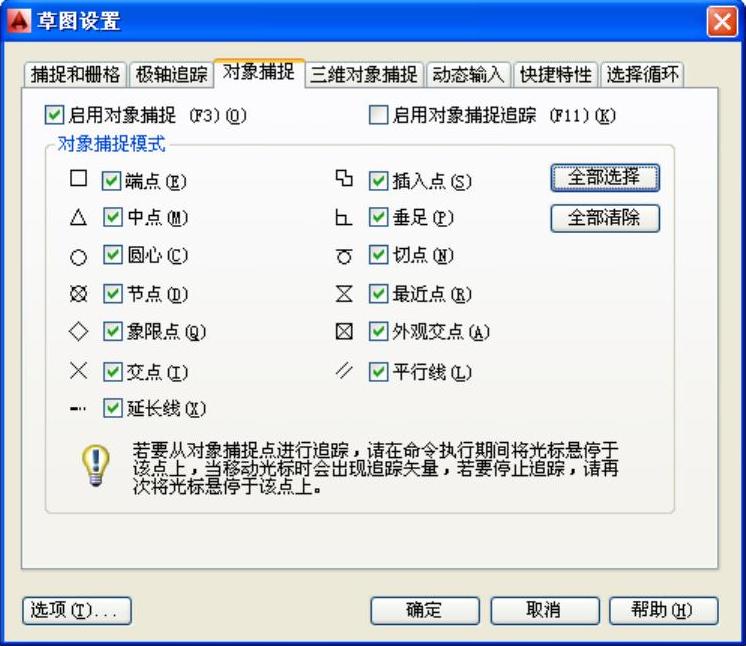

用鼠标右键单击状态栏中的“对象捕捉”从打开的菜单中单击“设置”，如图16-3所示。然后打开“草图设置”对话框，选取“对象捕捉”，在“对象捕捉”项中单击选中“节点”项，并同时选中“垂足”项。如图16-4所示。
单击“直线”命令按钮
，在矩形边上捕捉节点，如图16-5所示。
图16-3 单击捕捉设置
图16-4 设置节点捕捉
图16-5 捕捉节点

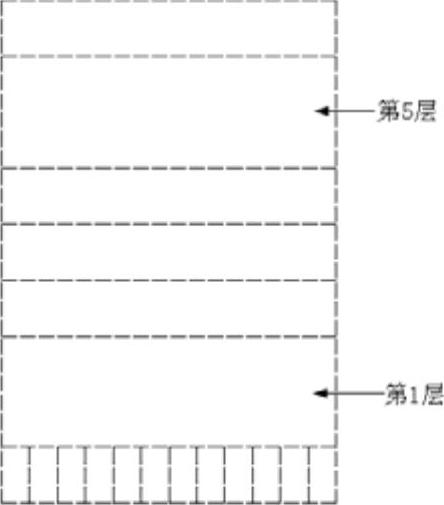

初步绘制出来的辅助线如图16-6所示。其中第1层和第5层各占两个节点间距。
单击“直线”命令按钮

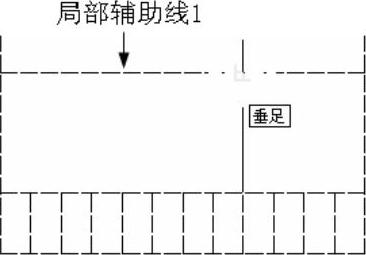

，以第8根辅助线为端点，在第1层间绘制如图16-7所示的局部辅助线1。将此局部辅助线1等分为7段，具体操作同等分矩形边。
2.插入配电模块
（1）单击“插入块”命令按钮
，将“照明配电箱”、“动力配电箱”、“应急照明配电箱”、“双电源切换箱”插入到图中。并且利用explode命令分解模块，这样为了方便在操作的时候抓取图块的中心。
（2）单击“复制”命令按钮

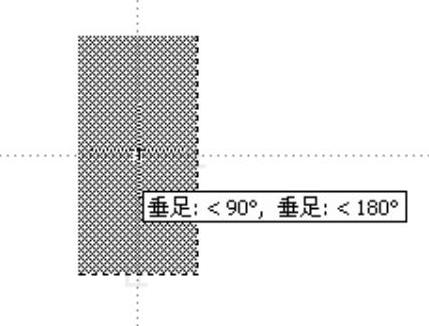

，抓取图块的中心，如图16-8所示。
（3）复制到局部辅助线1的第1个节点处，如图16-9所示。
（4）同理，在节点2，4，5，6上安放照明配电箱。

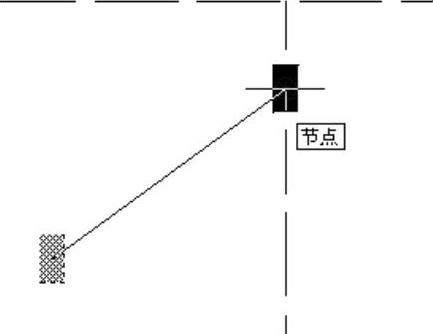

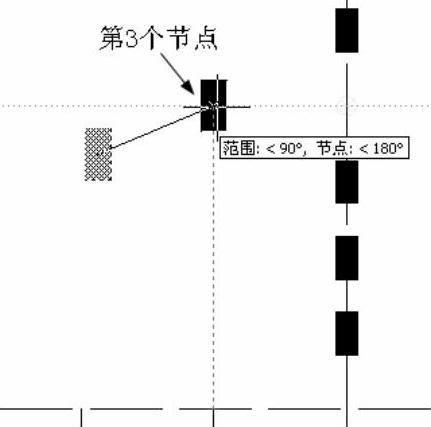

（5）抓取图块中心，捕捉节点3与第7根辅助线交点，如图16-10所示。
图16-6 绘制辅助线
图16-7 绘制局部辅助线

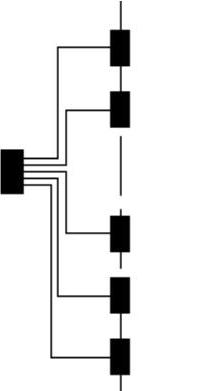

（6）由于连线需要的线型是实线，则可以将图层切换到0层，并将图16-10所放置的照明配电箱的长边等分为6段，捕捉节点连线，如图16-11所示。
图16-8 抓取图块中心
图16-9 复制至第1节点处
图16-10 捕捉交点

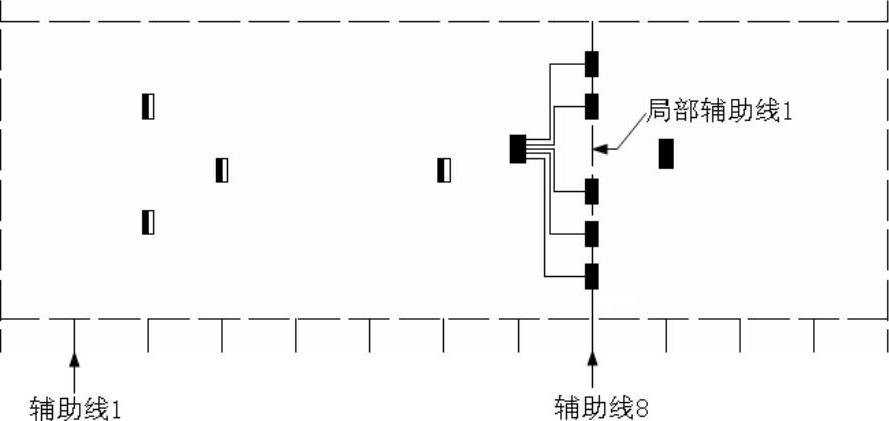

（7）分别在第2、第3、第6根、第9根竖向辅助线上放置动力配电箱，如图16-12所示。
图16-11 连线
图16-12 放置动力配电箱
其中，第2根辅助线上的两个动力配电箱，横向分别对应于第1节点和第5节点。第3根和第7根辅助线上的动力配电箱横向对应于局部辅助线段的中点。
