14.3.2 插入模块
（1）切换到“餐厅消防报警平面图”文件中，将各个模块插入到“消防报警系统平面图”中。注意位置的摆放，如图14-27所示。
（2）将当前图层改为弱电层，利用line命令绘制线路，注意在线路的交叉处要断开一条线，利用break命令或者单击“打断”命令按钮
，断点如图14-28所示。
线路输入完成后，如图14-29所示。

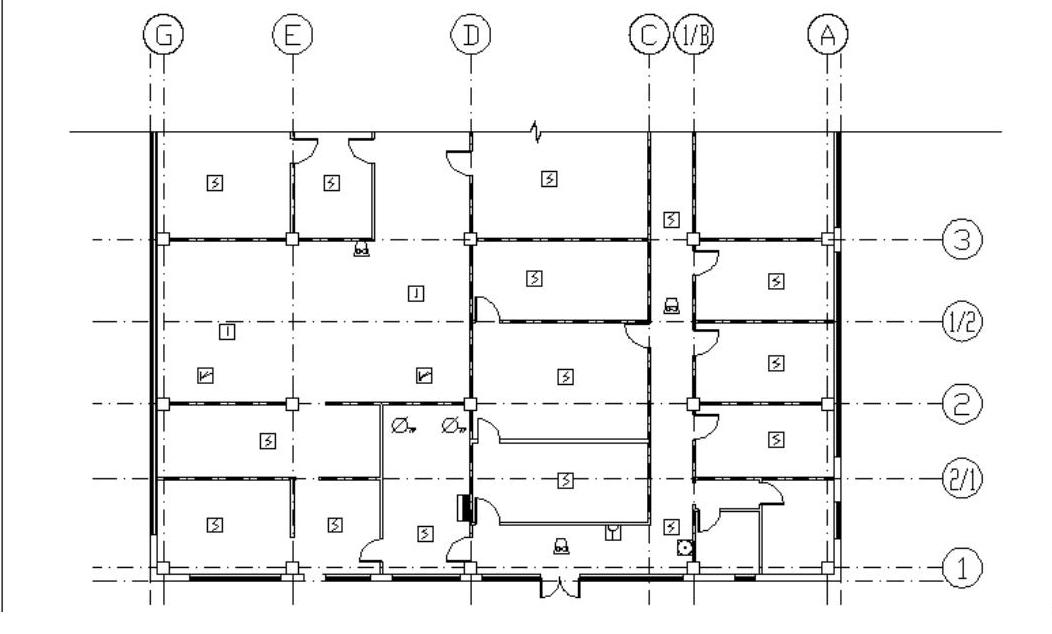

图14-27 插入模块图

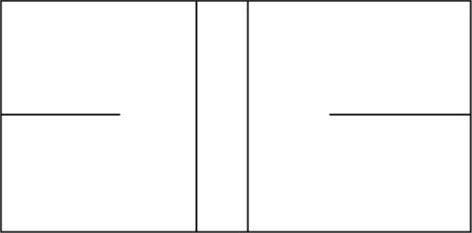

图14-28 线路交点

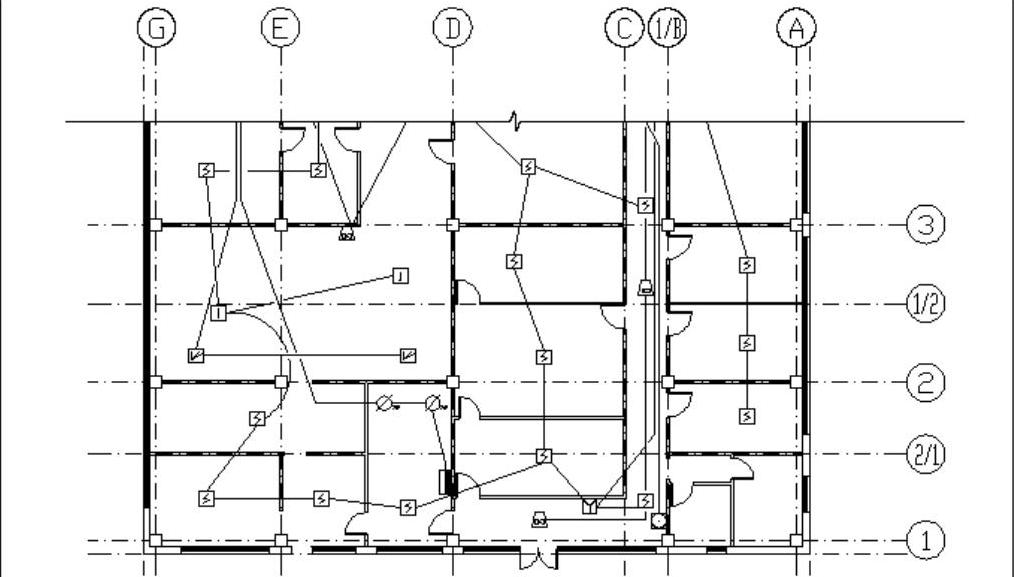

图14-29 插入线路
◆选项说明
用break命令的方法如下：
命令:break
选择对象:（用鼠标单击图14-29线路上的点1）
指定第二个打断点或[第一点（F）]:<正交关><对象捕捉关><对象捕捉追踪关>
（关闭“正交”、“对象捕捉”和“对象跟踪”功能，否则很难选择线路上的另外一点）
（单击图14-29中点2，即截断线路，退出命令）
（3）将标注层设置为当前层，在线路旁边注明线路的名称和编号，分别为“FS”、“FG”、“FH”几种。标注编号时主要在线路上画一条倾斜的小短线，如图14-30所示。

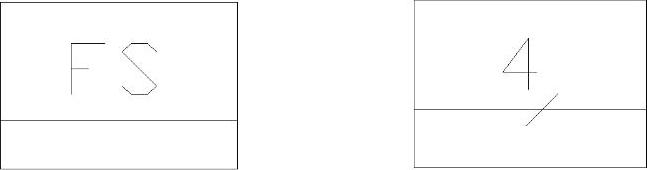

图14-30 插入文字编号
（4）插入编号后，消防报警图例基本插入完成，如图14-31所示。注意这里只是平面图的局部，具体绘制过程应按照设计方案绘制。

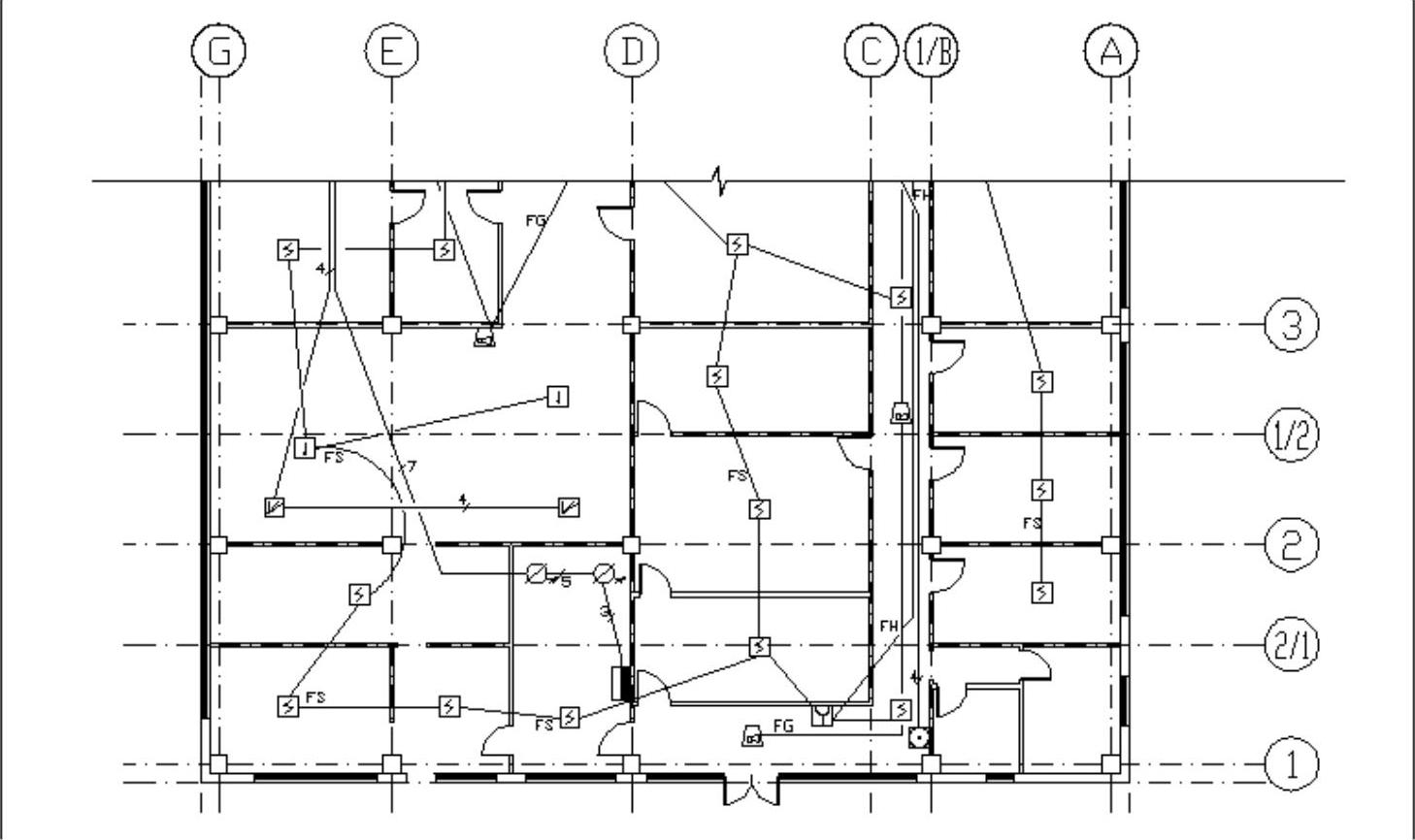

图14-31 绘制线路
