18.2.2 绘制分支线
（1）将图层转换为“轴线”层，在图框的第三个分支区域内，绘制辅助线，然后将其四等分，如图18-11所示。
（2）将图层转换为“设备”层，将刚刚绘制的“四路分支线”和“终端电阻”模块分别插入到左端点和第三等分点，如图18-12所示。注意调整模块的比例，使其适合图形的大小。

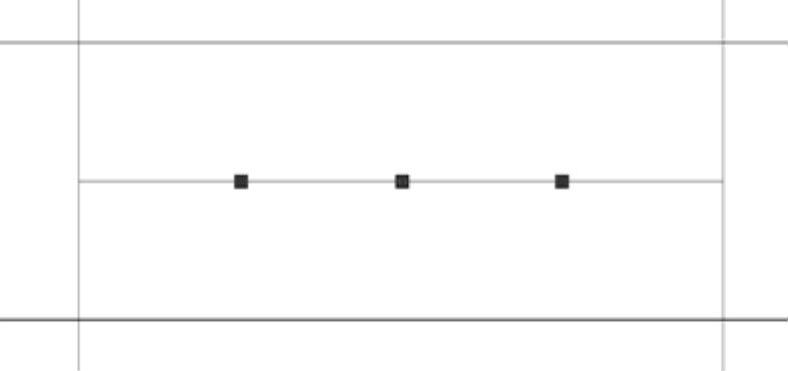

图18-11 绘制辅助线
图18-12 插入“四路分支线”和“终端电阻”模块

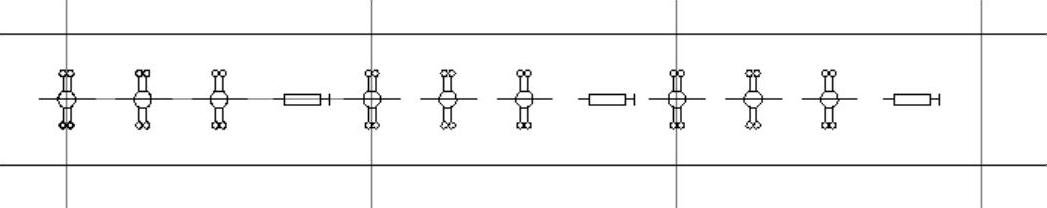

（3）绘制完成一个小区隔的设备，然后可以利用arrayrect命令，即矩形阵列命令将其他区隔的图形绘制出来。首先要进行一下修改，利用arrayrect命令，绘制第10层的图形。选中刚刚插入的“四路分支线”和“终端电阻”模块，将行数设为1行，列数设为3列，列间距设为35，如图18-13所示。
（4）将最右边的区隔内的图形进行修改，即删除最后一个“四路分支器”，用“二路分支器”代替。插入“二路分支器”时，为了定位方便可以先插入再将“四路分支器”删除。插入后如图18-14所示。

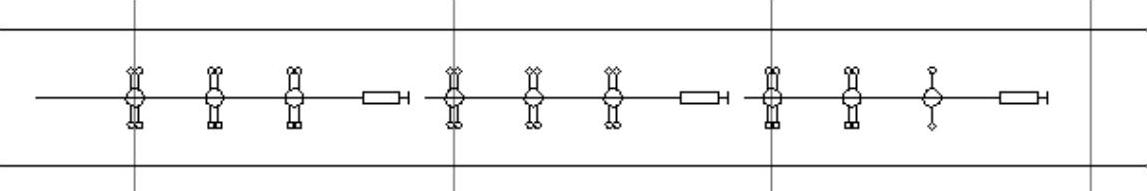

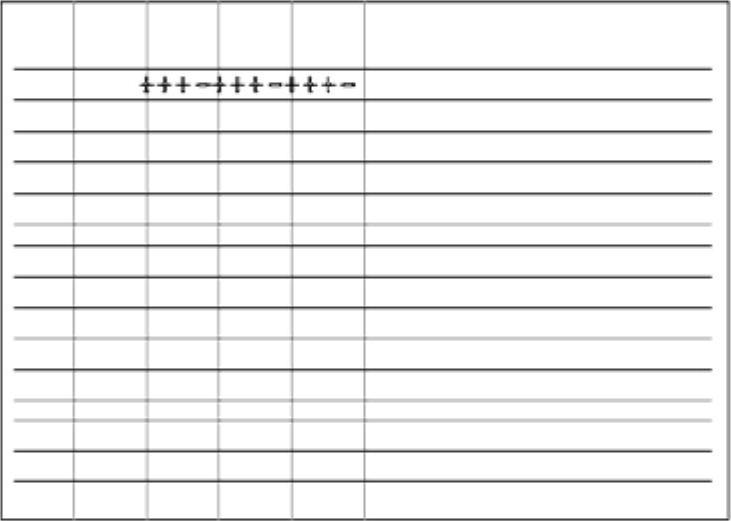

（5）将模块修改后完成了第10层的模块的插入工作，图形如图18-15所示。

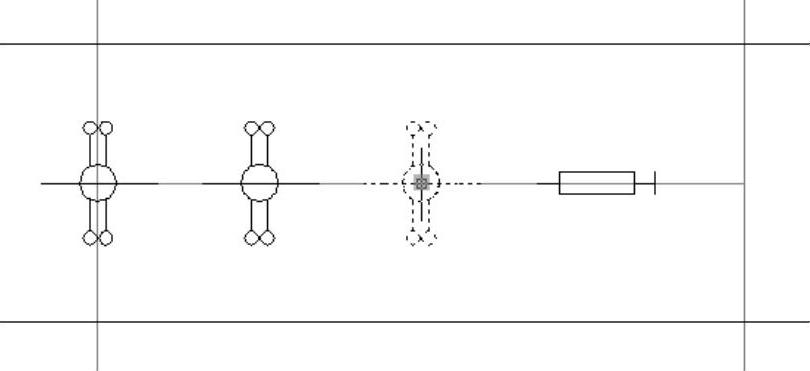

图18-13 复制图形

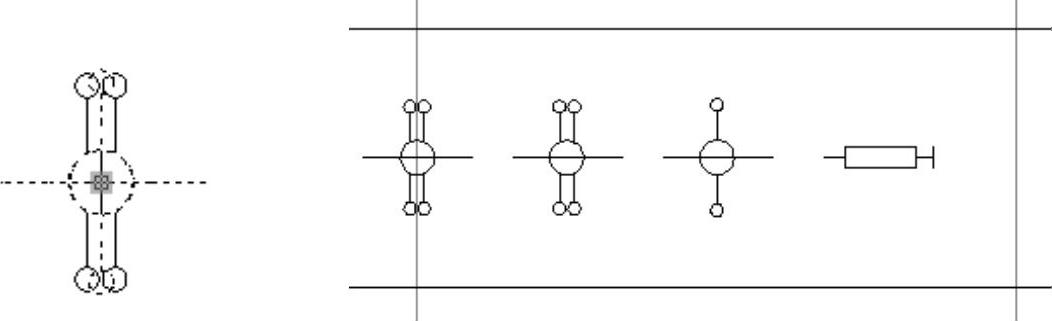

图18-14 修改模块
（6）第10层模块绘制完成后，将第10层的模块复制到其他各层，继续利用arrayrect命令操作。将行数设为5，列数设为1，行间距设为-15，阵列命令完成后，如图18-16所示。
图18-15 插入第10层模块
◆选项说明
由于所要复制的图形位于图幅的上侧，所以行偏移设置应为负数，同理在进行列的复制的时候默认为向左为负，向右为正。
本楼6～10层的设备是相同的，因此阵列命令仅仅设置为5行，-2层～5层将在下面另行绘制。

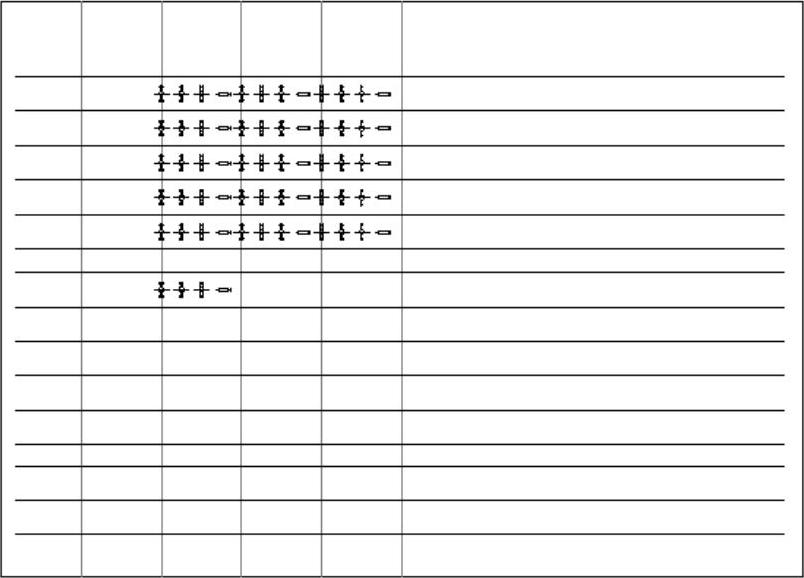

（7）绘制1～5层的设备。首先从第6层中复制一个单元格的设备，如图18-17所示。
（8）将其复制到第5层的相应的单元格，复制时可以选择左边缘的中心点为基点进行复制，或者在命令行中输入@0，-30，即可复制到正确的位置，如图18-18所示。
命令:COPY↙
选择对象:指定对角点:找到4个（选择图形）
选择对象:
当前设置:复制模式=多个
指定基点或[位移（D）/模式（O）]<位移>：
指定第二个点或[阵列（A）]<使用第一个点作为位移>:@0，-25↙
指定第二个点或[阵列（A）/退出（E）/放弃（U）]<退出>:↙

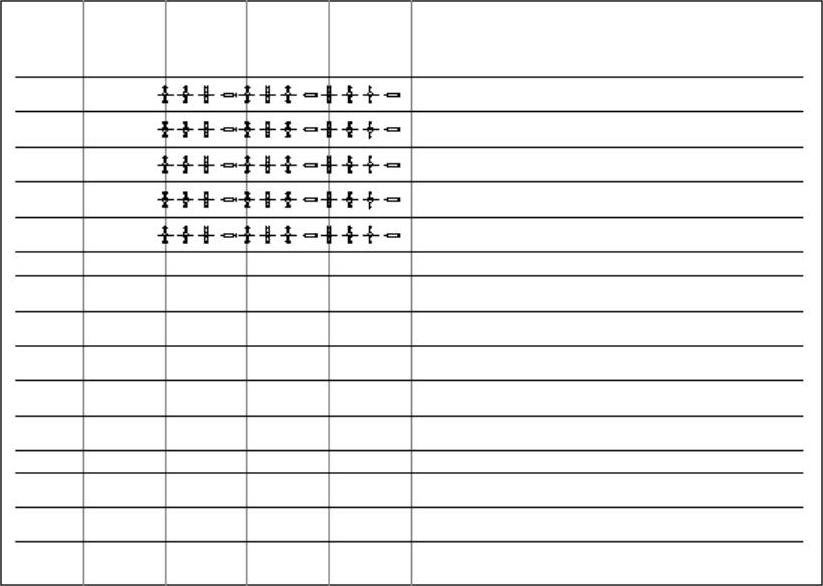

图18-16 复制6～10层设备

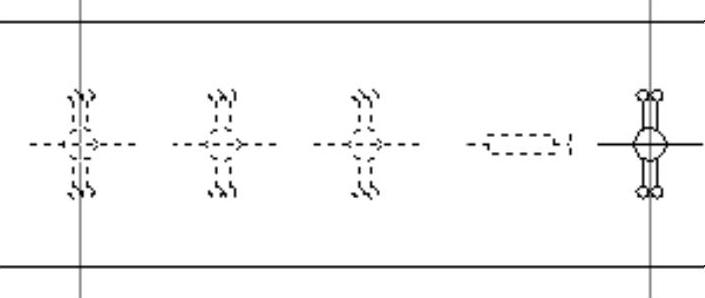

图18-17 复制模块

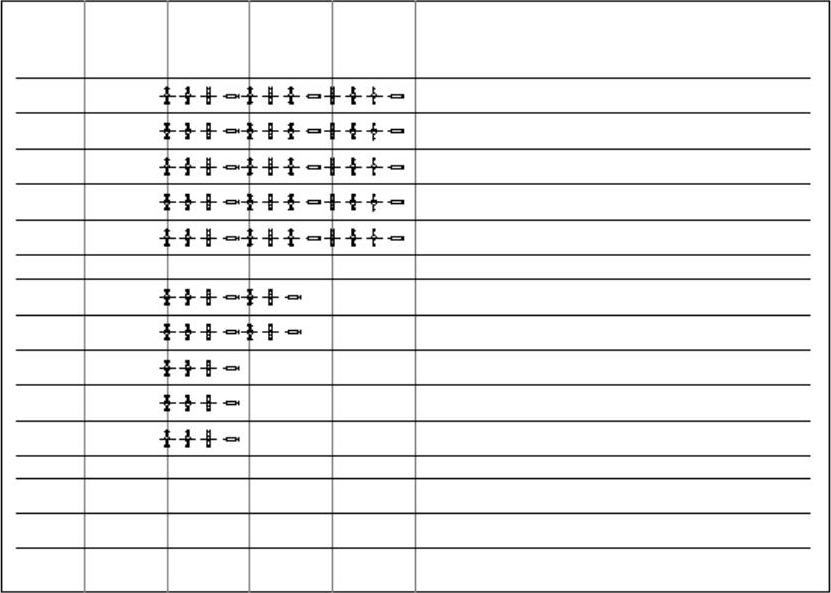

（9）利用阵列命令绘制第1～5层的设备模块。选中第5层的模块，然后利用array命令复制，行数设为5，列数设为1，行偏移设为15，单击“确定”按钮，复制完成后如图18-19所示。
图18-18 复制图形

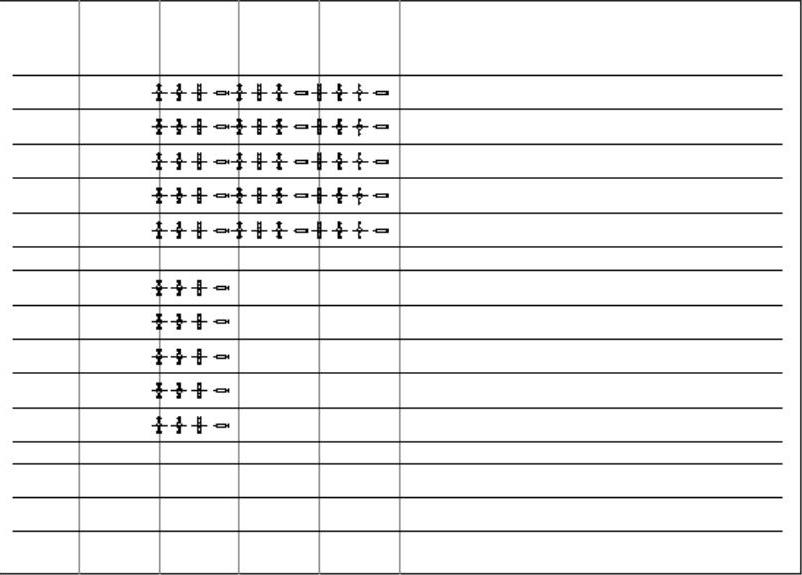

图18-19 复制图形
（10）将第4、5层的设备复制到右边的单元格中，然后进行修改，如图18-20所示。
（11）利用copy命令将第5层右边单元格内的模块，复制到第-1层和-2层，如图18-21所示。
（12）各层的分支线上的模块基本插入完毕，继续绘制分支线。分支线路同样可以先绘制一层，利用arrayrect或者copy命令进行复制。首先在第10层进行绘制。将图层“线路”设为当前层，利用line命令进行绘制，将各个单元格中的元件用直线连接，如图18-22所示。

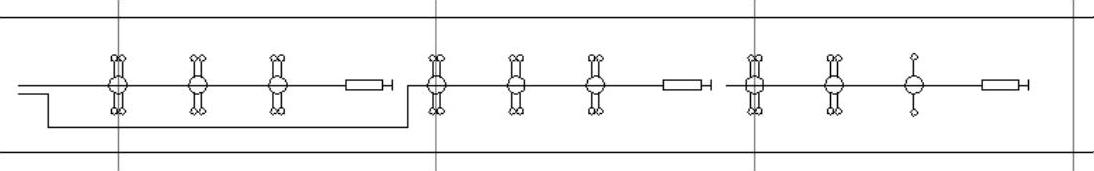

（13）在左端向下绘制一条折线，如图18-23所示。

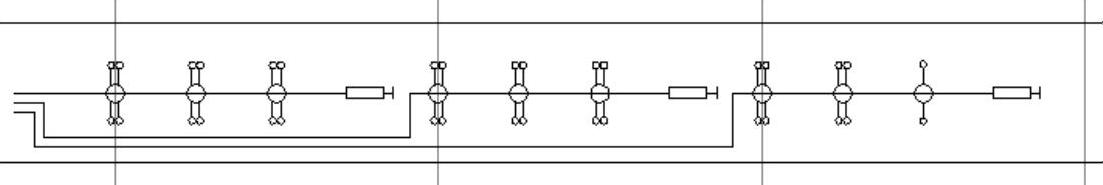

（14）利用offset命令将折线复制，间距设为1，如图18-24所示。注意此时为了选择复制的方向，要把“对象捕捉”功能关掉。
（15）利用trim和expend命令将其修剪和延伸，并补齐其余线路，最后如图18-25所示。

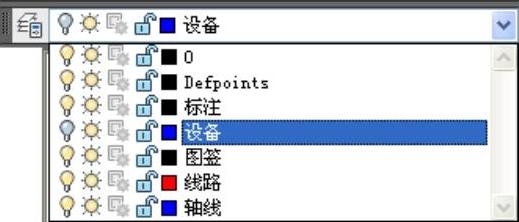

（16）打开图层管理菜单，将设备图层冻结，如图18-26所示。

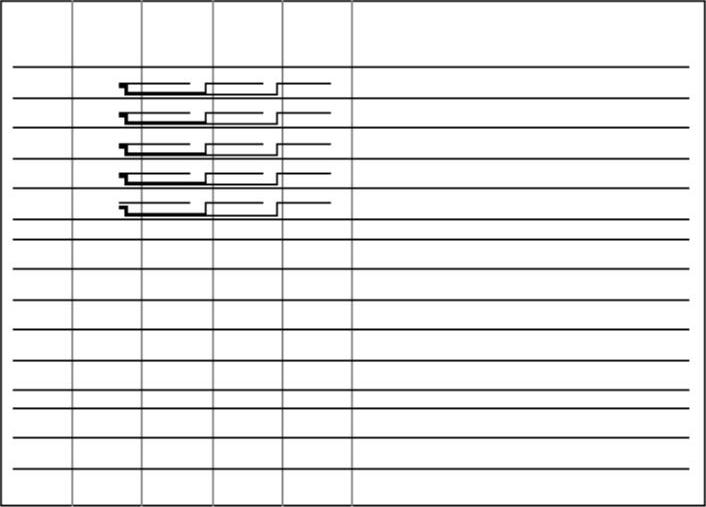

（17）选取所有的线路，如图18-27所示。利用arrayrect命令进行复制，复制行数为5，列数为1，行偏移设为15，复制后图形如图18-28所示。
图18-20 复制图形

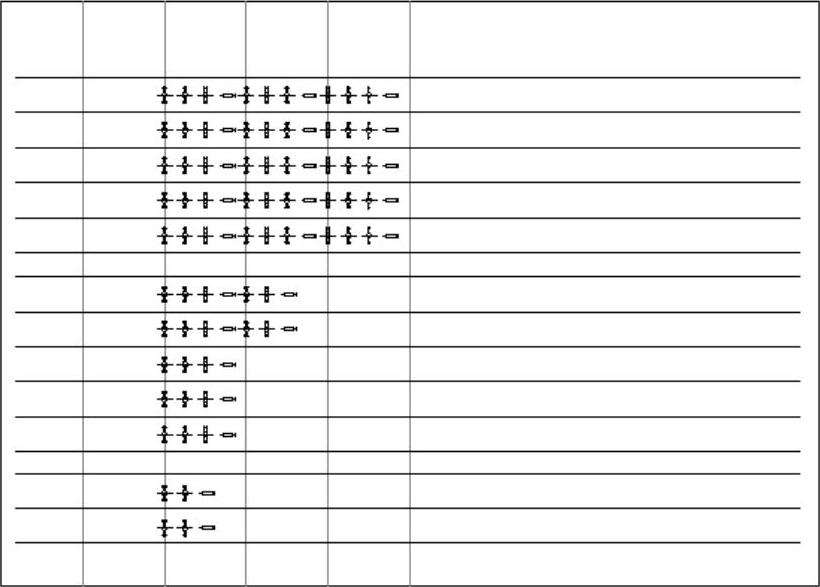

图18-21 复制图形
图18-22 绘制线路

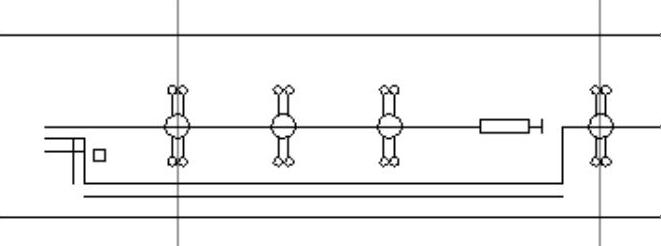

图18-23 绘制线路
图18-24 复制折线
图18-25 绘制线路
图18-26 冻结设备层
图18-27 选择线路

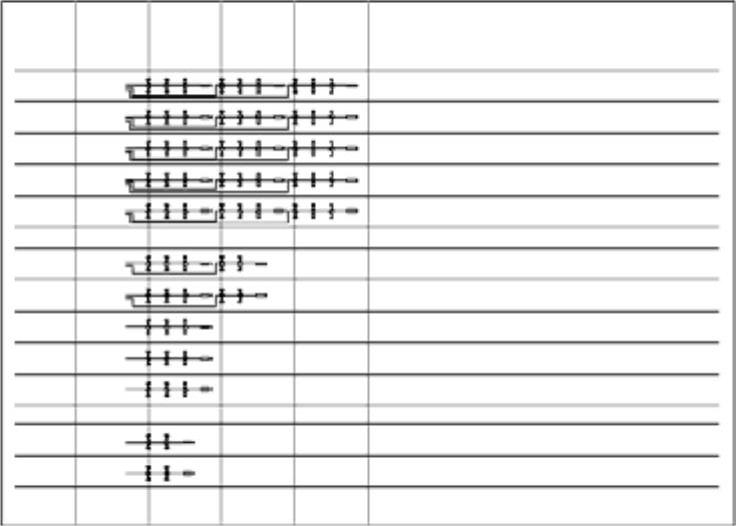

（18）将设备层复原，用同样的方法绘制其他各层的线路，绘制完成后如图18-29所示。
图18-28 复制线路
图18-29 绘制分支线
