18.3.3  绘制主线

18.3.3 绘制主线

(1)把“线路”图层设置为当前层,在刚刚插入的各层“电视摄像机”模块的右边,利用line命令绘制垂直的总线,由地下3层贯通到顶层,如图18-44所示。


图18-44 绘制总线

(2)在顶楼处,将总线与“电视摄像机”用水平线路相连,如图18-45所示。

(3)将分支线连接好后,用“复制”和“阵列”命令将途中的分支线复制到以下的各层,并按照摄像机数目的不同进行调整。可以利用移动等功能。各层皆按照图18-45的方式进行连接。

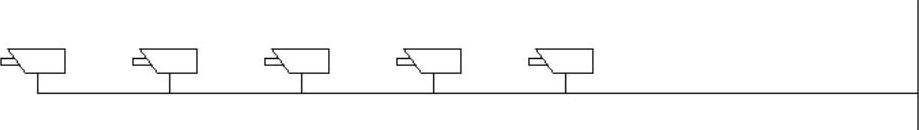

图18-45 连接分支线

(4)单击工具栏中“线型”多选单,选择“其他”,打开线型管理器,加载需要的点画线。在线型中加载“ISOdashdot”线型,如图18-46所示。

(5)关闭线型管理器,将点画线设置为当前线型,用line命令绘制3层到第5层的另外一条主线路。如图18-47进行绘制。

(6)在有两个分支线路接入的“电视摄像机”底部绘制如图18-48所示的摄像机驱动器,进行复制。

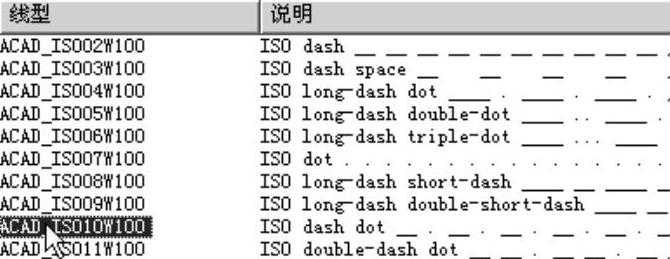

图18-46 加载点画线线型

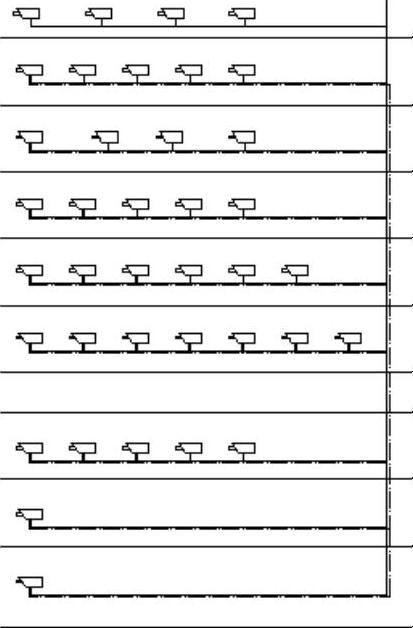

图18-47 绘制总线

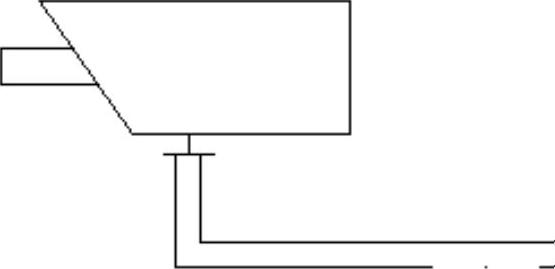

图18-48 摄像机驱动器
