20.3.1  插入模块

20.3.1 插入模块

（1）插入模块前需要将各个模块移动到指定的位置。首先移动“跳线架”和“电脑”模块。选中跳线架模块，利用move命令移动到第10层的左数第二区域的右侧，如图20-20所示。

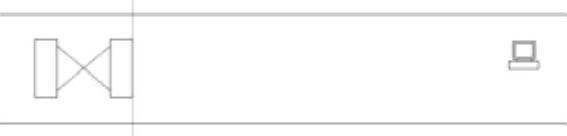

（2）选择“电脑”模块，将其移动到第三区域的右侧，如图20-21所示。

图20-20 插入“跳线架”模块

图20-21 插入“电脑”模块

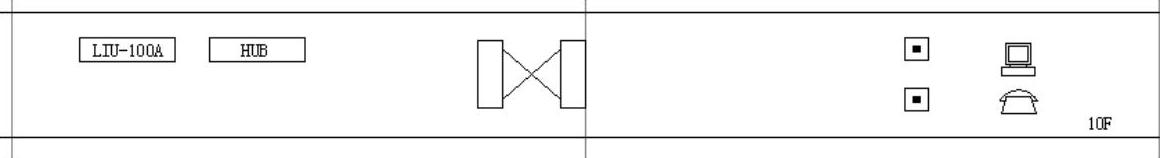

（3）插入其他模块。如图20-22所示。最终将第10层的图形模块插入完毕，调整位置，如图20-23所示。

图20-22 插入其他模块

图20-23 插入模块

（4）用阵列进行复制。选中所有模块，输入arrayrect命令，设置为5行1列，将行间距设置为-15。

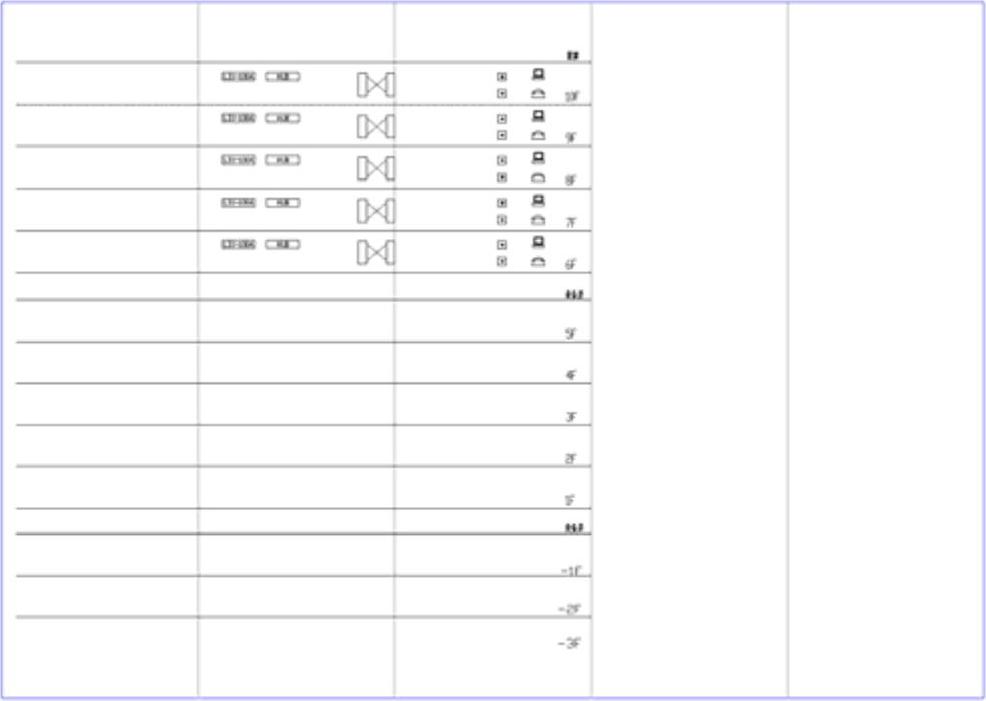

单击确定，将6～10层的单元复制完成，如图20-24所示。

图20-24 复制6～10层的模块

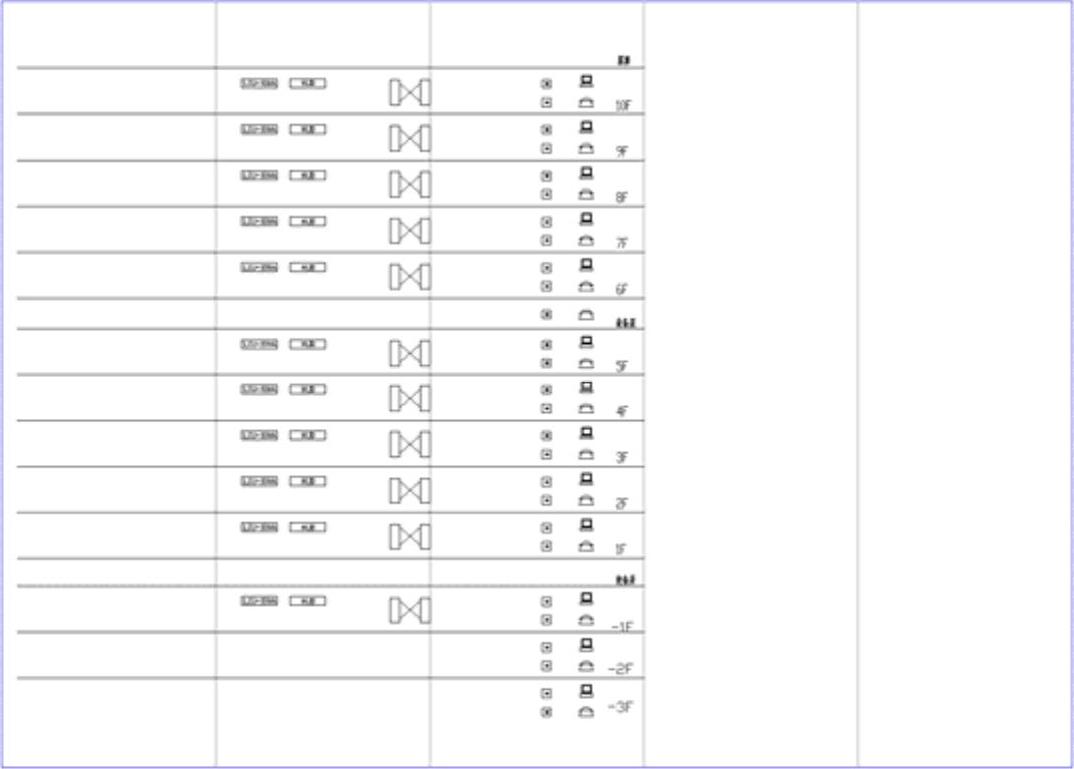

（5）用同样的方法，将其复制到其他各层，注意中间的设备层及地下-2F和-3F的模块有些区别，其他各层均一致，如图20-25所示。

图20-25 复制各层模块
