5.4.4  绘制楼梯及楼梯外墙体

根据建筑的高度和踏步常用的尺寸，可以计算出所需要的楼梯踏步数目，然后利用直线的绘制方法将楼梯绘制在平面图上。也可以先绘制左半部分楼梯，然后根据对称性将右边的楼梯镜像出来。楼梯外伸墙及窗户的绘制方法同5.3中步骤。最终绘制的结果如图5-20所示。

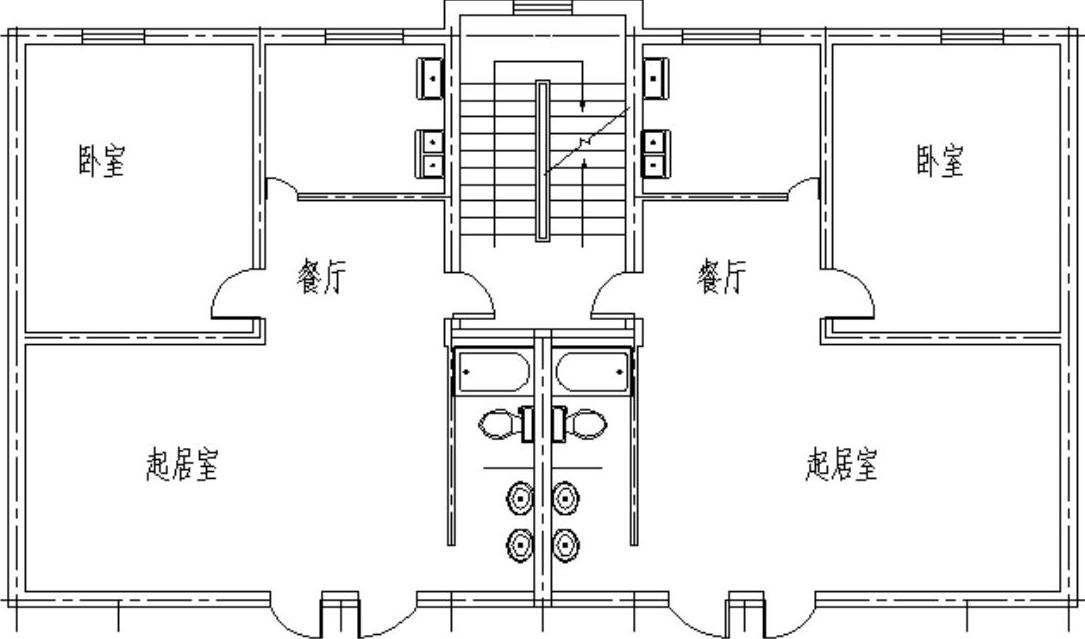

图5-20 楼梯的绘制

注意

楼梯踏步的绘制过程中，既可以先画一条直线，然后运用“偏移”命令，把楼梯踏步的宽度作为偏移的距离，逐条线进行偏移，完成此步工作，也可以运用“复制”命令，拟或使用更简单快捷的“阵列”操作，此命令的使用将在后面详细讲述。
