5.5.2  绘制各个管道

5.5.2 绘制各个管道

由于管道的表示线条在图形中比墙体粗，所以在绘制线条的同时应随机输入线宽，达到所要求的格式。具体命令如下：

命令：pline

指定起点：（在图形中指定起点）

指定下一点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：W

指定起点宽度<0.000>：30

指定端点宽度<0.000>：30

指定下一点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（指定另外一点）

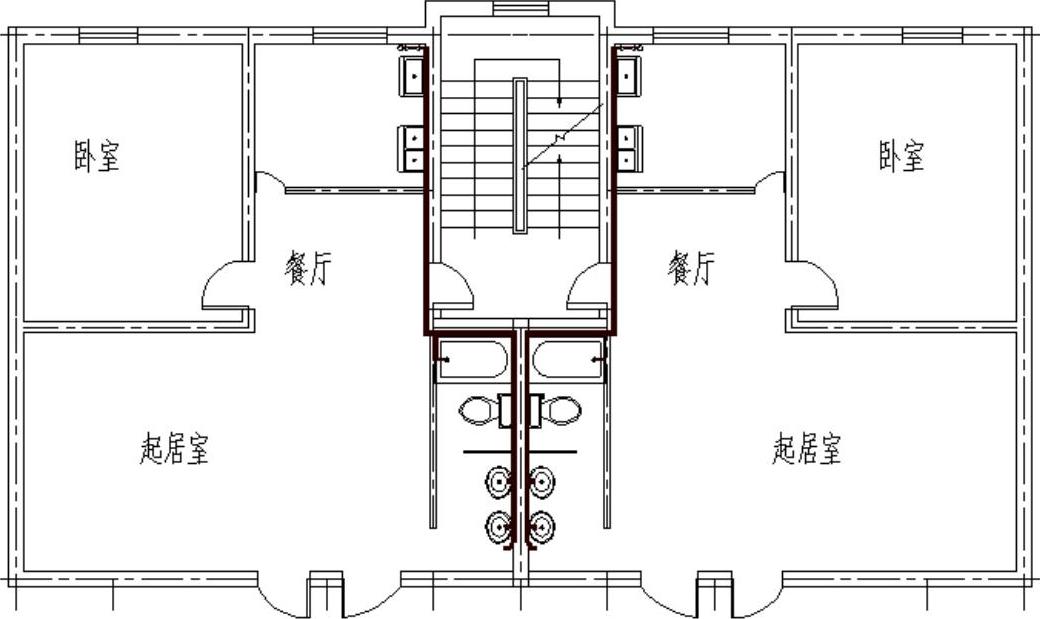

绘制好一半的管道之后，单击“镜像”命令按钮，生成另半套的管道，最终的布置图如图5-26所示。

◆选项说明

对于确定线宽的方法很多，管道的宽度也可以在设定图层性质的时候来定，这时候管线用“Continus”线型绘制，给水管用0.25㎜的线宽，排水管用0.30㎜的线宽，用“点”表示用水点。但是如果对于初学者来说在哪个步骤中可能对线宽的具体尺寸把握不好，所以在这时候根据实际效果来输入线宽可能比较直观。

图5-26 管道布置图

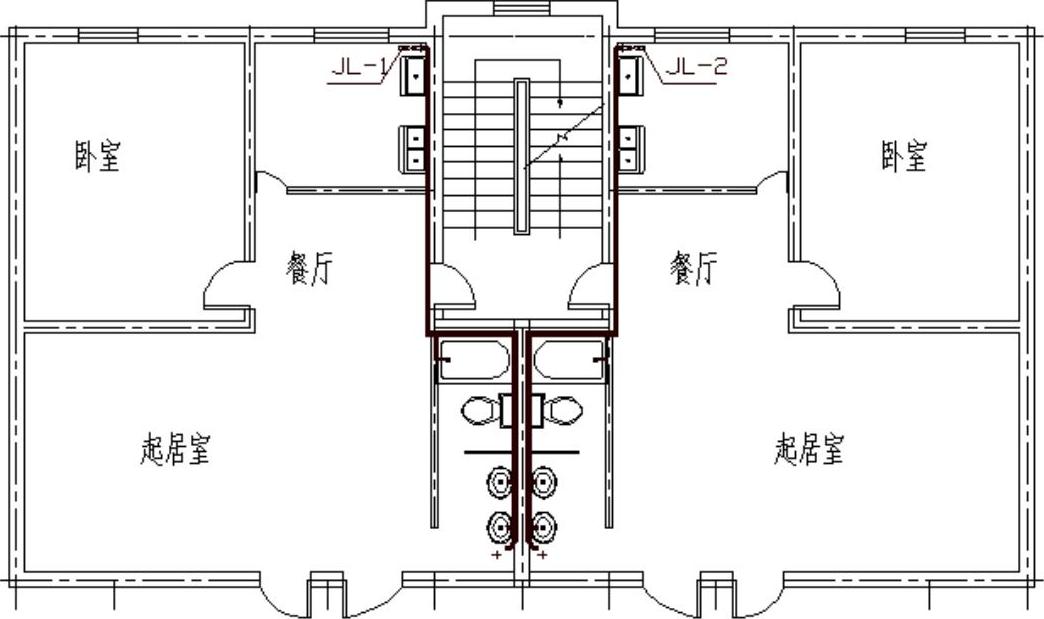

对各个管道的名称及规格进行标注效果如图5-27所示。

图5-27 管线标注图
