8.4.5 绘制输送管道

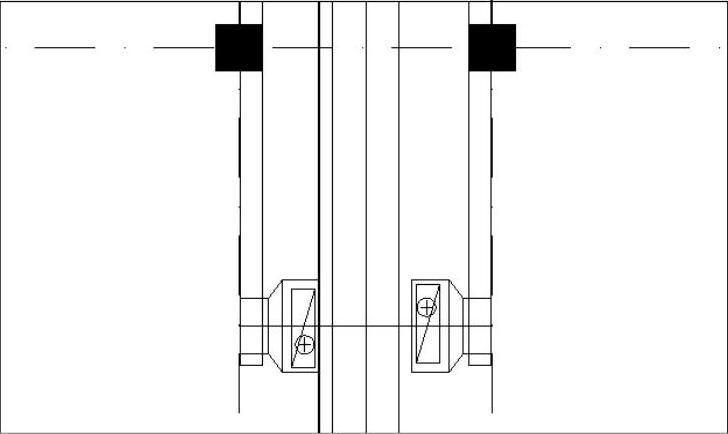

输送管道利用pline命令绘制，线宽设置为5mm，由轴线3-4开始绘制，在空调风管左侧160mm的位置取第一点，绘制11000mm长度的直线，如图8-38所示。

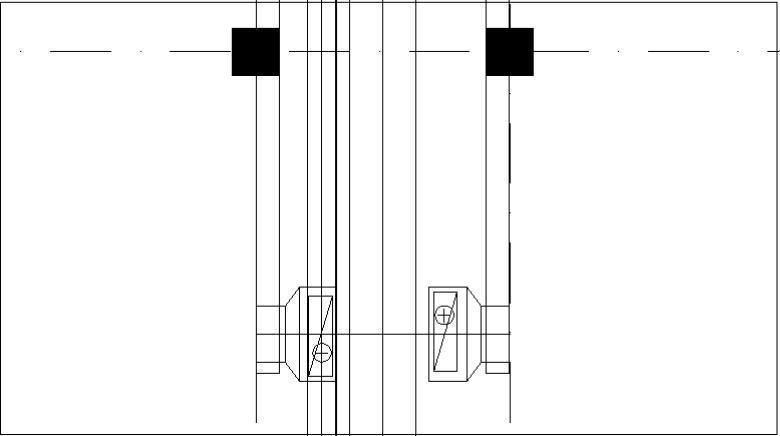

画好之后利用offset命令将其复制，间隔设为150mm，如图8-39所示。
图8-38 绘制管道
图8-39 辅助管线

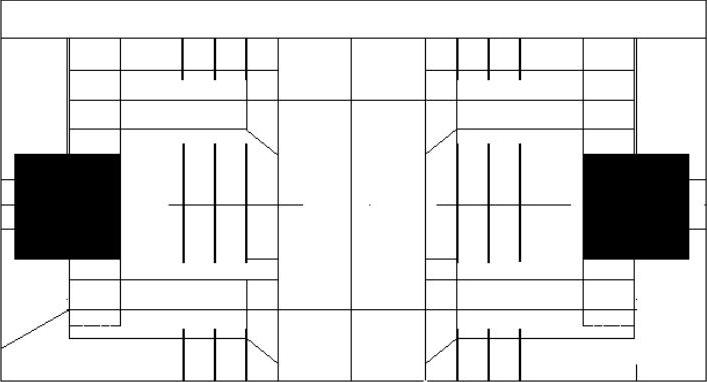

利用mirror命令将管线镜像到风管的另外一侧，然后将多余的线利用trim命令截断，注意，管线与风口和双层送风百叶之间有一定的空隙，如图8-40所示。

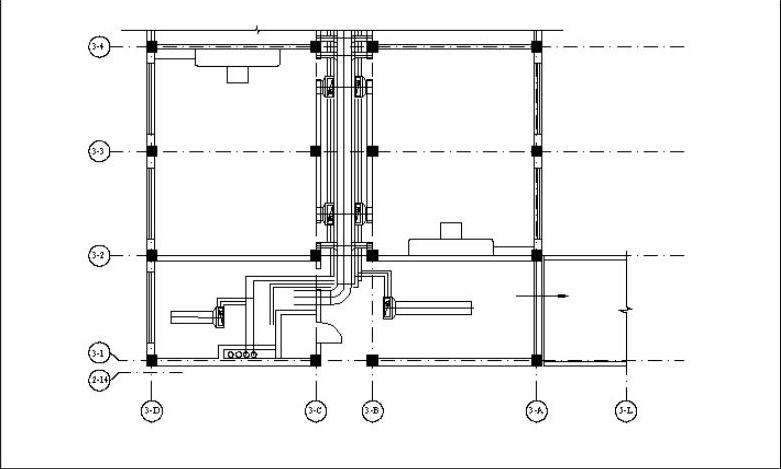

利用同样的方法，将其他管线绘制在图中，完成之后如图8-41所示，注意利用offset和trim命令合理地使用简化绘图过程。
图8-40 复制管线
图8-41 绘制管线
