15.3 绘制墙线
本图中包含3种样式的墙线，分别为120mm厚、240mm厚和500mm厚的墙，可用多线功能进行绘制。
（1）选取菜单栏“格式”→“多线样式”命令，打开“多线样式编辑”对话框，单击“新建”按钮，弹出“创建新的多线样式”对话框，如图15-7所示。在“名称”框中输入“mline1”，单击“继续”按钮，打开“新建多线样式”对话框，将多线偏移量设置为60和-60，如图15-8所示，单击“确定”按钮。单击“多线样式”对话框的“置位当前”按钮，加入到当前多线样式中，如图15-9所示。

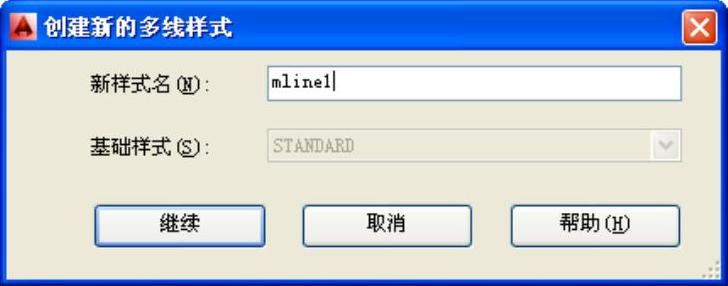

图15-7 编辑多线样式

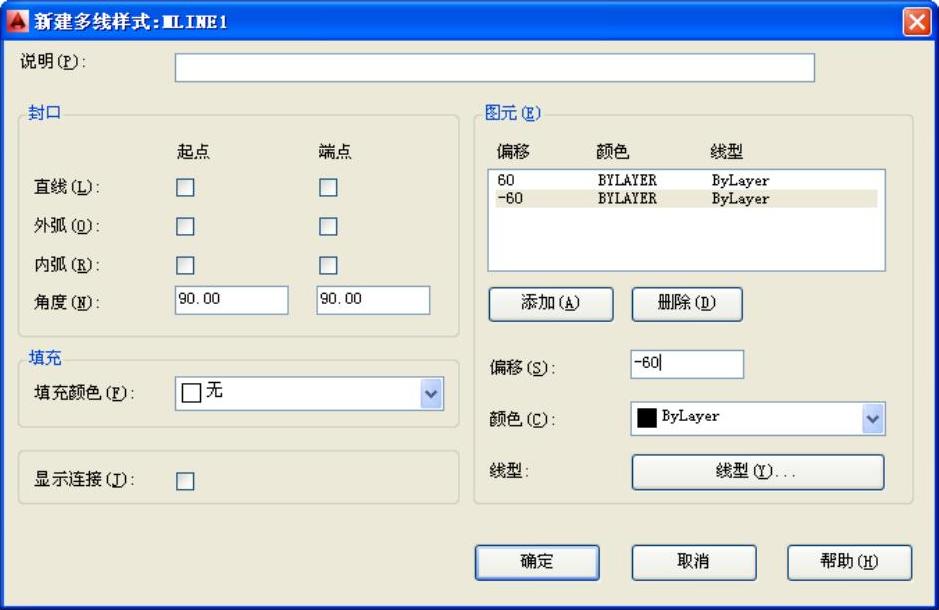

图15-8 设置元素特性
（2）同理，240mm厚的墙线偏移量为120和-120，600mm厚的墙线偏移量为300和-300。并分别命名为“mline2”和“mline3”多线。
（3）绘制500mm厚的主楼的墙体。由于图形为左右对称图形，所以，可以利用对称的方法简化绘图。在图形的5和7轴线的中心绘制一条竖直辅助线，如图15-10所示。
图15-9 添加多线样式

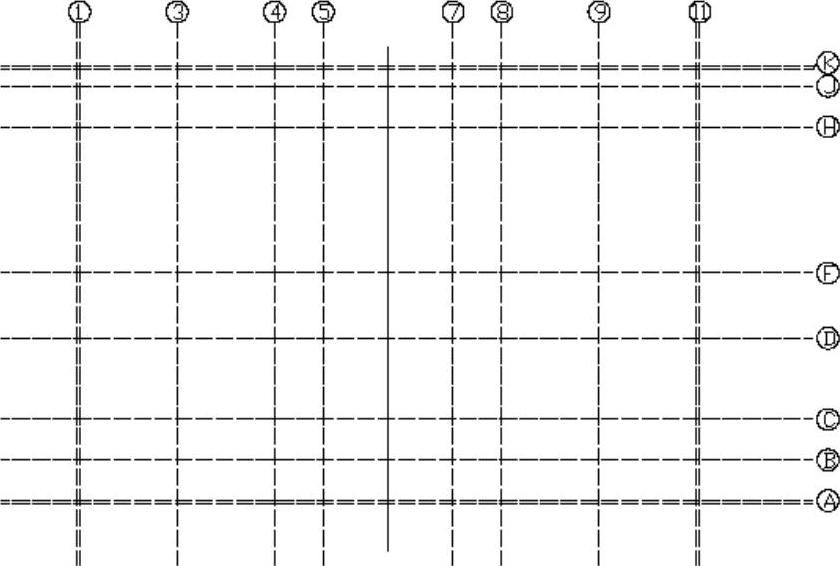

图15-10 绘制辅助线
（4）将当前图层转换为“墙线”层，线型设置为“bylayer”，线宽设置为0.5mm，利用mline命令绘制墙线，如图15-11所示。具体方法如下：
命令:mline↙
当前设置:对正=上，比例=1.00，样式=MLINE3
指定起点或[对正（J）/比例（S）/样式（ST）]:st↙
输入多线样式名或[?]:mline3↙
当前设置:对正=上，比例=1.00，样式=MLINE3
指定起点或[对正（J）/比例（S）/样式（ST）]:s↙
输入多线比例<1.00>:↙
当前设置:对正=上，比例=1.00，样式=MLINE3
指定起点或[对正（J）/比例（S）/样式（ST）]:j↙
输入对正类型[上（T）/无（Z）/下（B）]<上>:↙
当前设置:对正=上，比例=1.00，样式=MLINE3
指定起点或[对正（J）/比例（S）/样式（ST）]:↙（选取图14-11中的a点为起始点）
指定下一点:
（依次按照a～f进行绘制）
指定下一点或[放弃（U）]↙:
（5）按照a～f绘制完成后，再按照h→g，h→f的顺序绘制剩余的两端墙线。这样绘图的原因是由于多线的“对正”位置为上，所以要分3段进行绘制，利用explode命令分解多线，然后将交点利用trim命令和extend命令修补完整，打开图层管理器，锁定轴线图层，只显示墙线图层，此时的图形如图15-12所示。

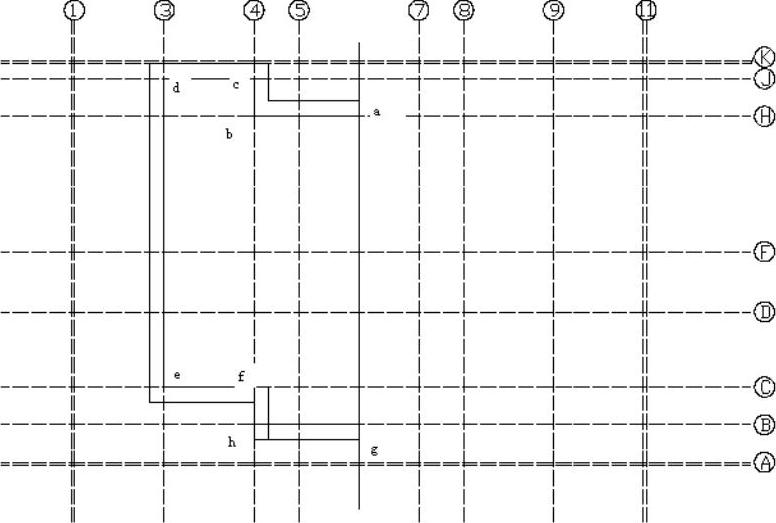

图15-11 绘制墙线

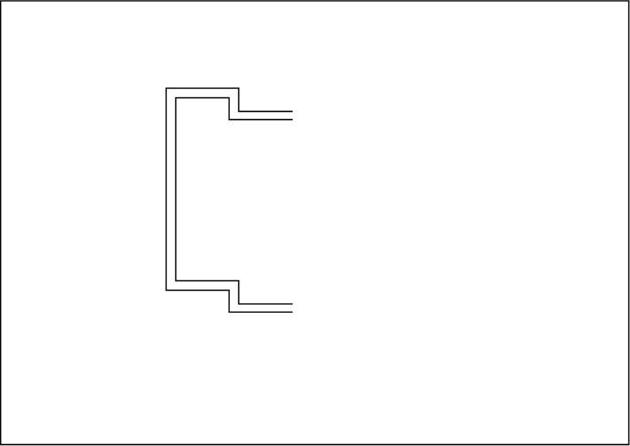

图15-12 绘制墙体
（6）绘制另外两种墙体，墙体2和墙体1，如图15-13所示。
（7）绘制屋檐，利用line命令绘制45°倾斜的直线，作为屋檐，如图15-14所示。

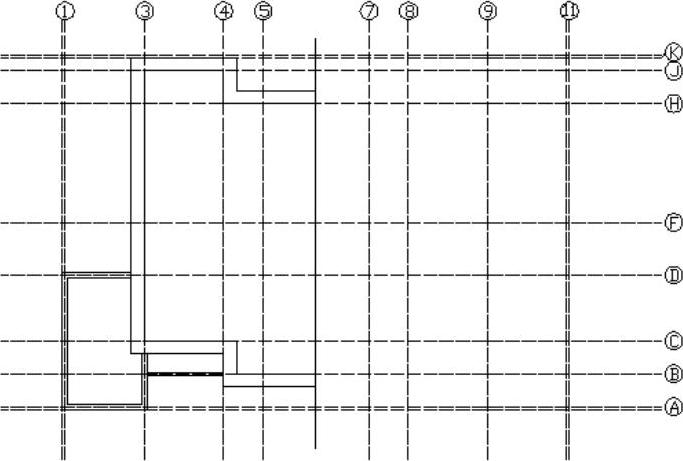

图15-13 绘制其他墙体

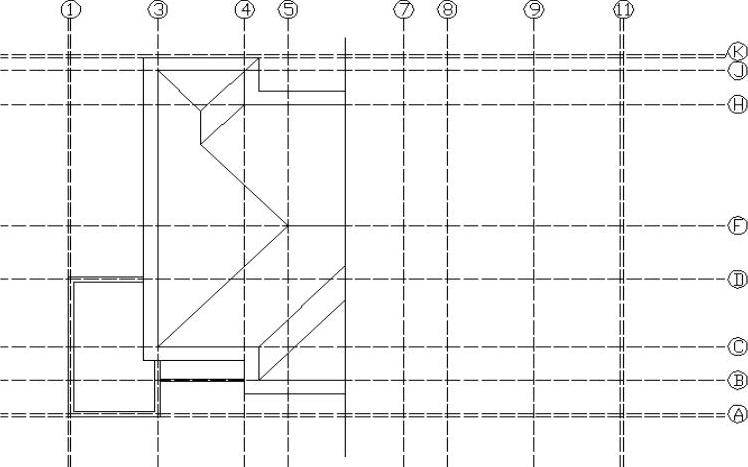

图15-14 绘制屋顶
◆选项说明
屋檐的线宽用默认线宽，在绘制的时候，可以先绘制一条水平线，然后用rotate命令旋转为45°，然后进行复制和插入。此楼采用坡屋顶，屋顶分为4个部分。
