9.3.3  布置设备

（1）AutoCAD设计中心PIPE项提供了管道常用的块，选中某个块可以进行调用，如图9-3所示。

（2）可以根据需要创建一些图块，也可以选择设计中心的相关图块，采用“复制”命令，或“插入块”命令将相应的设备与管线相连接，如图9-4所示。

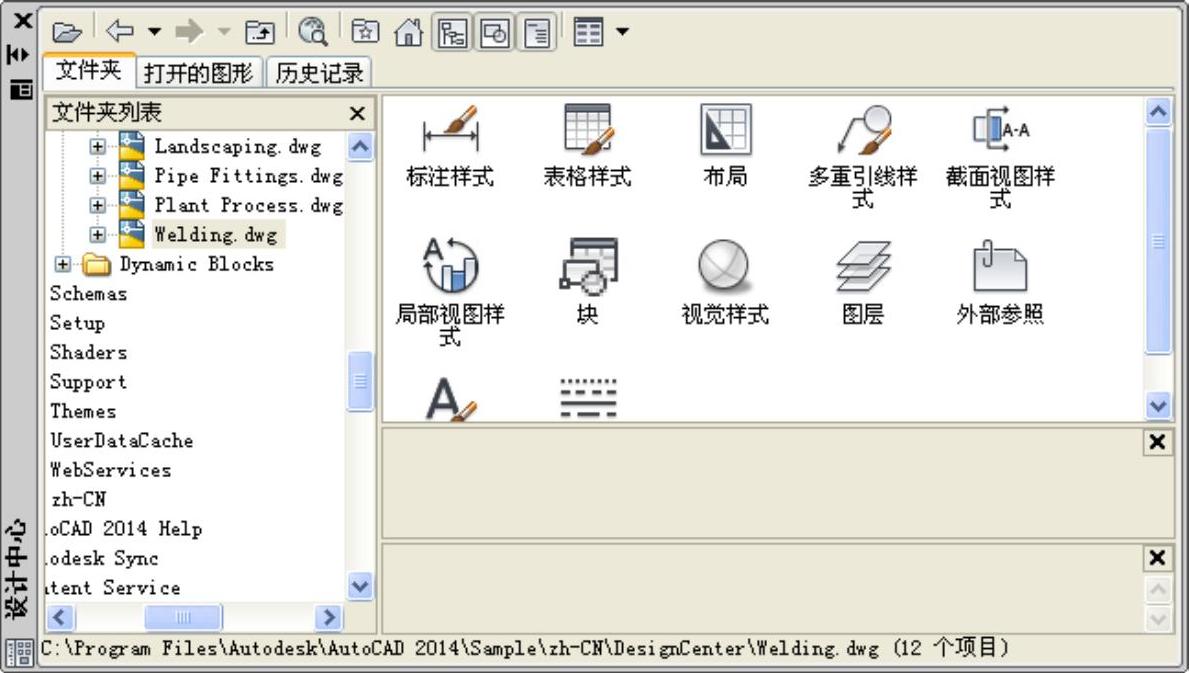

图9-3 调用图块

注意

绘图时，可以使用新的对象捕捉修饰符号来查找任意两点之间的中点。例如，在绘制直线时，可以按住Shift键并单击鼠标右键来显示“对象捕捉”快捷菜单，单击“两点之间的中点”之后，请在图形中指定两点。该直线将以这两点之间为起点。

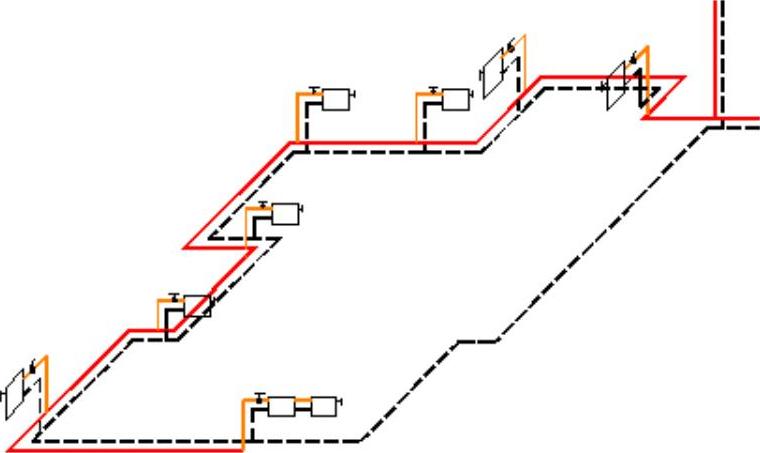

图9-4 布置设备
