9.4.3  绘制施工图

9.4.3 绘制施工图

(1)选择菜单中的“文件”→“打开”命令,打开“源文件/平面/某宿舍楼二~五层平面图”,如图9-14所示。

(2)单击“绘图”工具栏中的“多段线”按钮978-7-111-43758-1-Chapter09-29.jpg,设置起点宽度为30,端点宽度为30,绘制采暖回水管,设置线型“DASHED”,如图9-15所示。


图9-14 暖气铺设平面图


图9-15 供暖回水管

(3)利用前面所学的知识,绘制热表管道井,如图9-16所示。

(4)单击“绘图”工具栏中的“多行文字”按钮978-7-111-43758-1-Chapter09-32.jpg,为图形添加文字说明,如图9-17所示。

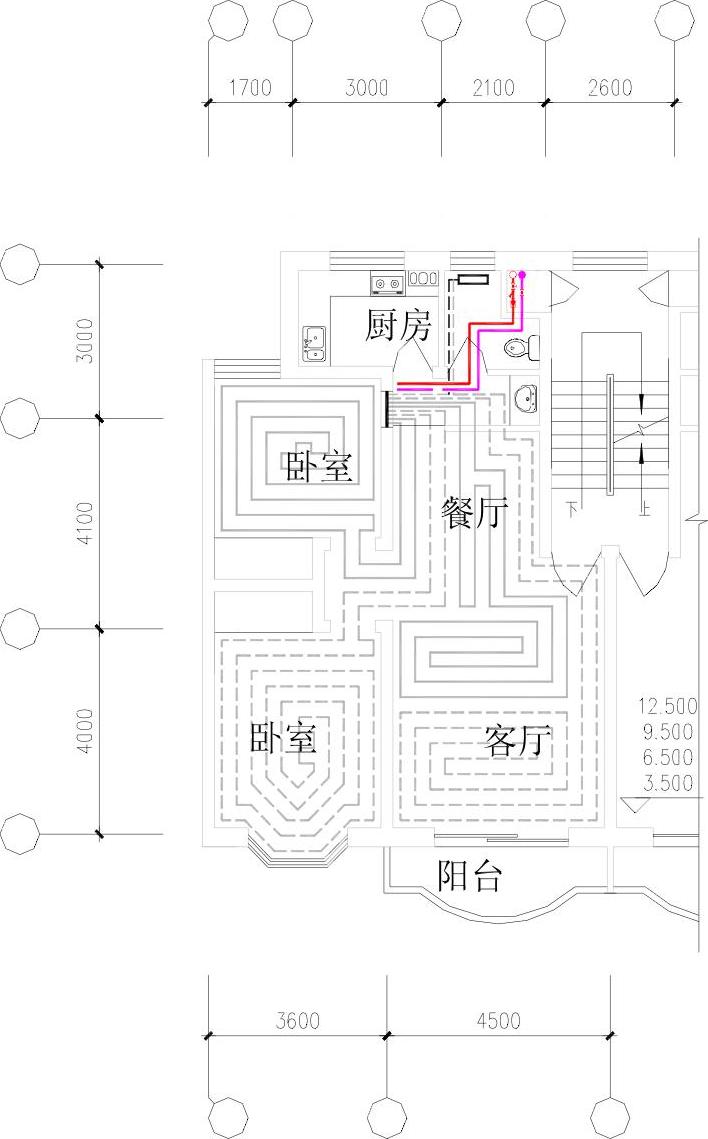

图9-16 绘制热表管道井

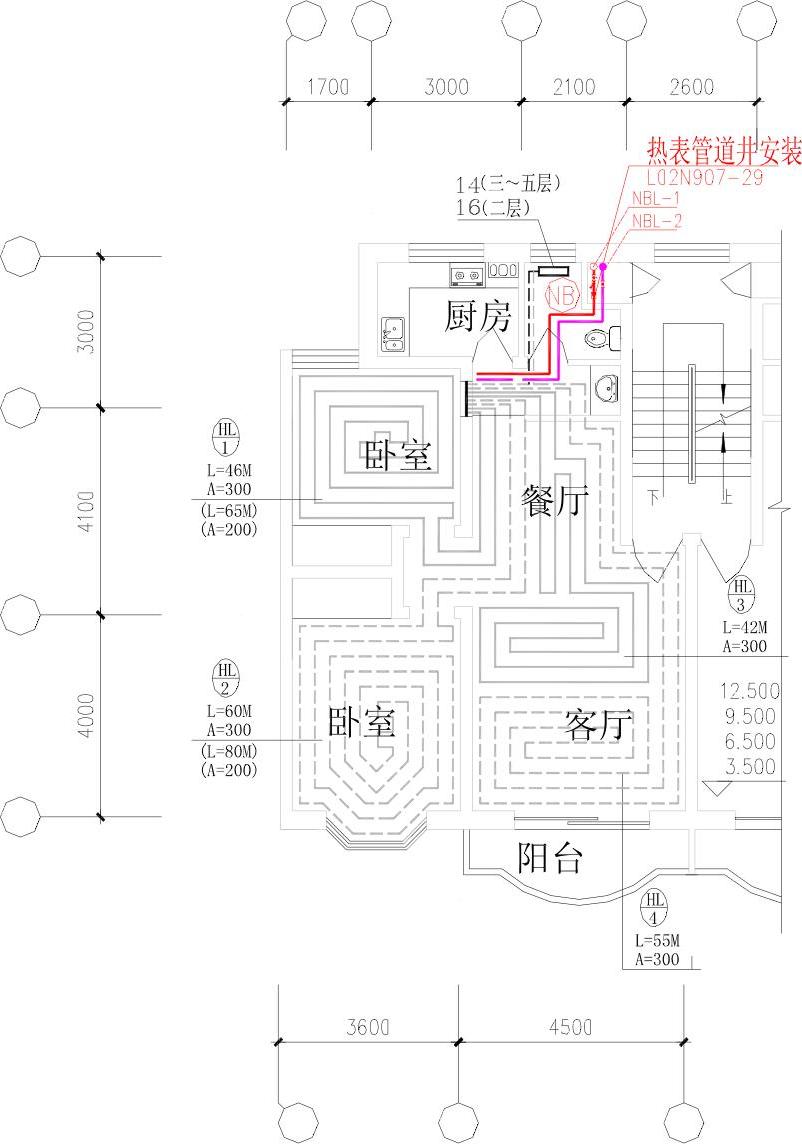

图9-17 添加文字说明
