22.1.5 绘制照明系统图
1.常用动力配电系统
（1）放射式配电系统如图22-16所示。此配电系统可靠性较高。配电线路故障互不影响，配电设备集中，检修比较方便，缺点是系统灵活性较差，线路投资较大。一般适用于容量大、负荷集中或重要的用电设备，或集中控制设备。

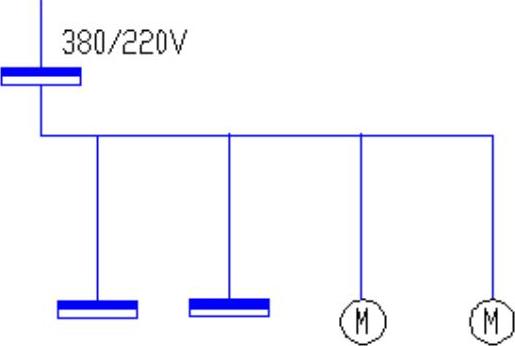

（2）树干式配电系统如图22-17所示。该配电系统线路投资较少，系统灵活，缺点是配电干线发生故障时影响范围大，一般适用于用电设备布置较均匀、容量不大、又没有特殊要求的配电系统。

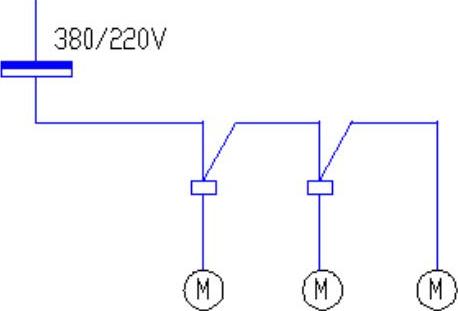

（3）链式配电系统如图22-18所示。该配电系统的特点与树干式相似，适用于距配电屏距离较远，而彼此相距较近的小容量用电设备，链接的设备一般不超过3台或4台，容量不大于10kW，其中一台不超过5kW。
图22-16 放射式配电系统
图22-17 树干式配电系统
图22-18 链式配电系统
2.照明配电系统图
照明配电系统常用的有三相四线制、三相五线制和单相两线制，一般都采用单线图绘制，根据照明类别的不同可分为以下几种类型：

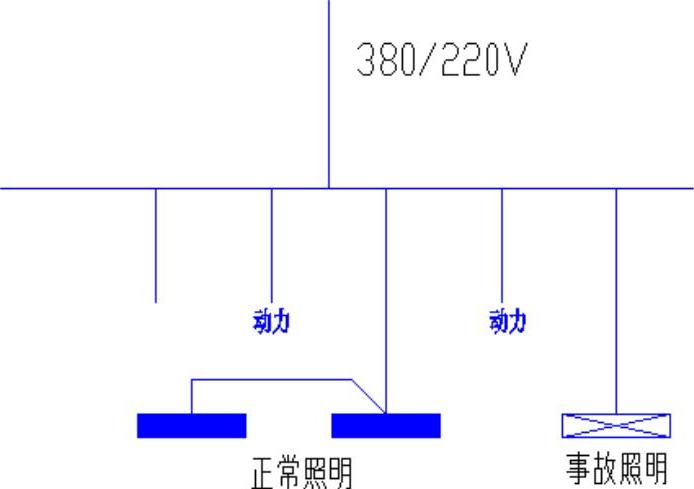

（1）单电源照明配电系统如图22-19所示，照明线路与电力线路在母线上分开供电，事故照明线路与正常照明线路分开。

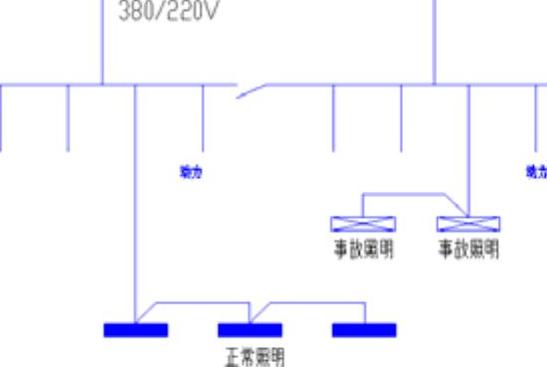

（2）双电源照明配电系统如图22-20所示。两段供电干线间设联络开关，当一路电源发生故障停电时，通过联络开关接到另一段干线上，事故照明由两段干线交叉供电。
图22-19 单电源照明配电系统
图22-20 双电源照明配电系统

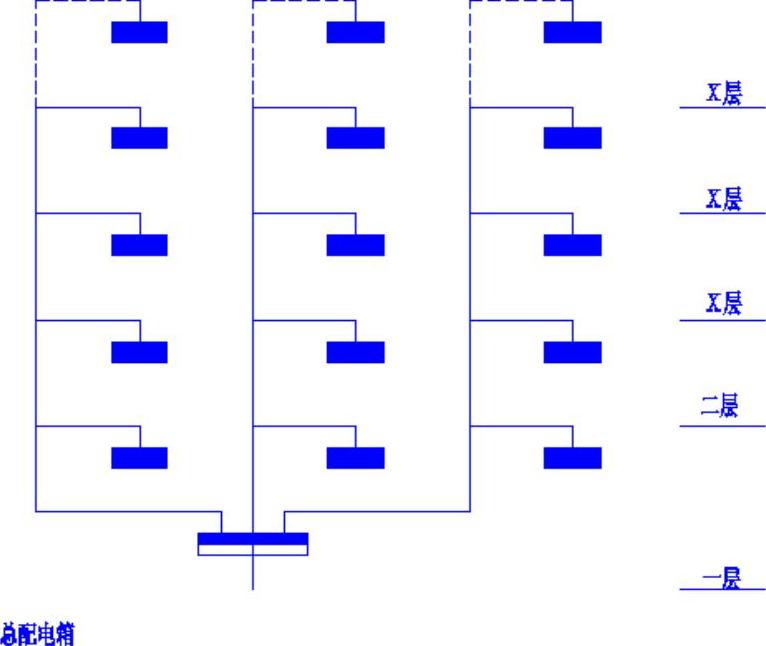

（3）多高层建筑照明配电系统如图22-21所示。在多高层建筑物内，一般可采用干线式供电，每层均设控制箱，总配电箱设在底层（设备层）。
图22-21 多高层建筑照明配电系统
照明配电系统的设计应根据照明类别，结合供电方式统一考虑，一般照明分支线采用单相供电，照明干线采用三相五线制，并尽量保证配电系统的三相平稳定。
3.室内照明供电系统的组成

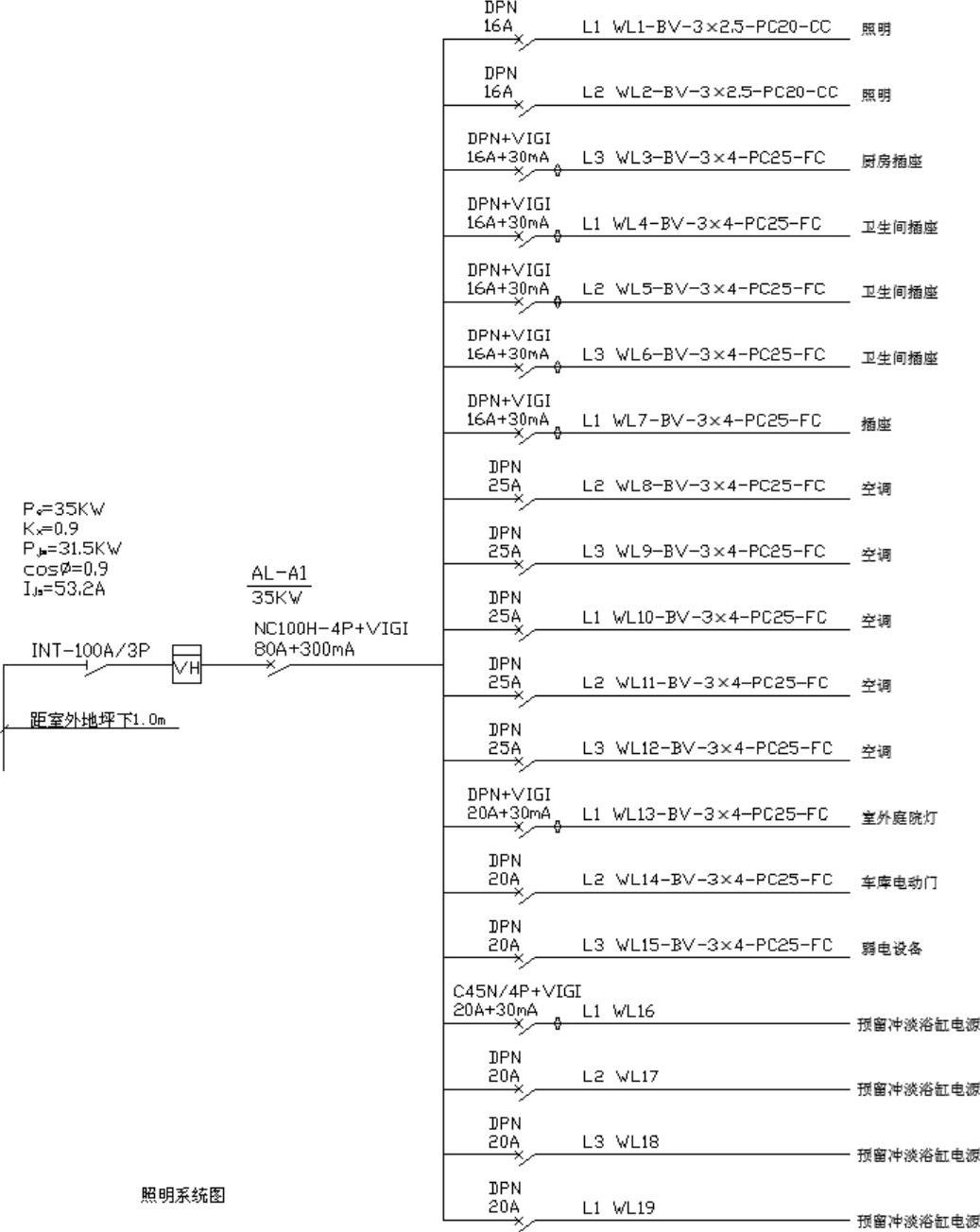

图22-22 照明系统图
（1）接户线和进户线从室外的低压架空供电线路的电线杆上引至建筑物外墙的运河架，这段线路称其为接户线。它是室外供电线路的一部分；从外墙支架到室内配电盘这段线路称为进户线。进户点的位置就是建筑照明供电电源的引入点。进户位置距低压架空电杆应尽可能近一些，一般从建筑物的背面或侧面进户。多层建筑物采用架空线引入电源，一般由二层进户。
（2）配电箱是接受和分配电能的装置。在配电箱里，一般装有空气开关、断路器、计量表、电源指示灯等。
（3）干线从总配电箱引至分配电箱的一段供电线路称为干线。干线的布置方式有：放射式、树干式、混合式。
（4）支线从分配电箱引至电灯等照明设备的一段供电线路称为支线，也称之为回路。
一般建筑物的照明供电线路主要是由进户线、总配电箱、计量箱、配电箱、配电线路以及开关插座、电气设备等用电器组成。
照明系统图如图22-22所示。
