12.3.1  绘制柱子

12.3.1 绘制柱子

由于在配电平面图中没必要给出柱子的具体尺寸，所以也可以示意性地给出柱子的位置及大小。将“墙体”层设置为当前层。

（1）选取菜单栏中“绘图”→“矩形”命令，或单击“矩形”命令按钮，或者在命令行中输入：

命令：rectang

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：（在空白绘图区域取一点）

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：（按住鼠标左键拖出一个矩形图形）

（2）将图12-7中直线先分别向外偏移120mm。偏移出来的轴线为定位柱子的辅助线。这样可以方便布置柱子，使绘制出来的外墙体与柱子相平。轴线的偏移结果如图12-8所示。

（3）将绘制好的柱子布置到合适的位置。启用捕捉功能，选取柱子一边的中点为控制点，然后将柱子放在辅助线与其垂直轴线的交点上，如图12-9所示。

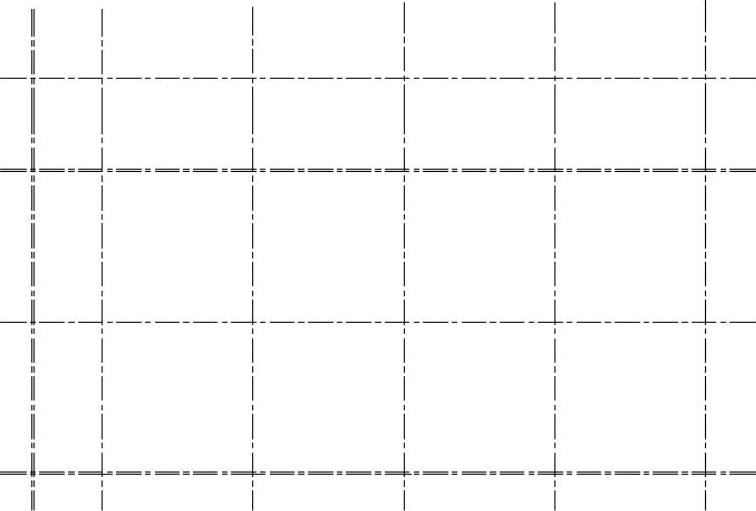

图12-8 轴线偏移

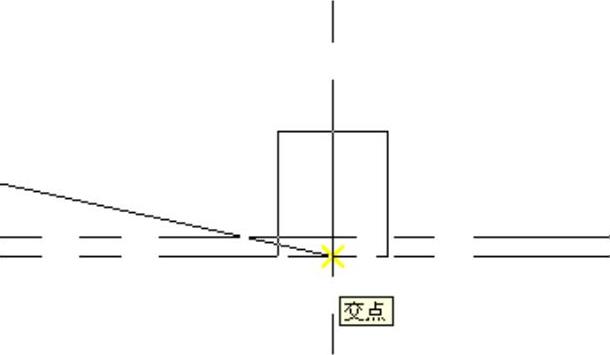

图12-9 放置柱子

将各个柱子放置完毕后，删除辅助线，最终结果如图12-10所示。

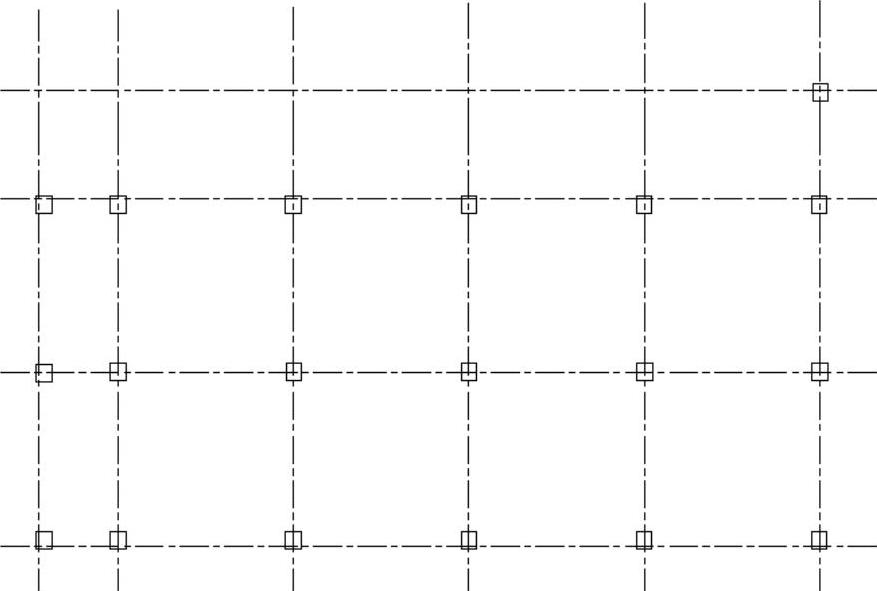

图12-10 柱子的布置

注意

可能有的读者发现，即使启用了捕捉功能也不能捕捉到柱子的一边的中点，这是因为在捕捉之前必须使用“分解”命令对矩形进行“爆炸”，将一个实体分解成线，才能捕捉到边的中点。
