15.5.1 绘制避雷线
（1）将图层转换为“避雷”层，线宽设置为1mm。避雷线的外形比较复杂，所以先绘制水平的避雷线，然后进行复制。首先利用line命令绘制一条水平直线，如图15-26所示。
图15-26 绘制直线
（2）在直线的左端点绘制一个大小为250mm×250mm的矩形，如图15-27所示。
（3）连接矩形的对角线，然后删除矩形，如图15-28所示。
图15-27 绘制矩形
图15-28 绘制避雷线
（4）选取十字型图形，利用arrayrect命令将其阵列，行数设置为1，列数设置为20，列偏移设置为1000，阵列完成后如图15-29所示。

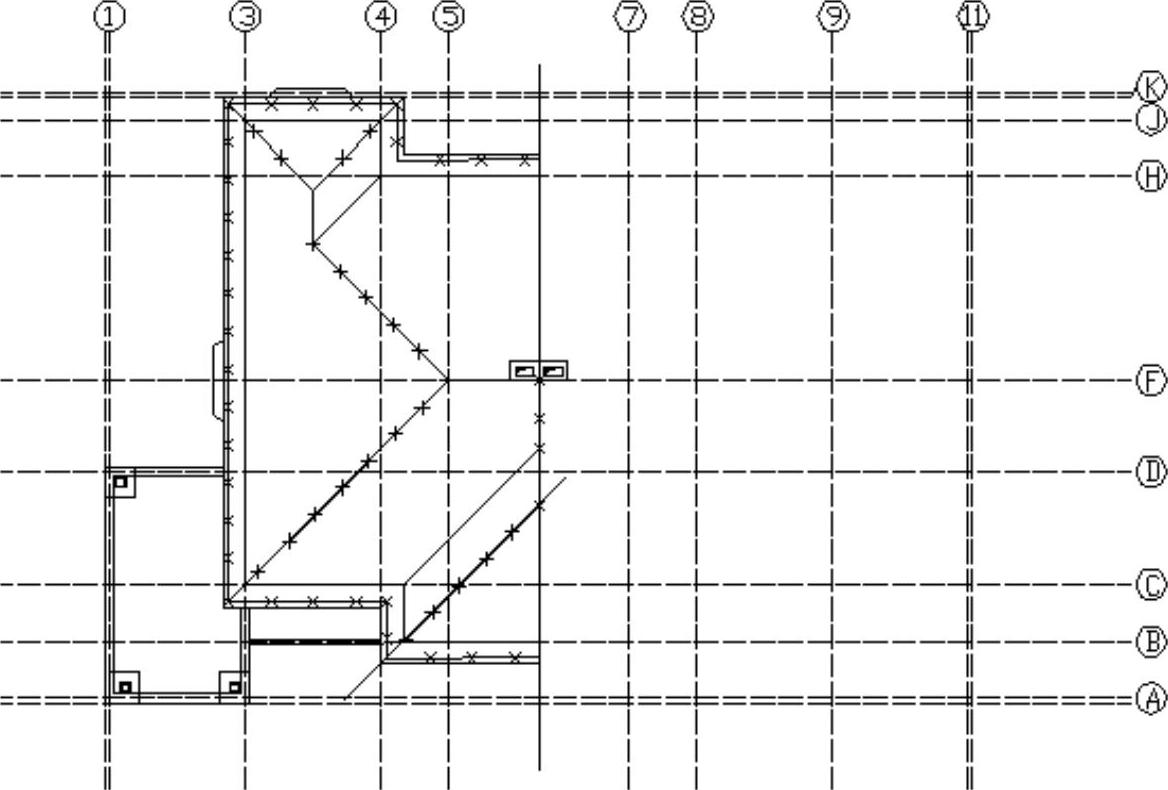

（5）将避雷线复制到屋顶的沿线及屋顶线中，如图15-30所示。

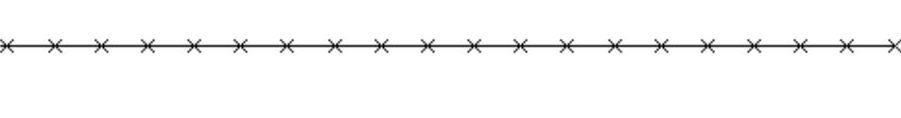

图15-29 避雷线
图15-30 插入避雷线
