2.3  室外布置图例

“室外布置图例”模块和“室内设施图例”模块的做法相似，同样先利用设计中心调入系统自带模块，然后根据需要，自己绘制附加的图形，最后生成模块库如图2-38所示。其中“路边树”、“汽车-平面”和“交叉路口环岛”为自制模块。画法基本与室内设施相同，现只以“路边树”为例进行简要说明。用polygon命令绘制一正多边形，边数为18，内接圆半径50mm。然后在旁边绘制一边长为10mm的四边形，用explode命令分解，删除底边，移动到多变形的一边，使四边形的底边与多边形的边重合，并使其中心线通过多边形内接圆的圆心，如图2-39所示。选中四边形两条边，用鼠标拖动其端点，使端点与多边形的角点重合，如图2-40所示。

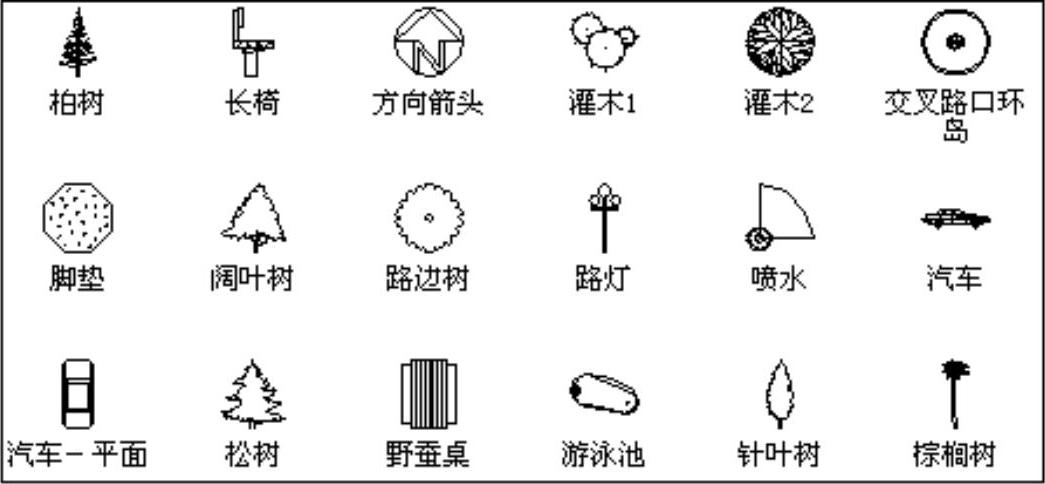

图2-38 室外布置模块（AutoCAD自带）

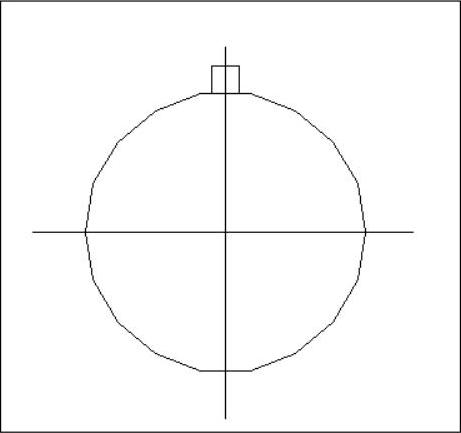

图2-39 绘制路边树模块

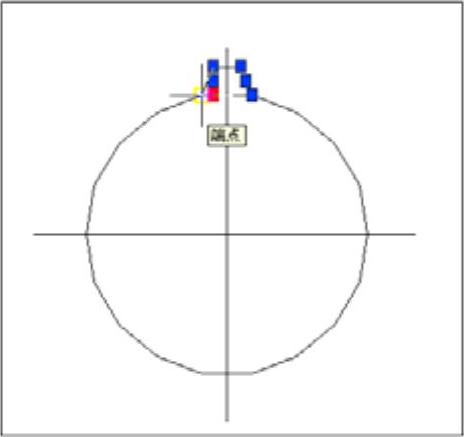

图2-40 制作树叶

注意

由于多边形的圆心不容易捕捉，所以在画多边形之前可以先绘制两条相交的直线，以确定圆心，并且在制作树叶轮廓时也可以帮助捕捉多边形边的中点。

用arraypolar命令将被改变的四边形延环行排列，环行的中心选择多边形内接圆的圆心，数目为18个，填充角度为360º。然后在圆心处画一半径为5的圆。最后删除多边形及辅助线，保存模块，如图2-41所示。

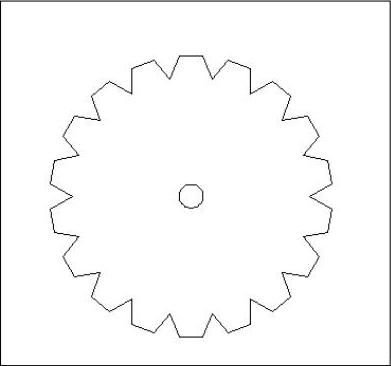

图2-41 删除辅助线
