19.3.3  绘制回路

19.3.3 绘制回路

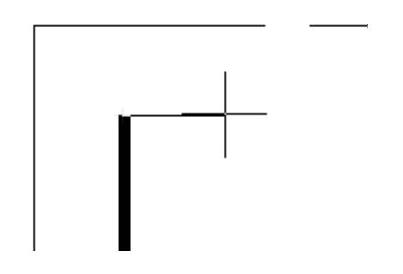

（1）从线段的端点绘制直线段，长度为10，如图19-11所示。

（2）在不击鼠标的情况下向右拉伸追踪线，在命令行中输入5mm，即中间的空隙为5mm长度，单击鼠标左键在此确定点1，如图19-12所示。

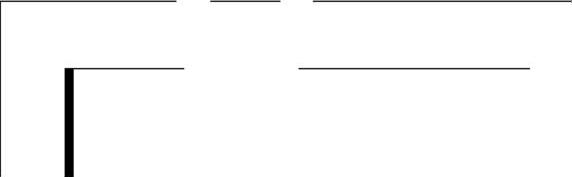

（3）以点1为起点，绘制长度为20mm的直线，如图19-13所示。

图19-11 长度为10的线段

图19-12 确定点1

图19-13 长度为20的线段

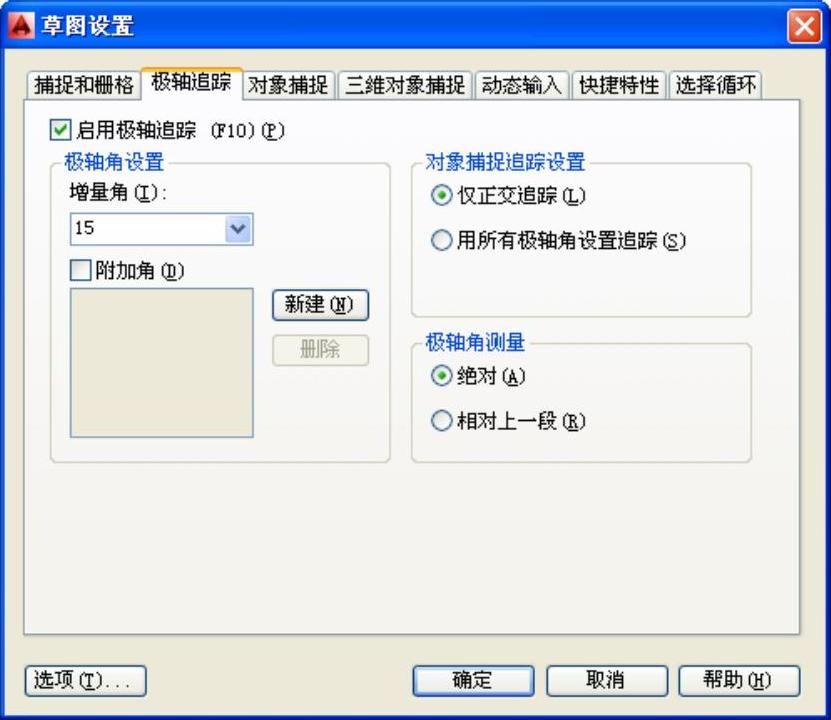

（4）设置15°角捕捉。打开“草图设置”中的“极轴捕捉”，在增量角下拉菜单中选取15°，如图19-14所示。单击“确定”按钮退出对话框。

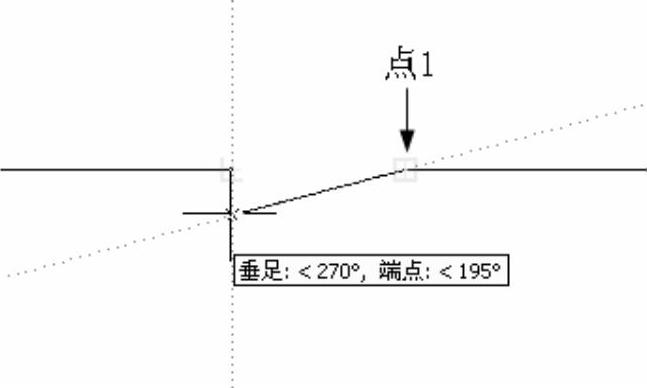

（5）利用line命令，取点1为起点，在195°追踪线上向左移动鼠标，直至195°追踪线与竖向追踪线出现交点，选此交点为线段的终点，如图19-15所示。

图19-14 设置15°角度捕捉

图19-15 绘制斜线段

（6）利用“矩形”命令，在绘图区域绘制一边长为1mm的正方形，如图19-16所示。

（7）利用pline命令连接正方形的对角线，线宽为0.1mm，如图19-17所示。删除外围矩形，可得到如图19-18所示的图形。

图19-16 绘制矩形

图19-17 绘制交叉线段

图19-18 删除矩形

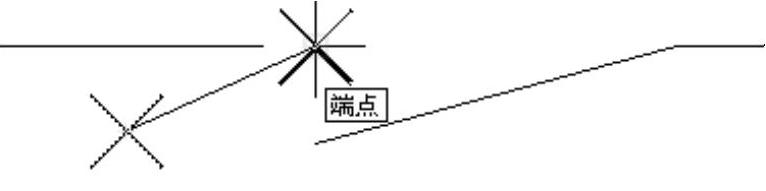

（8）选取交叉线段的交点，移动到如图19-19所示的位置。

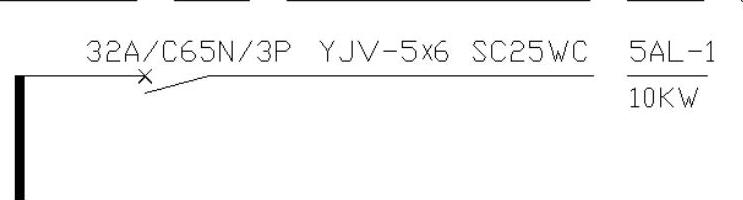

（9）在回路中标示出文字，利用text命令，设置样式为“standard”，字体高度为1.5。标注结果如图19-20所示。

图19-19 移动图块

图19-20 标注文字的结果
