22.3.1 弱电平面图
1.绘制电视天线四分器
（1）单击“圆”命令按钮
，绘制圆，如图22-26a所示。
（2）单击“直线”命令按钮
，绘制圆的直径，如图22-26b所示。
（3）单击“修剪”命令按钮
，修剪为半圆，如图22-26c所示。
（4）单击“直线”命令按钮
，绘制水平直线，如图22-26d所示，再绘制斜短线（斜线绘制时应关闭“正交”状态按钮），如图22-26e所示。
（5）单击“复制”命令按钮
，复制斜短线，如图22-26f所示。
（6）单击“镜像”命令按钮
，将两短斜线进行镜像，如图22-26g所示。
同理，绘制其他的电气元件，然后将其插入到图中合适的位置处。
弱电设备的图例平面布置如图22-27所示。

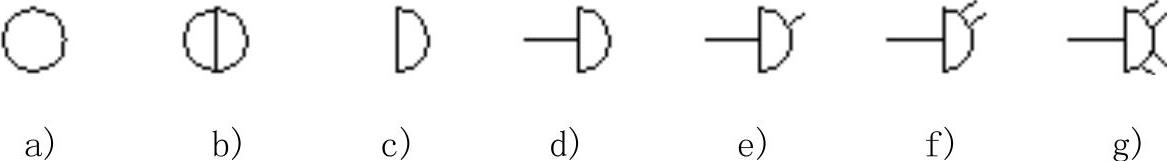

图22-26 电视天线四分配器的绘制流程

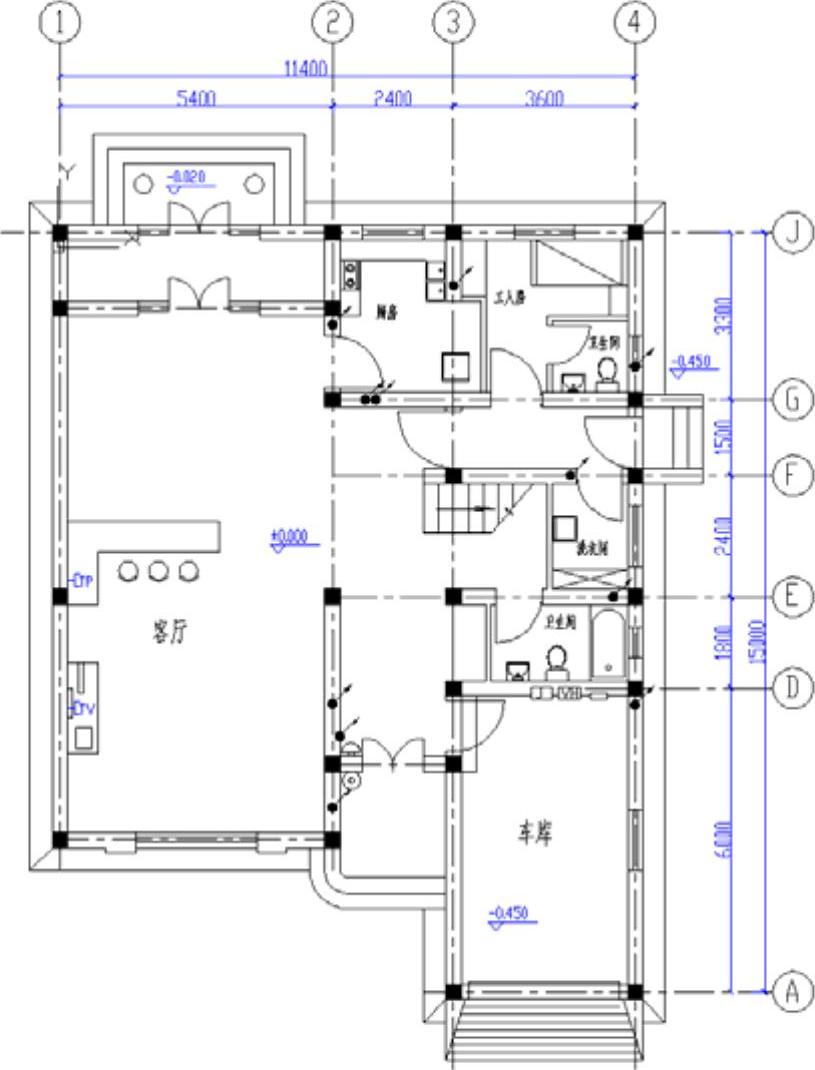

图22-27 弱电设备布置图
2.连接线路
单击“直线”命令按钮
，将各设备之间连接起来，线路绘制完成后，如图22-28所示。
3.尺寸及文字标注说明
如图22-29所示，进行适当的标注说明，使得设计者的设计意图表达得更为清晰。

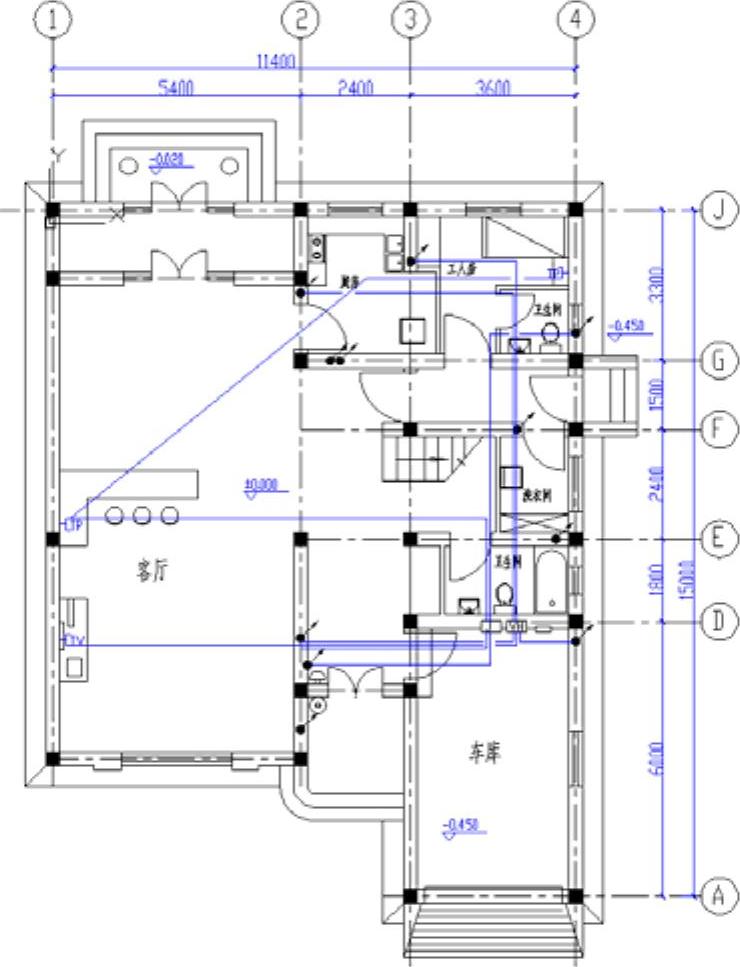

图22-28 线路绘制

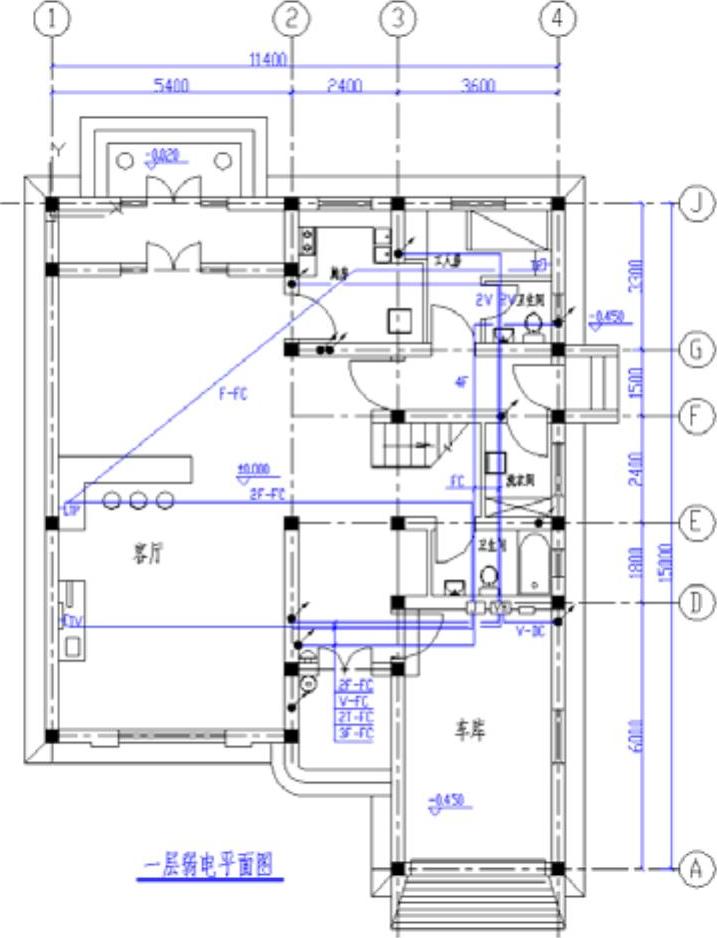

图22-29 相关标注
