4.2.4  排水管道尺寸标注与文字说明

4.2.4 排水管道尺寸标注与文字说明

绘制给水管道平面图时已经设置好标注样式和文字样式。下面直接进行尺寸标注和文字说明。

1.尺寸标注

（1）将前面设置的图层“尺寸标注”置为当前。

（2）选取菜单栏“标注”→“线性”命令，标注卫生间的尺寸，结果如图4-30所示。

2.文字说明

（1）将前面设置的图层“文字说明”置为当前。

（2）单击“复制”命令按钮，将需要说明的图例复制到平面图的右边。

（3）单击“多行文字”命令按钮，在图例的旁边附上文字说明，结果如图4-31所示。

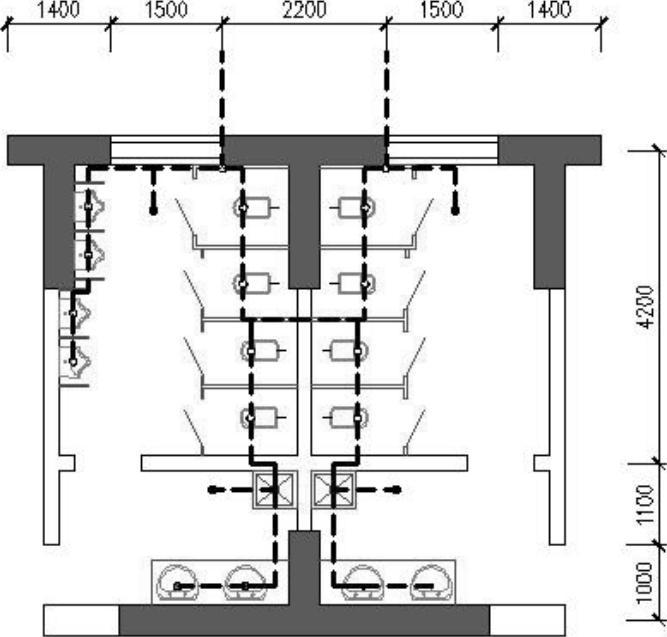

图4-30 尺寸标注结果

图4-31 图例绘制结果

这样卫生间排水管道平面图绘制完毕，下面需要插上图名。

（4）选取菜单栏“绘图”→“文字”→“单行文字”命令，在平面图下方绘制“卫生间排水管道平面图”。

单击“多段线”命令按钮，线宽设为50mm，在文字下面绘制一条多段线，结果4-32所示。

卫生间排水管道平面图绘制结果如图4-33所示。

图4-32 图名绘制结果

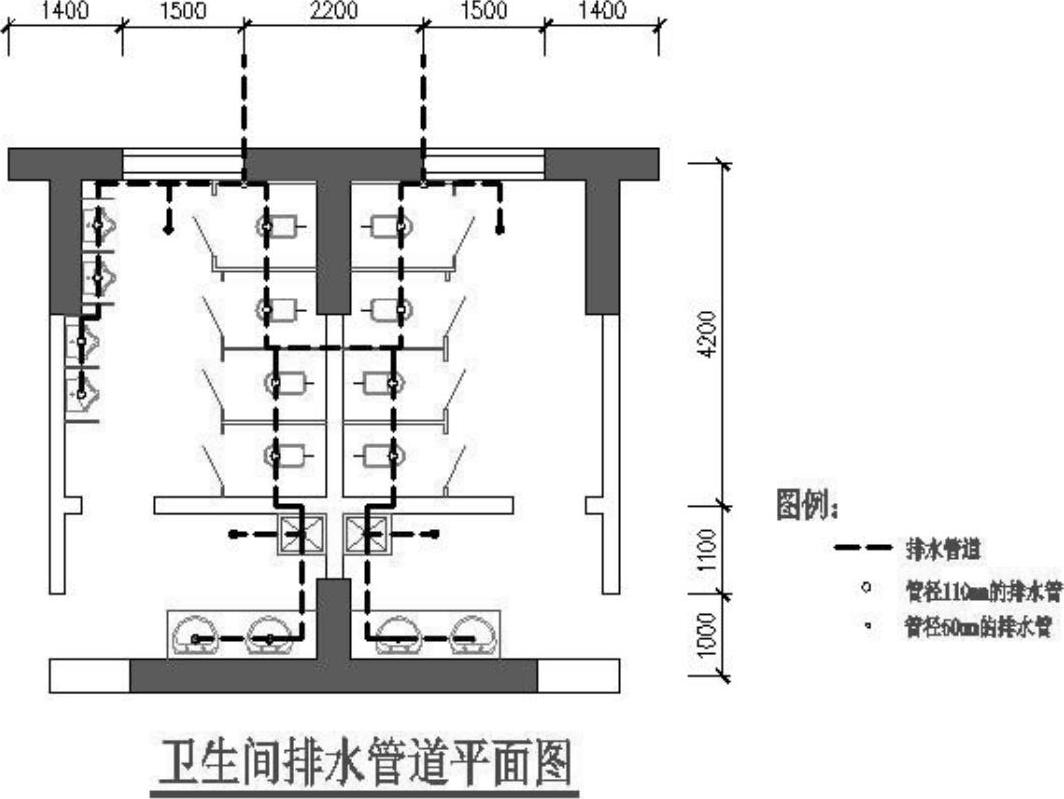

图4-33 卫生间排水管道平面图
