14.2.1  绘制墙线

14.2.1 绘制墙线

（1）将当前图层设置为墙线图层，墙线的绘制和前面相同，利用多线的命令，改变墙体宽度，进行绘制。注意墙线与轴线的对应关系。

（2）选取“菜单”→“格式”→“多线样式”命令，打开“多线样式”对话框，单击“新建”按钮，弹出“创建新的多线样式”对话框，如图14-8所示。在“名称”框中输入“wq”，单击“继续”按钮，打开“新建多线样式”对话框，将多线偏移量设置为150和-150，如图14-9所示，单击“确定”按钮。

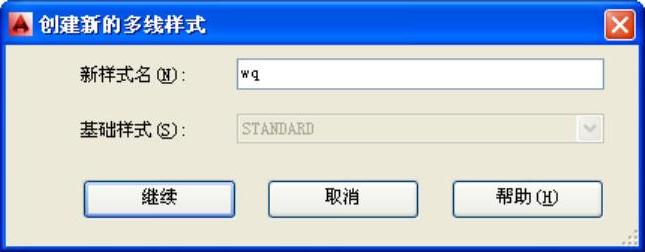

图14-8 编辑多线名称

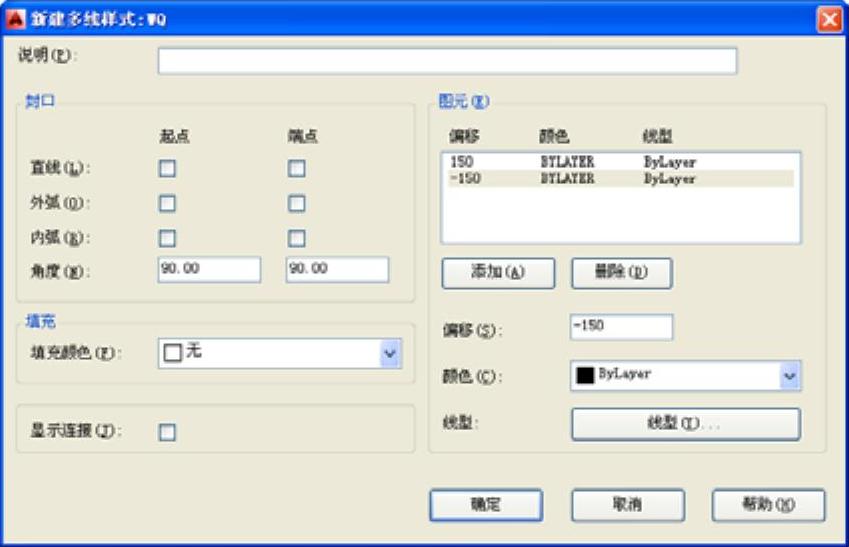

图14-9 编辑多线偏移量

（3）单击“保存”按钮，将多线样式“wq”保存，单击“添加”按钮，将“wq”多线添加到当前下拉菜单中，单击“确定”按钮，如图14-10所示。

◆选项说明

用mline命令的方法如下：

命令:mline

当前设置:对正=无，比例=1.00，样式=WQ

指定起点或[对正（J）/比例（S）/样式（ST）]:st↙（选择多线样式）

输入多线样式名或[?]:wq↙（输入外墙多线的名称）

当前设置:对正=无，比例=1.00，样式=WQ

指定起点或[对正（J）/比例（S）/样式（ST）]:j↙

输入对正类型[上（T）/无（Z）/下（B）]<无>:b↙（选择多线起点为上端）

当前设置:对正=下，比例=1.00，样式=WQ

指定起点或[对正（J）/比例（S）/样式（ST）]:（由左向右，开始绘制）

利用mline命令绘制墙线，如图14-11所示，注意多线样式的选取。

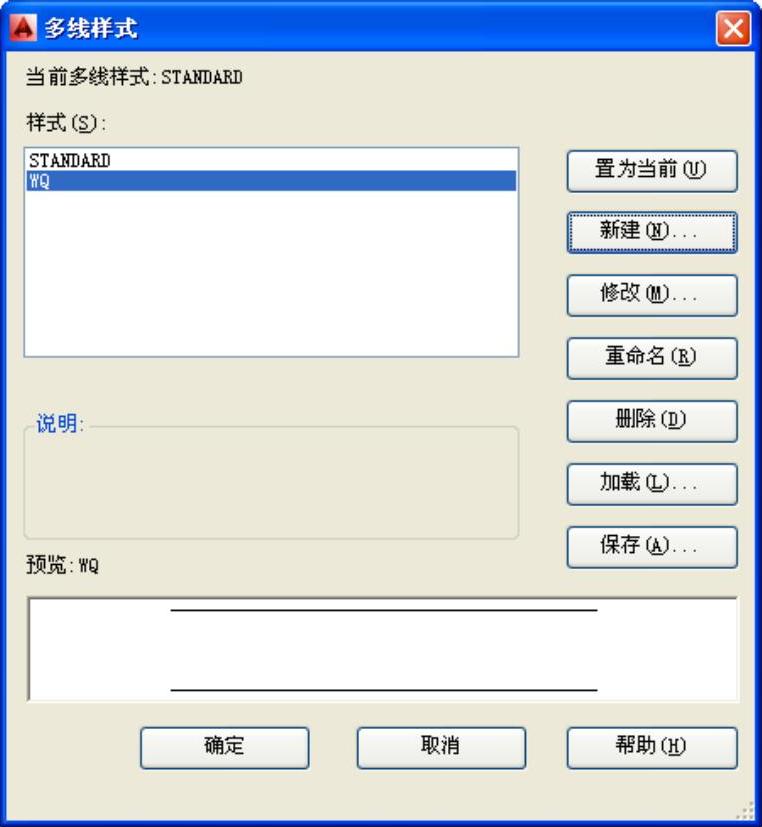

图14-10 添加外墙线形

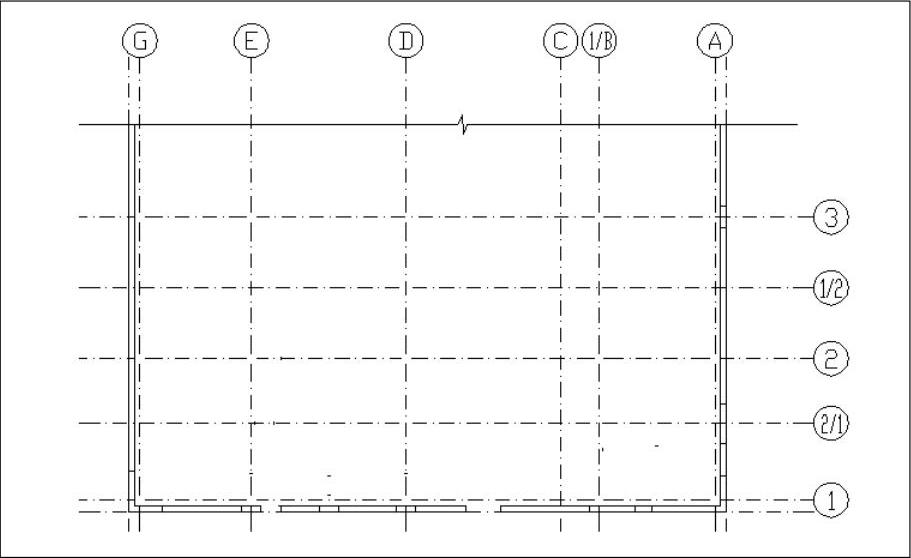

图14-11 绘制外墙

（4）用同样的方法，绘制内墙，将内墙的多线偏移量设置为60和-60，内墙绘制完成后，如图14-12所示。

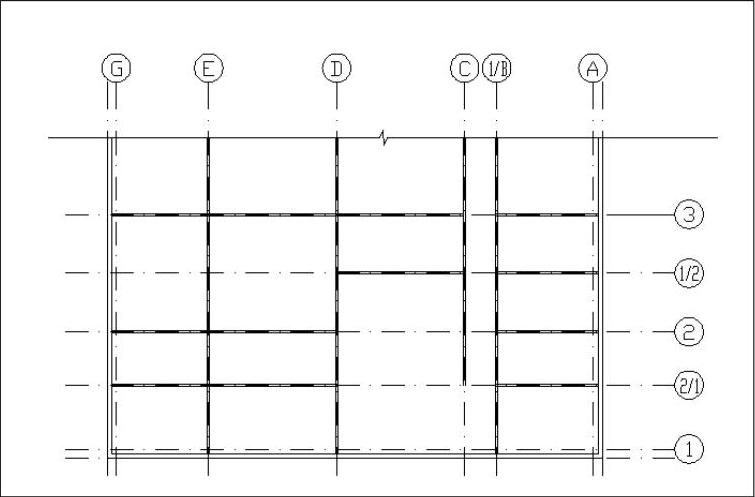

图14-12 绘制墙线
