8.绘制金属线槽
（1）利用pline命令，线宽设为0.4mm，首先绘制一矩形，如图21-25所示。

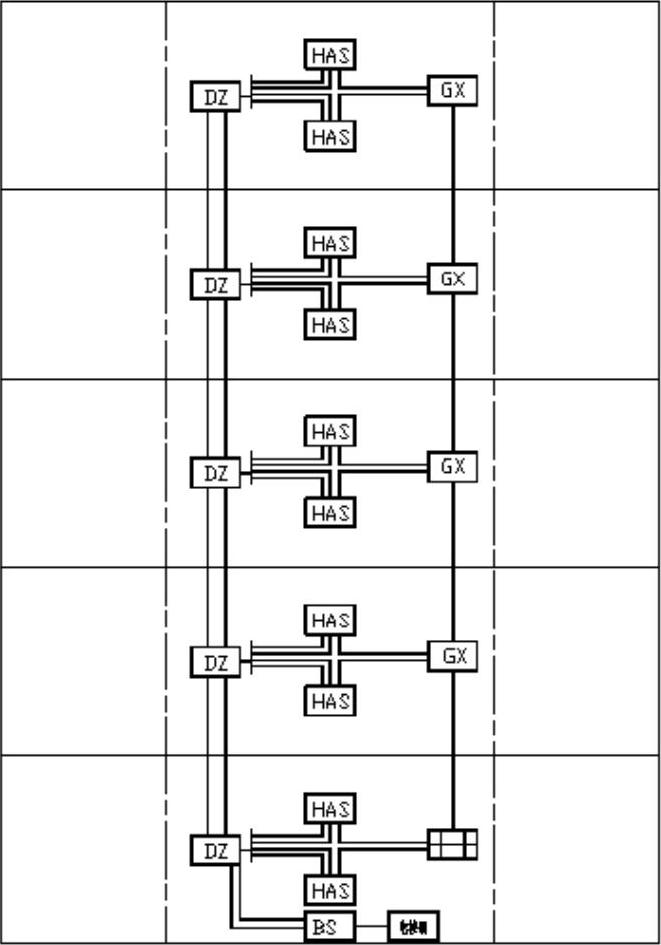

图21-24 连线的最终结果
图21-25 绘制矩形
（2）在矩形的中心绘制一直线，绘制的时候可以捕捉中点，然后向右拖动一段距离，如图21-26所示。
如果启用“正交”功能，则中点就可以不用捕捉来确定，最终绘制出来的金属线槽如图21-27所示。

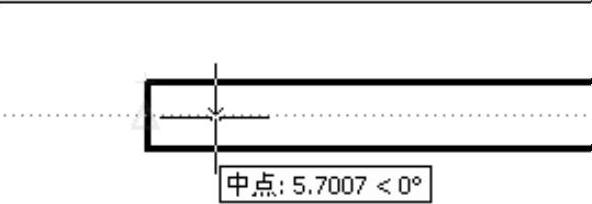

图21-26 追踪矩形边的中点
图21-27 金属线槽
（3）连接金属线槽与一层的各个配线箱，利用pline命令，线宽为0.4mm。绘制结果如图21-28所示。

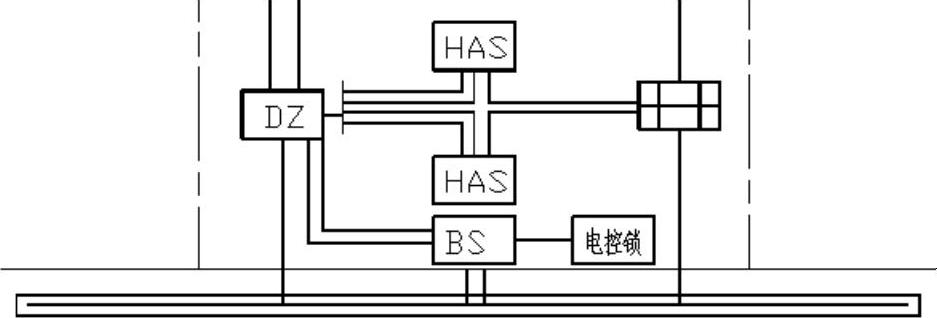

图21-28 连接金属线槽
