8.4.3  绘制双层送风百叶

8.4.3 绘制双层送风百叶

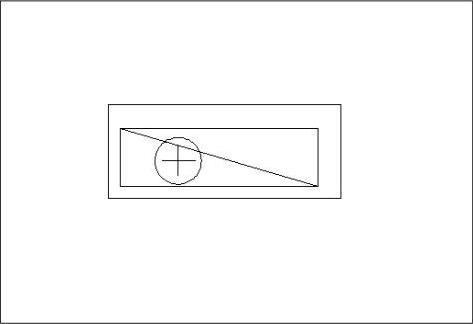

首先改变线宽,将线宽设置为默认,在图中绘制1000mm×400mm和850mm×250mm的两个矩形,按如图8-29所示的位置进行摆放。然后连接内部矩形的对角线,并在中心线的左边绘制一半径为100mm的圆,且通过圆心绘制一个十字,如图8-30所示。

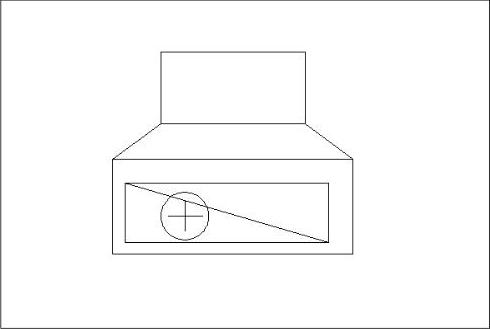

将线宽还原为Bylayer,即设为1mm。然后在矩形的顶端绘制一个300mm×600mm的矩形,用两条斜线将其与上面的矩形相连,距离为150mm,如图8-31所示。


图8-29 绘制双层送风百叶


图8-30 绘制双层送风百叶


图8-31 绘制双层送风百叶

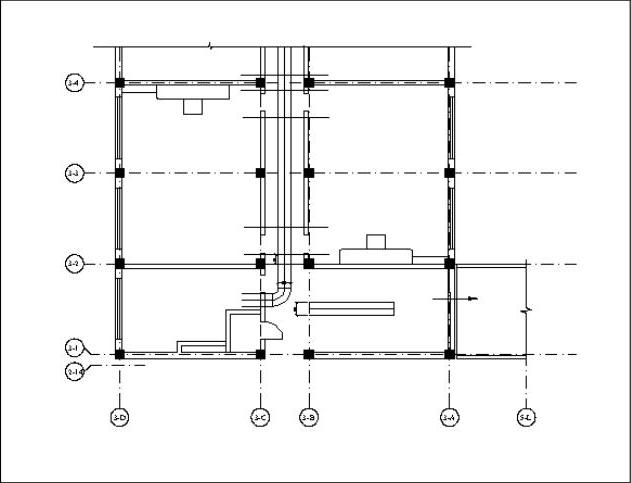

绘制双层送风百叶的定位辅助线,首先在距离3-4轴线以上500mm,以下500mm、1930mm、8000mm,以及轴线3-2以上500mm处各绘制一条水平直线,如图8-32所示。

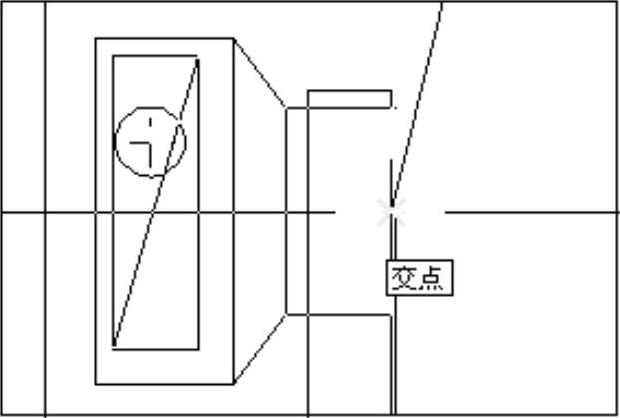

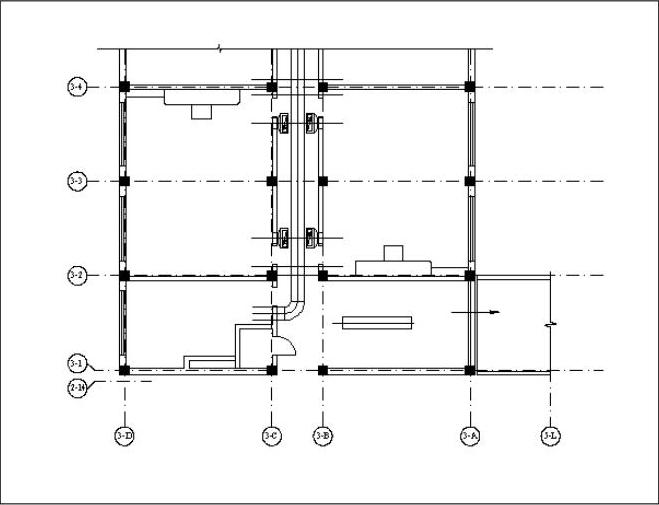

画出双层送风百叶的轴线,以便将其定位,然后利用rotate命令将其旋转90°。移动双层送风百叶,基点选择中线与顶线的交点,将其移动到辅助轴线上面,使基点与定位轴线和墙线的交点重合,如图8-33所示。复制并进行移动,然后利用mirror命令镜像到另一侧,再分别对水平轴线进行镜像一次,完成后如图8-34所示。

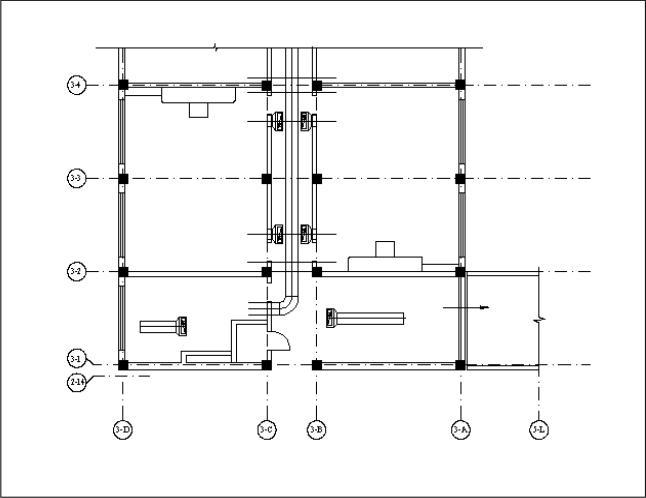

下部风管末端的双层送风百叶也用同样方法插入,插入后删除顶端的矩形上边缘,再将此风管联通双层送风百叶镜像到轴线3-C的另一侧,并进行适当修改、移动,完成后如图8-35所示。


图8-32 绘制双层送风百叶定位轴线


图8-33 移动双层送风百叶


图8-34 插入双层送风百叶


图8-35 绘制风管及双层送风百叶
