2.4.2 绘制“自动排气阀”
在图中绘制一个200mm×150mm的矩形和一个半径为30mm的圆，再分别绘制200mm×5mm，60mm×5mm的两个矩形，如图2-46所示。将矩形分解，用fillet命令将矩形的下端改为圆角，半径75mm，按图2-47所示将其组合，并用hatch命令选择小矩形和圆，用实心进行填充。

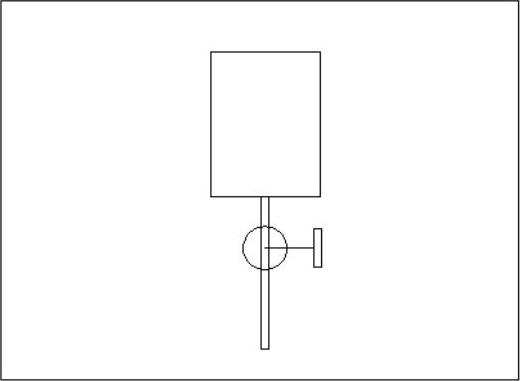

图2-46 绘制自动排气阀基本形状

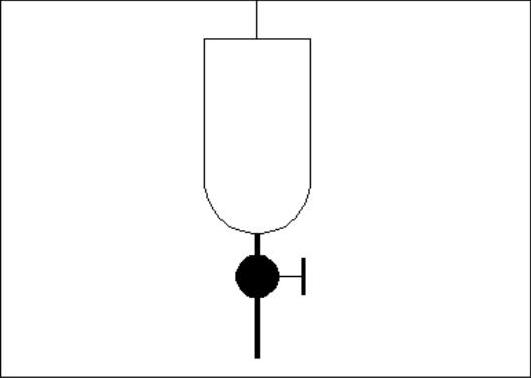

图2-47 填充完成模块
填充命令hatch的用法如下：
命令:hatch↙
输入图案名或[?/实体（S）/用户定义（U）]<ANGLE>:s↙
选择定义填充边界的对象或<直接填充>，
选择对象:（选择需要填充的部分）
选择对象:↙
