18.2.3  绘制总线

18.2.3 绘制总线

(1)在第一、第二分隔列内,绘制4条竖直直线,间距为10、5、10,如图18-30所示。


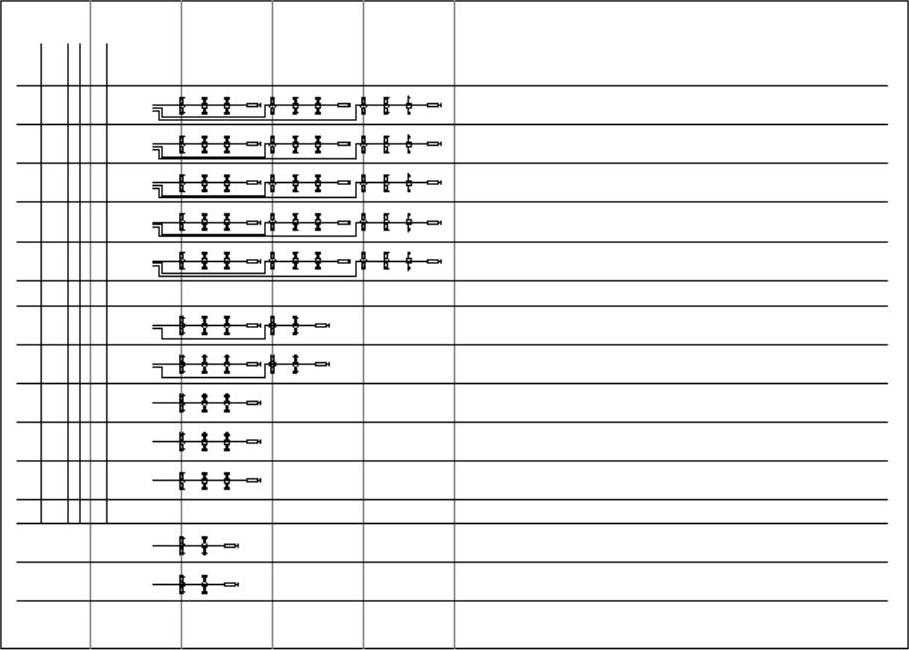

图18-30 绘制总线

(2)将当前图层转换为“设备”层,绘制层分配、分支器箱。在图中绘制一个15mm×3mm的矩形,在其中输入文字。文字为仿宋体,高度1.5,如图18-31所示。

(3)利用block命令将其保存为模块,插入到第10层的分支线左端点,利用arrayrect命令将其复制到各层分支线端点处,如图18-32所示。

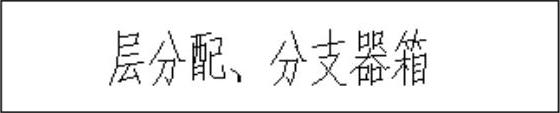

图18-31 层分配、分支器箱


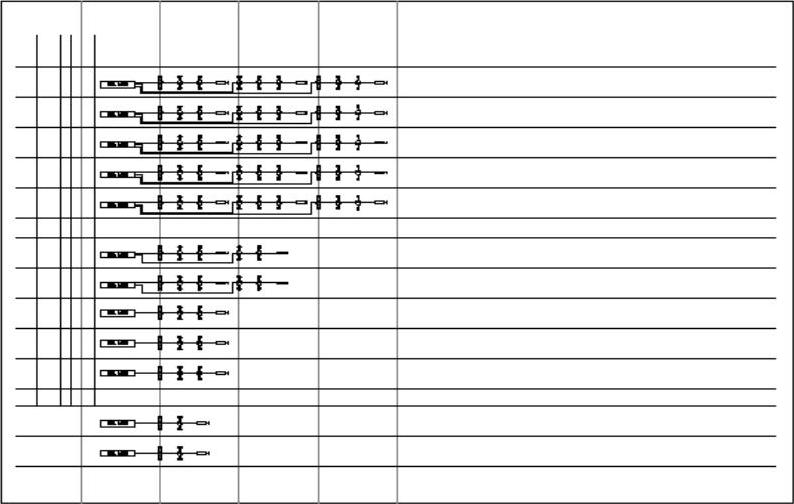

图18-32 插入各层的层分配、分支器箱

(4)绘制两种“放大器箱”模块以及卫星天线模块,如图18-33所示。具体做法比较简单,不再详细讲解。

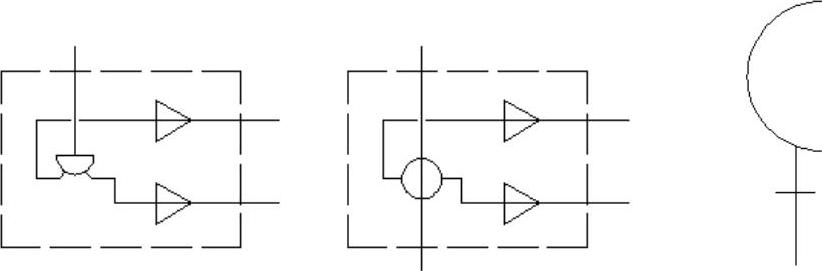

图18-33 “放大器箱”模块及“天线”模块

(5)将“放大器箱”模块分别插入到第7层和第2层,并修改总线布置,如图18-34所示。


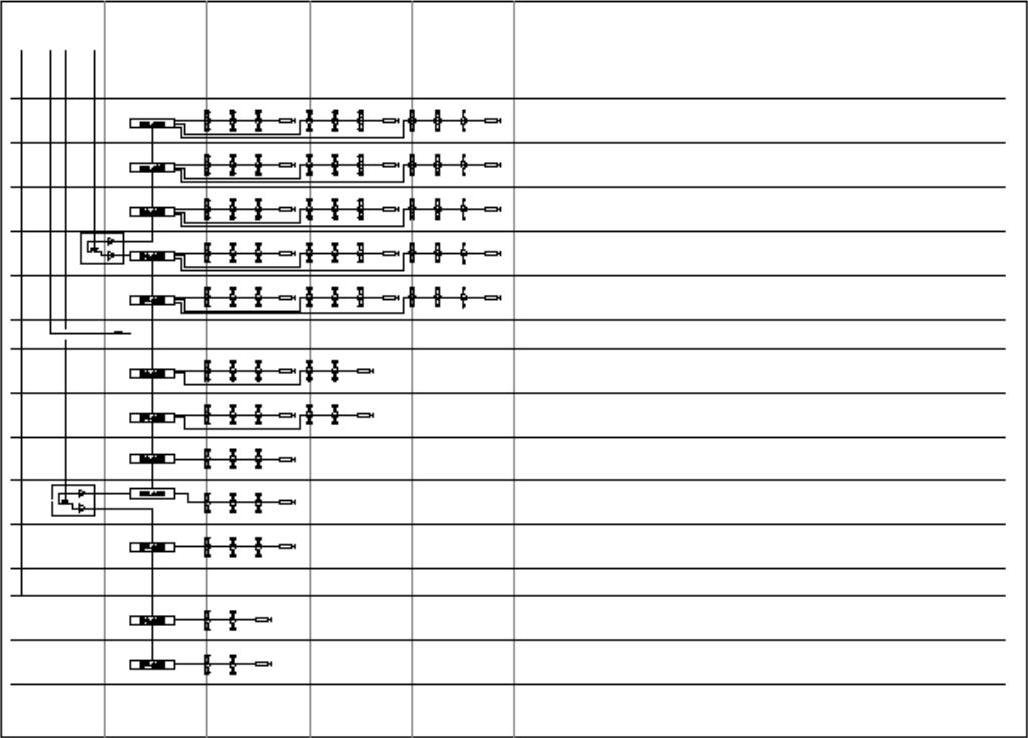

图18-34 插入“放大器箱”模块
