5.8  绘制平面图图签

首先绘制A3图框，然后插入图签，将排水和给水平面图移动到图框中，最后标注文字。

（1）绘制A3的图框如图5-35所示。

（2）插入图签。在第1章中已经详细讲述了图签的绘制方法，可以把已经制作好的图签制作成块存入自己的模块库以备后用，或者直接从“设计中心”中调用模块然后插入到已经制作好的图框中。插入如图5-35所示的图框后的图形如图5-36所示。

（3）将已经绘制好的“排水平面图”移入到图框中的合适位置。完成此操作可以用move命令。

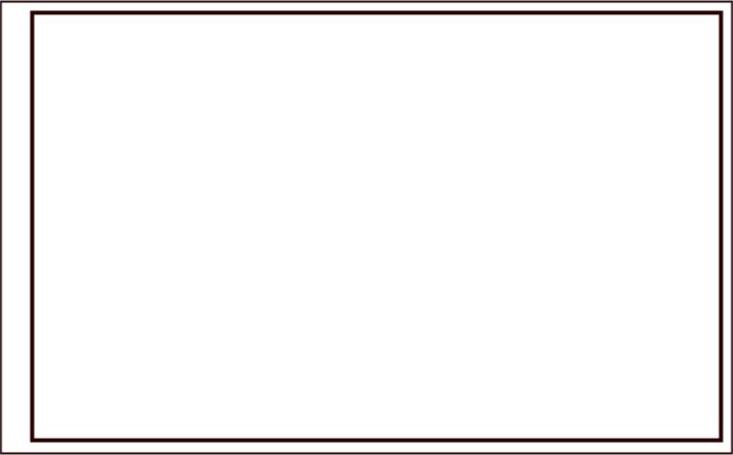

图5-35 A3的图框

图5-36 插入图签

（4）填写图样比例，图签及设施说明。在标准施工图中都要具备设施说明及图样的比例。填写设施说明可以选取“绘图”→“文字”→“多行文字”命令来完成。至此为止，一张完整的排水施工图绘制完毕。最终的结果如图5-37所示。同理可以把已经绘制好的给水平面图放入图框中生成完整的给水施工图，如图5-38所示。

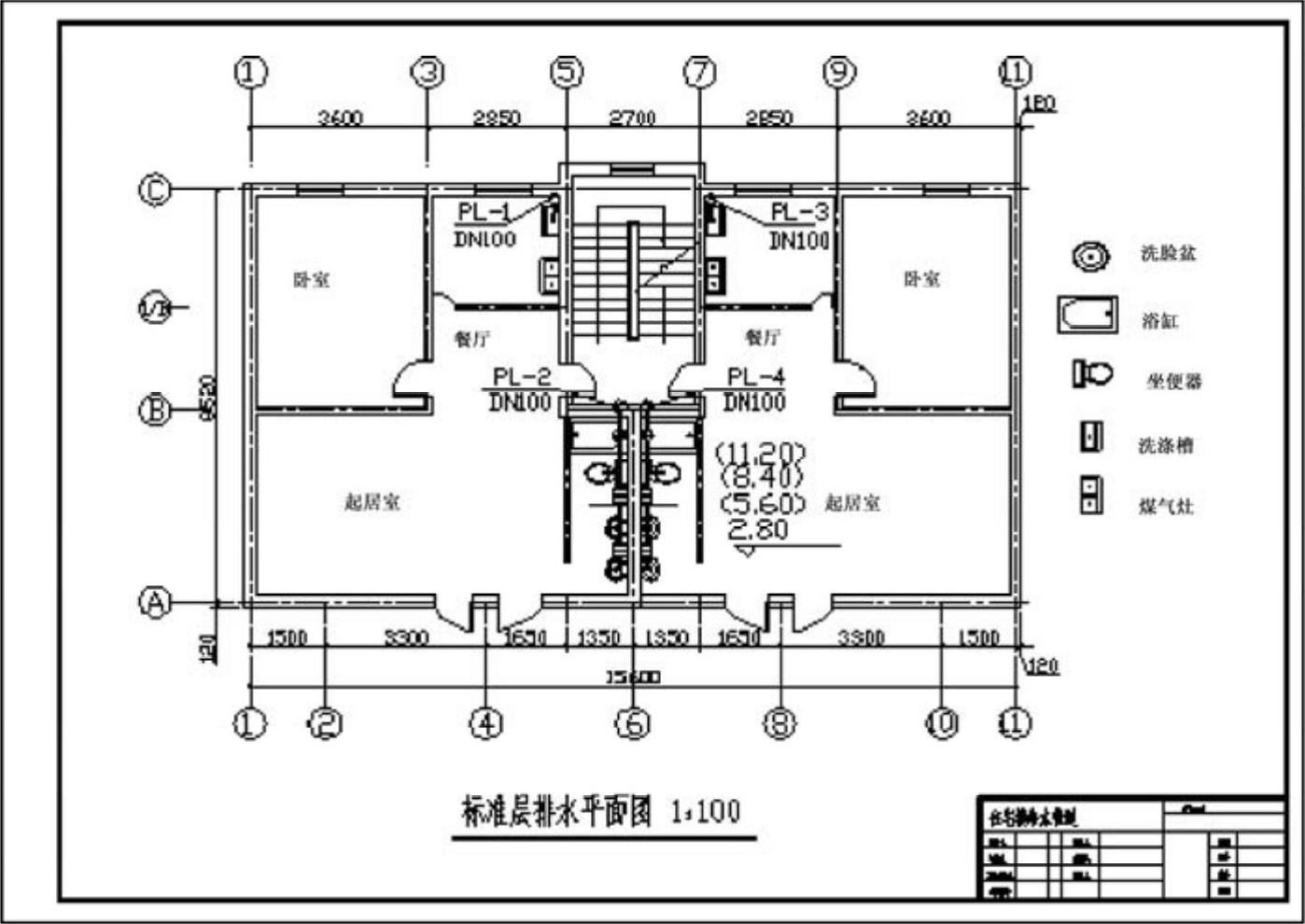

图5-37 排水平面图

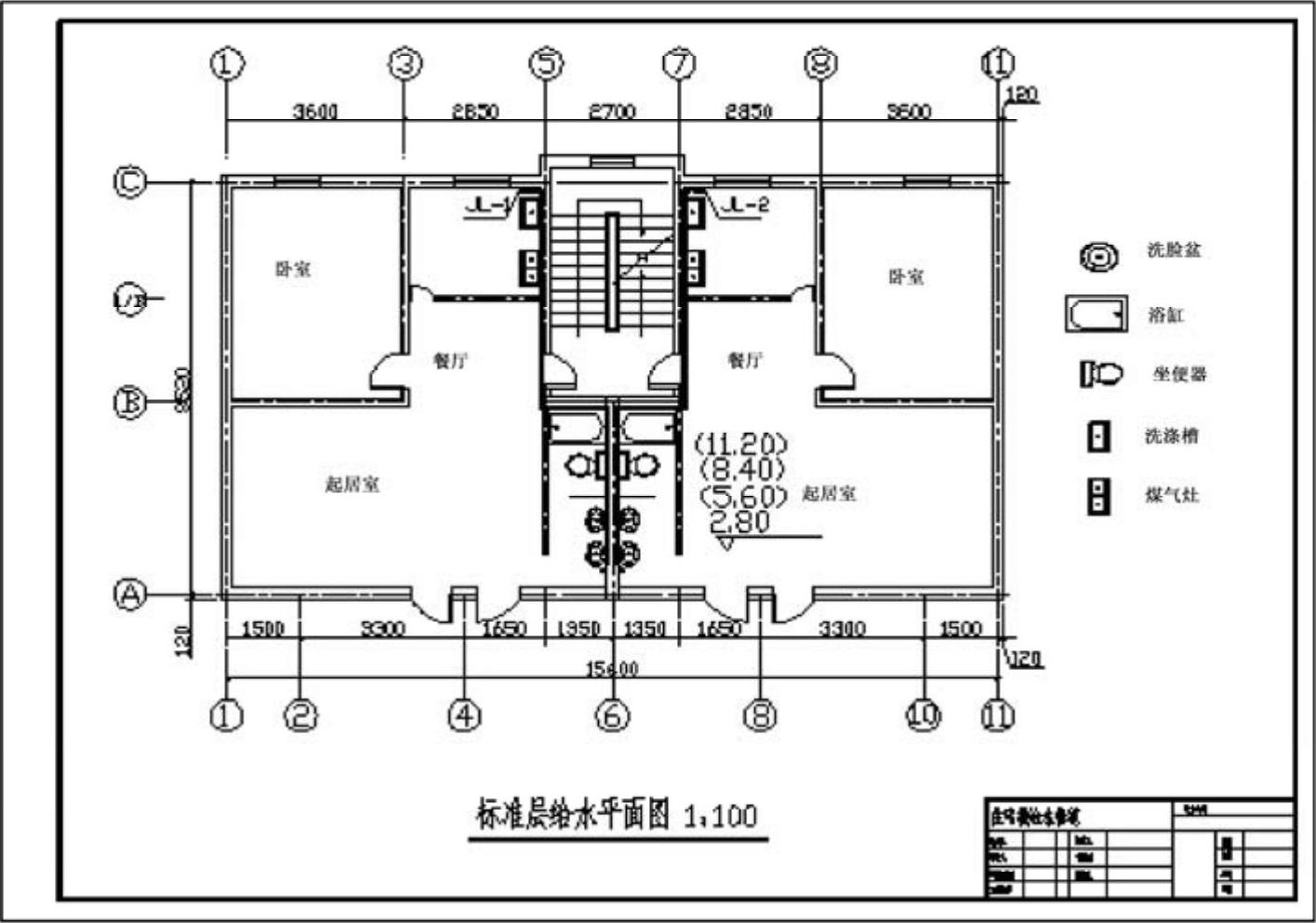

图5-38 给水施工图
