2.5  强电布置图例

强电指建筑工程中，电力、照明等用电量大，电流较强的工程称为强电工程，强电工程的图例按功能区分可分为灯具、插座和配电几类。但是若按此分类绘图，比较繁琐，因为图例又可以按图形分类，分为直线形图例、圆形图例和矩形图例。下面就按照这个顺序进行绘制。

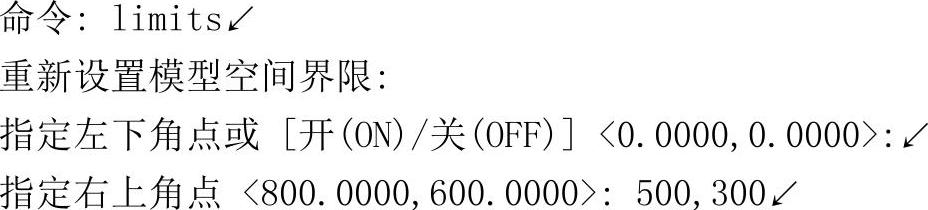

在绘图之前，在绘图基本图例中新建“强电布置图例”文件，可以先单击屏幕下方的“捕捉”和“栅格”按钮，打开“捕捉”和“栅格显示”功能，这样有利于绘图的精确。设定图形的界限为500mm×300mm。

注意

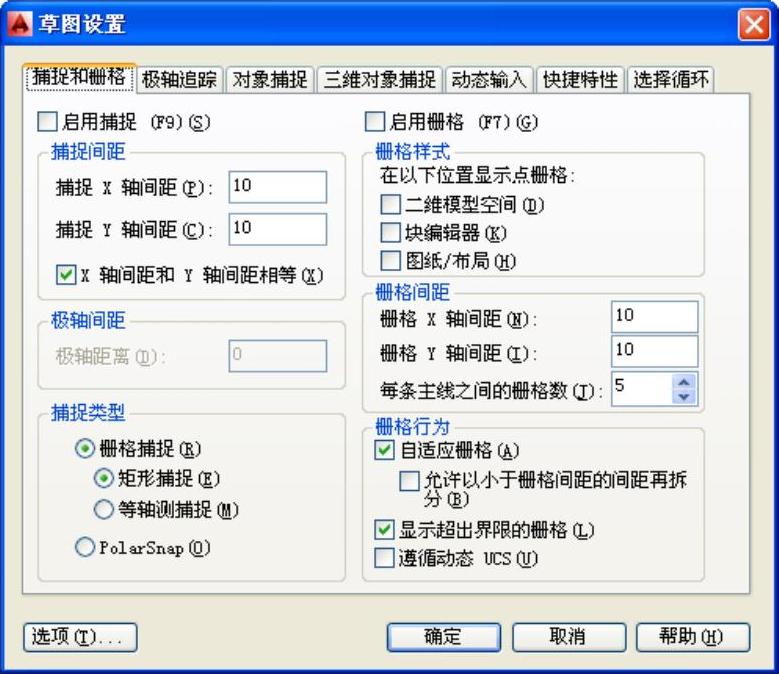

也可以用dsettings命令或在菜单中选择“工具”→“绘图设置…”对栅格进行设置，可以改变栅格间距为指定值，这里设置为5，如图2-52所示。

图2-52 “草图设置”对话框
