12.5.1  绘制风机盘管

12.5.1 绘制风机盘管

（1）选取菜单栏“绘图”→“圆”→“圆心、半径”命令，或单击“圆”命令按钮，在空白区域中绘制一个圆，如图12-23所示。

（2）选取菜单栏“绘图”→“多边形”命令，或者在命令行中输入：

命令：polygon

输入侧面数<4>：

指定正多边形的中心点或[边（E）]：（捕捉圆的中心如图12-24所示）

输入选项[内接于圆（I）/外切于圆（C）]:C

指定圆的半径：（可以拖动鼠标使四边形与圆相切，如图12-25所示）

图12-23 绘制圆

图12-24 捕捉圆心

图12-25 绘制圆的外切正方形

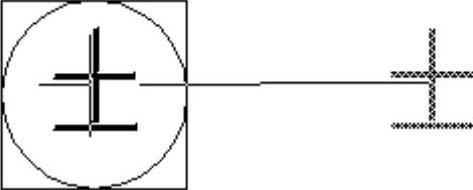

（3）选取菜单栏“绘图”→“文字”→“单行文字”命令。将“±”书写在空白区域，然后单击“移动”命令按钮，移动到圆的中心，如图12-26所示。最终绘制的风机盘管的图形如图12-27所示。

图12-26 移动符号

图12-27 风机盘管

注意

面对复杂的图形，读者应该学会将其分解为简单的实体，然后分别进行绘制，最终组合成所要的图形。
