8.6.1 标注尺寸
（1）将“标注”层设为当前层。

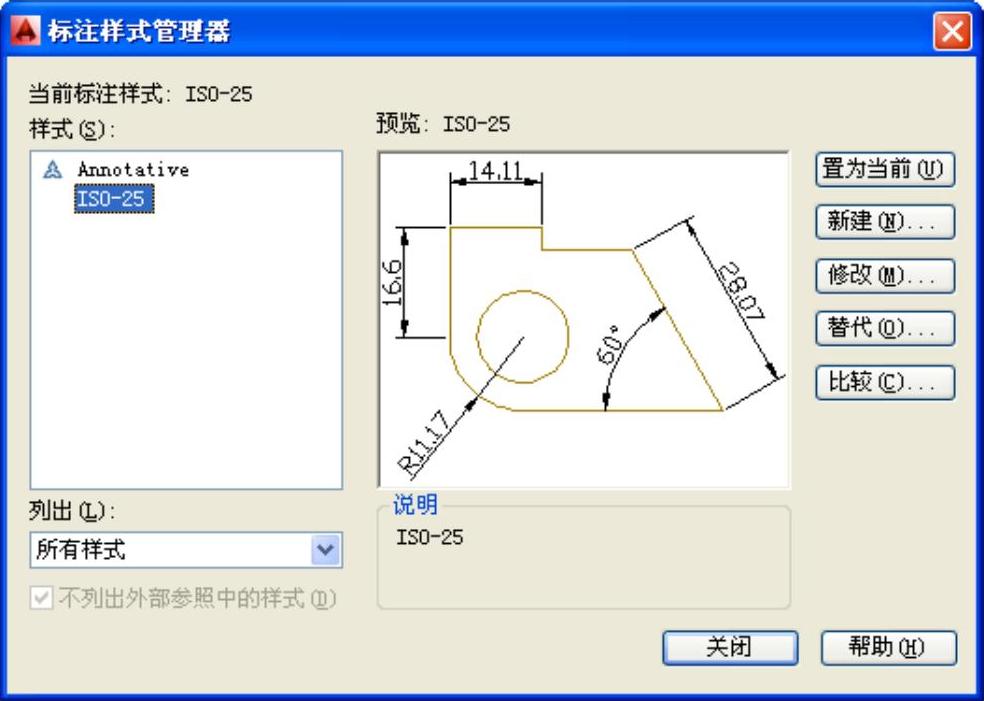

（2）选取“菜单”→“标注”→“标注样式”命令，打开“标注样式管理器”，如图8-59所示。
图8-59 标注样式管理器

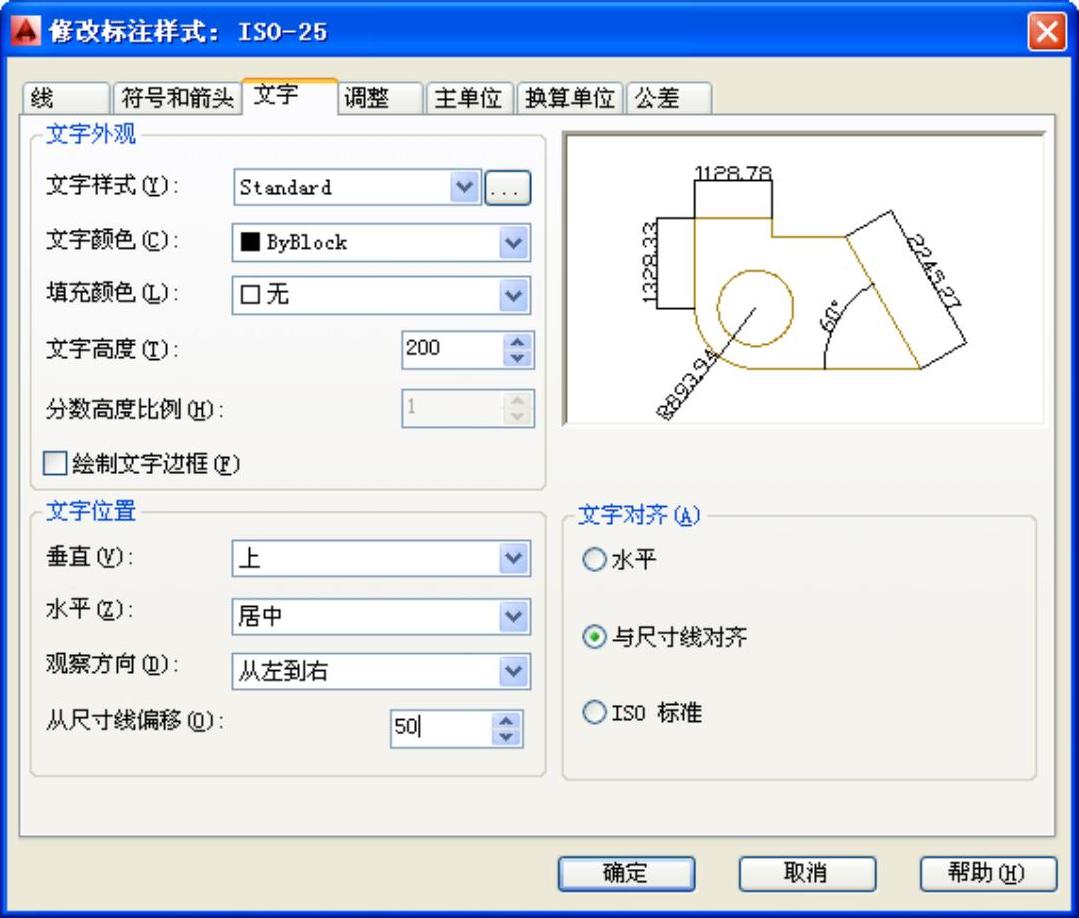

（3）选取“文字”页面，将文字高度设置为200，从尺寸线偏移量设置为50，将文字位置垂直方向设置为外部，如图8-60所示。
图8-60 修改标注文字

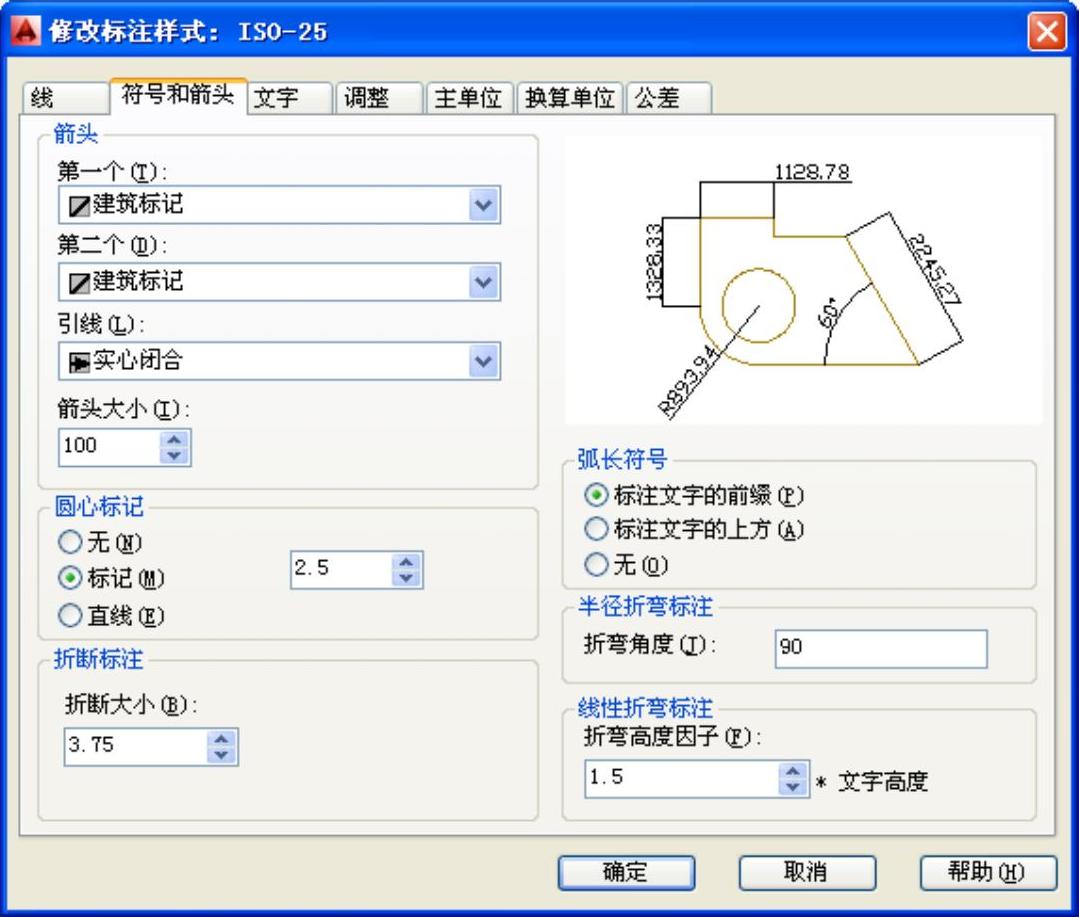

（4）选取“符号和箭头”页面，将箭头改为“建筑标记”，箭头设置为100，如图8-61所示。

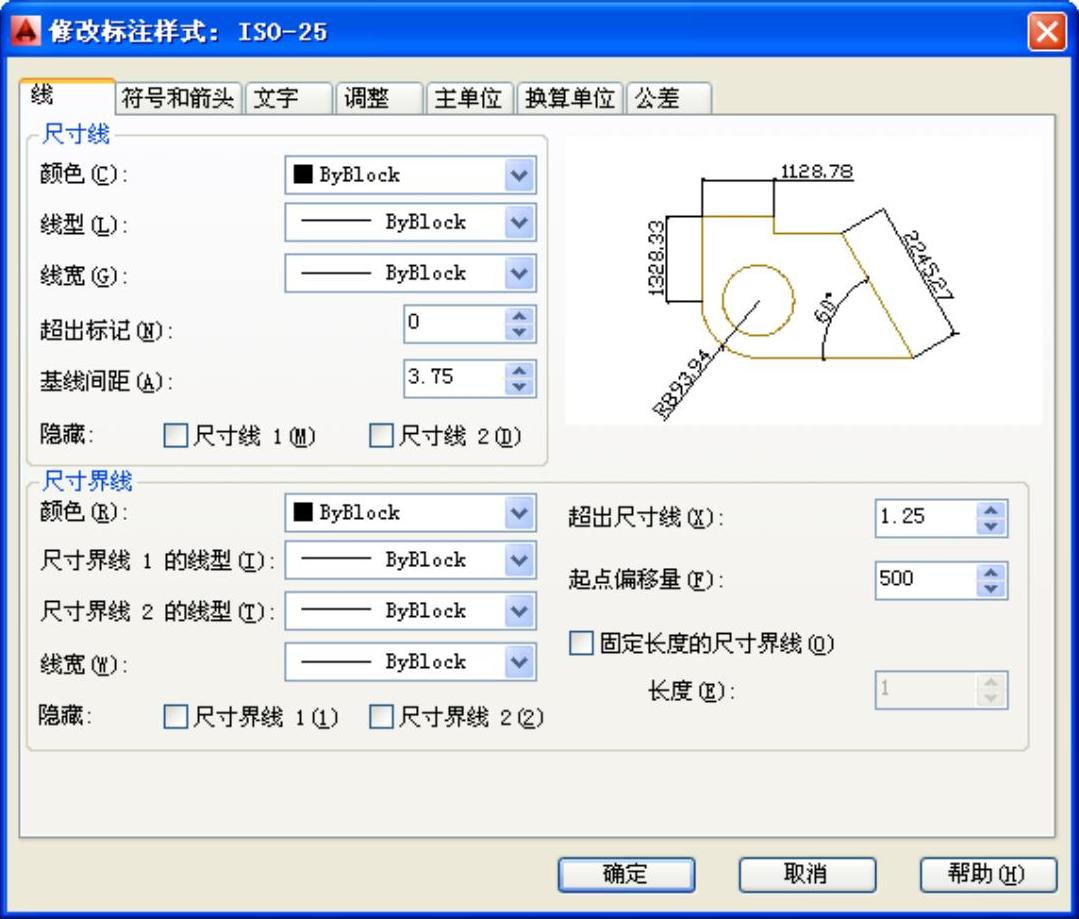

（5）选取“线”页面，将“起点偏移量”设置为500，如图8-62所示。

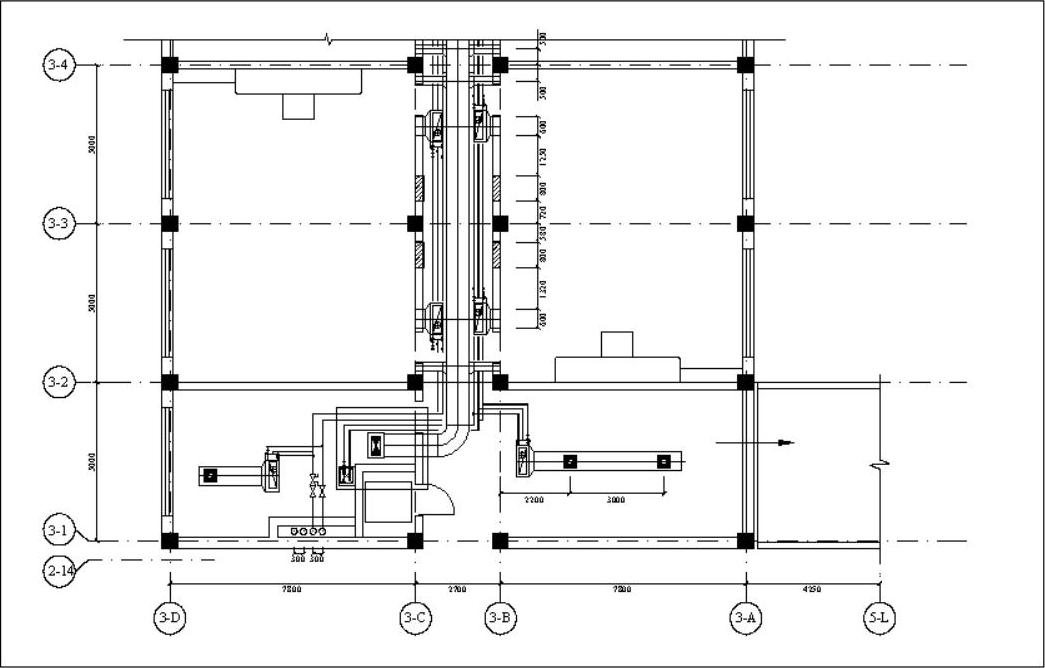

（6）按照以前标注方法进行标注。标注时注意标注的顺序和位置，结果如图8-63所示。
图8-61 修改箭头样式
图8-62 修改直线样式
图8-63 尺寸标注
