20.1  绘图准备

20.1 绘图准备

在AutoCAD中以无样板模式建立一新文件，保存为“综合布线及无线寻呼系统图”。

打开图层管理器，新建“轴线”、“设备”、“线路”、“标注”和“图签”5个新的图层，并分别用不同的颜色表示，如图20-1所示。

本图采用A3图纸，为420mm×297mm的图框，所以，绘图区域限制在350mm×250mm的区域内比较合适。

（1）将图层转换到“轴线”层，利用rectang命令绘制一个350mm×250mm的矩形，如图20-2所示。

（2）利用explode命令分解矩形，选中底边，利用divide命令将底边分为5等份，

利用line绘制4条辅助线，将矩形分为5等份。注意，辅助线的颜色可以通过颜色设置选择为浅灰色，以区别辅助线与绘图线。这里继续用前面用的“颜色8”进行绘制，如图20-3所示。

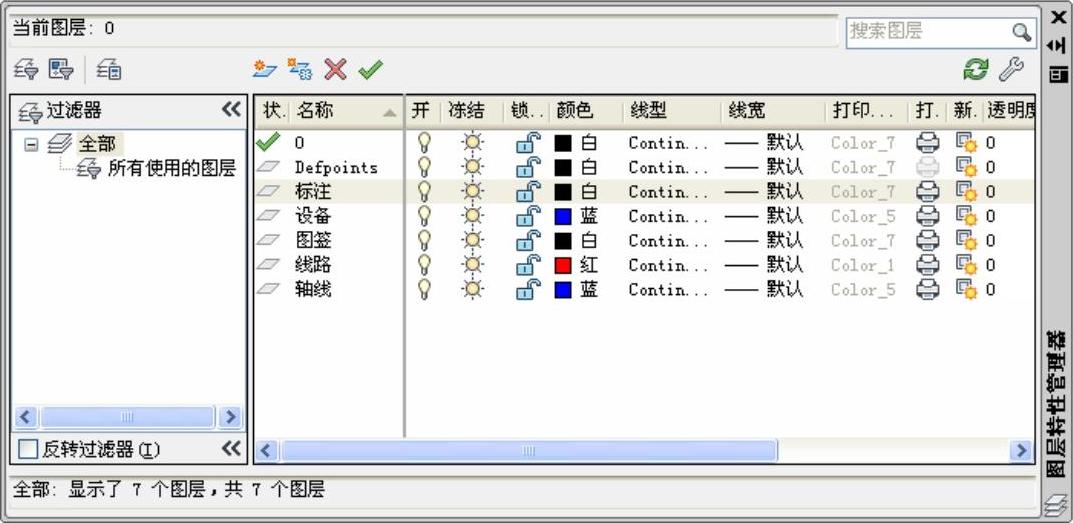

图20-1 设置图层

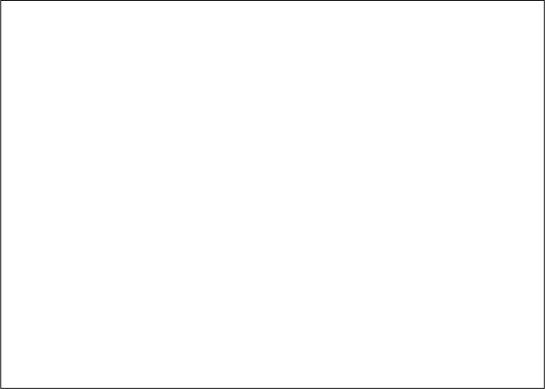

图20-2 绘制作图区域

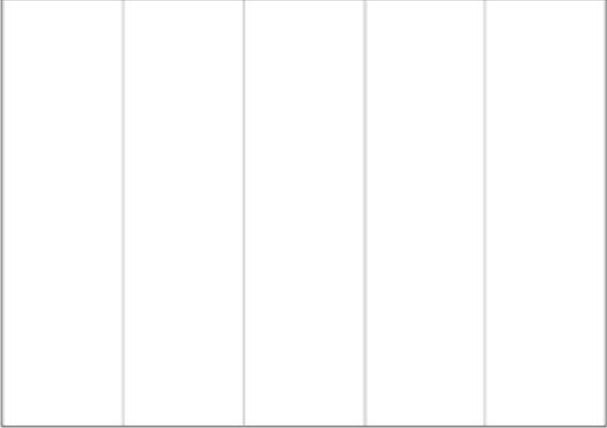

图20-3 绘制辅助线

（3）辅助线绘制完成后，绘制楼层线，这里可以借用前面的楼层线，将其复制到本图中。打开“MATV及VSTV电缆电视及闭路监视系统图”，选择其楼层线及楼层编号，如图20-4所示。

（4）按Ctrl+C组合键进行复制，回到“综合布线及无线寻呼系统图”中，按Ctrl+V组合键进行粘贴，放到图框的中心位置，如图20-5所示。

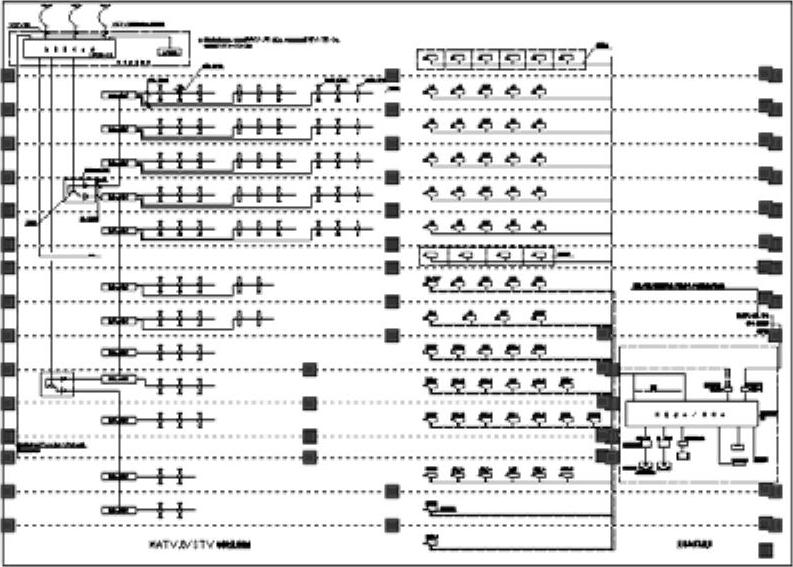

图20-4 选择楼层线

图20-5 复制楼层线

（5）本图的综合布线系统图部分将占用图框的左侧3个区域，将多余的楼层线用trim命令进行剪切，然后移动图层编号到楼层线的最右边，如图20-6所示。

图20-6 修改楼层线
