22.1.4 绘制插座平面图
2025年09月27日
22.1.4 绘制插座平面图
1.绘制插座、开关
绘制暗装三相有地线插座
1）单击“圆”命令按钮
，绘制直径为350的圆，如图22-11a所示。
2）单击“直线”命令按钮
，绘圆的直径，如图22-11b所示。
3）单击“修剪”命令按钮
，剪去下半圆，如图22-11c所示。
4）单击“直线”命令按钮
，绘制表示连接线的两短线，如图22-11d所示。
5）单击“镜像”命令按钮
，以竖直线镜像线，将右边的短线镜像倒左边，如图22-11所示。
6）单击“图案填充”命令按钮
，填充为阴影，如图22-11f所示。

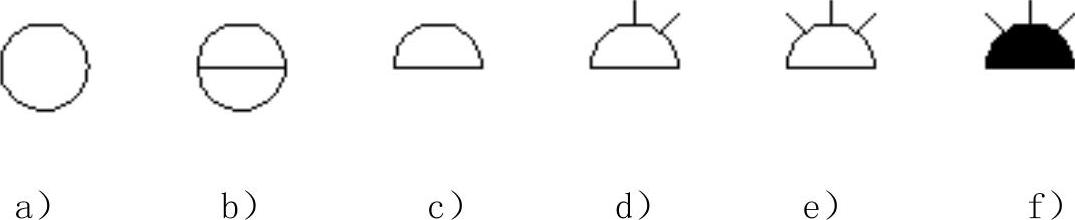

图22-11 开关绘制流程
按照暗装三相有地线插座的绘制方法，绘制其余的插座和开关，如图22-12所示。将绘制好的图例，通过“复制”等基本命令，按本电气照明图的需要，根据功能需要，复制到相应位置，插座与房间的使用要求有关，配电箱、插座等贴着门洞的墙壁设置如图22-13所示即可。

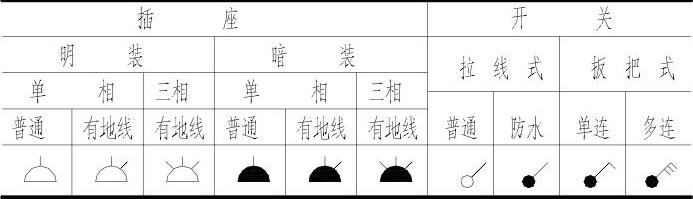

图22-12 各种插座和开关
将绘制好的图例，通过“复制”等基本命令，按本电气照明图的需要，根据功能需要，复制到相应位置，插座与房间的使用要求有关，配电箱、插座等贴着门洞的墙壁设置如图22-13所示即可。

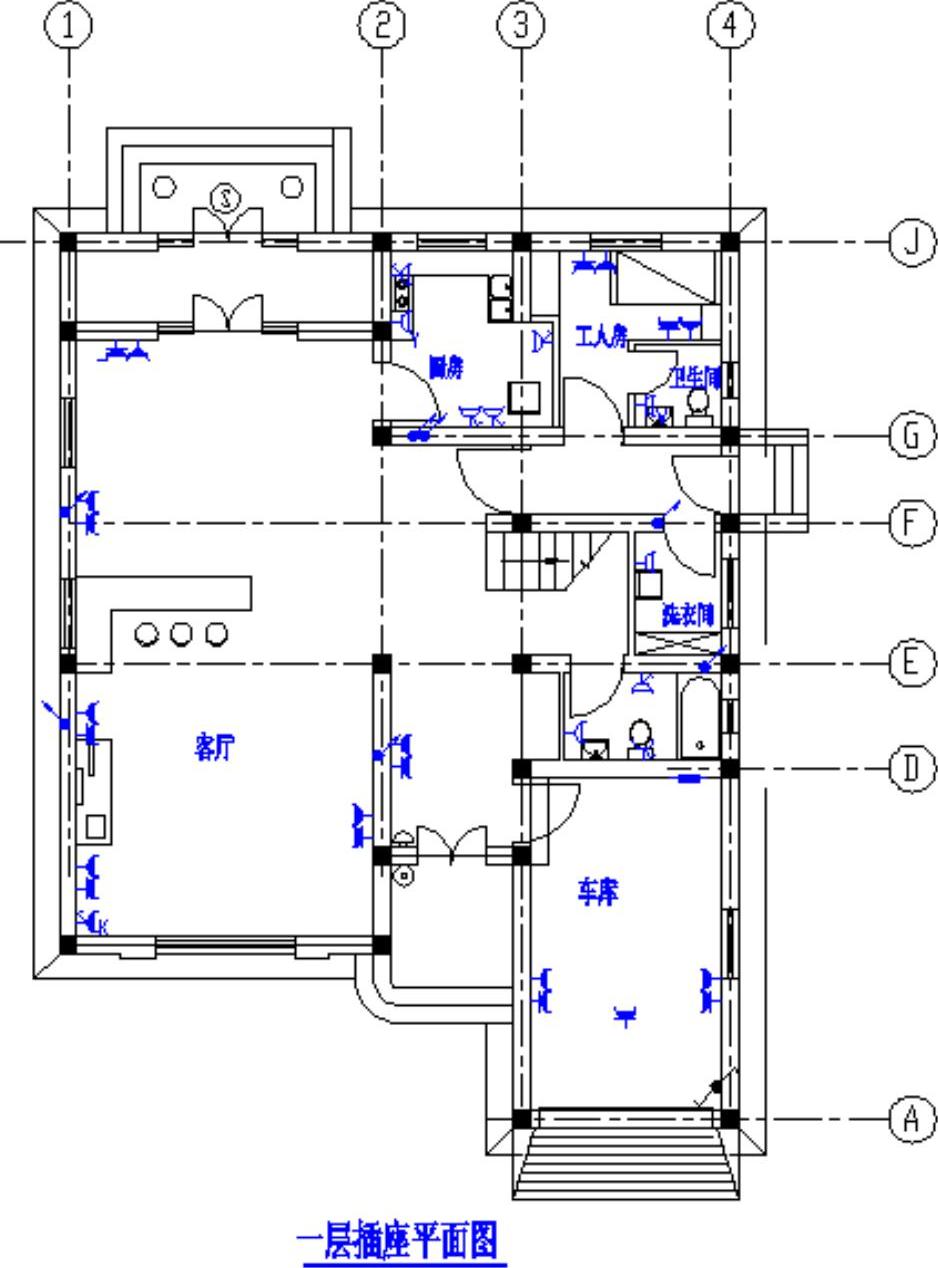

图22-13 一层电气元件布置
2.绘制线路
单击“直线”命令按钮
，连接各个开关和插座，如图22-14所示。
3.标注、附加说明
利用“单行文字”和“线性标注”命令，对照明平面图进行尺寸标注并添加文字说明。结果如图22-15所示。

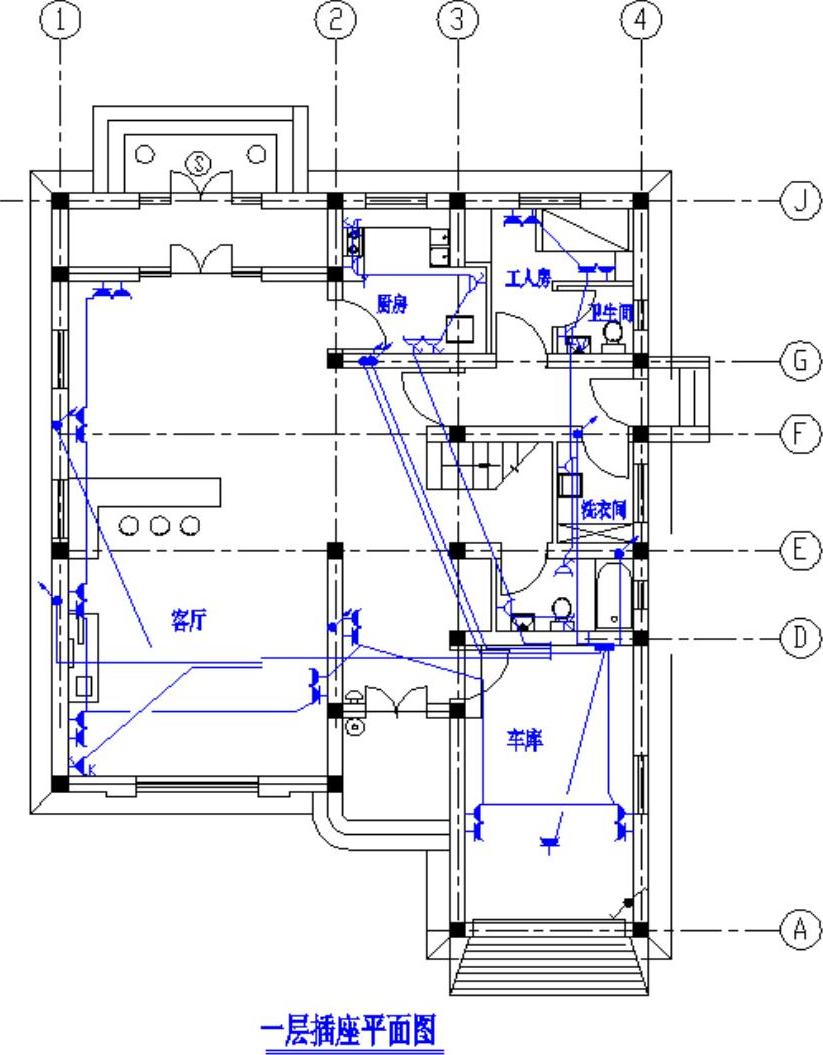

图22-14 一层插座平面布置图

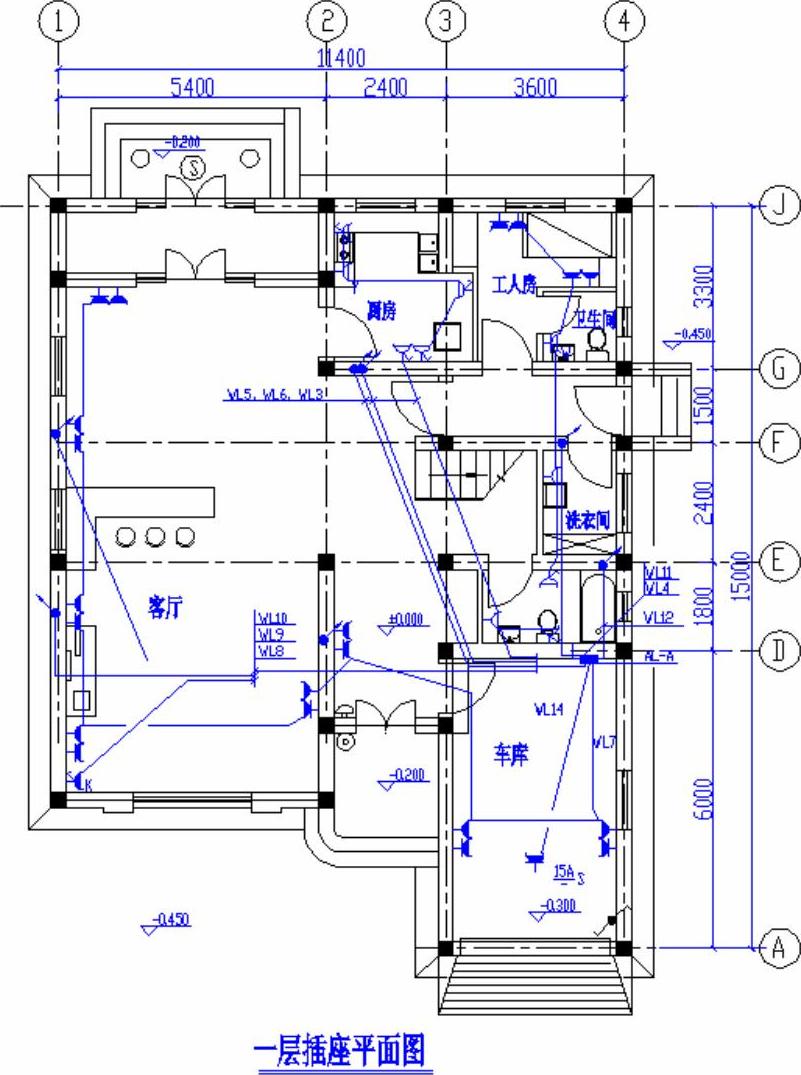

图22-15 一层插座平面图
