17.4.3 绘制其他消防线路及设备
这时，主干线路基本绘制完成，接下来绘制各个楼层的控制系统图。
1.绘制“检修阀”和“水流指示器”模块

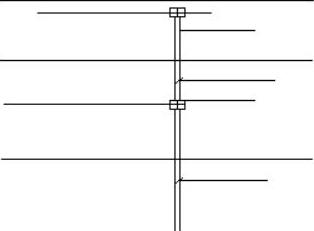

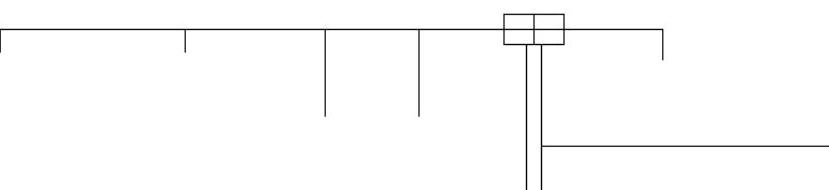

（1）切换到“线路”层，在“暗装消防模块箱”处向两边分别引出两条水平线，如图17-26所示。在二层的“模块箱”处左侧的水平线上绘制4条竖直短线，右侧的水平线端点添加一条竖直短线，如图17-27所示。
图17-26 插入水平线路
图17-27 绘制竖直线路
（2）切换到“设备”层，添加各个消防装置。首先从图库/“弱电布置图例”模块库中调入以下模块，如图17-28所示。
图17-28 调入模块
（3）补充几个模块库中没有的模块。首先绘制“检修阀”模块，打开“暖通与空调图例”模块库，然后调入“截止阀”模块，如图17-29所示。然后利用“explode”命令将其分解，删除两端的直线，如图17-30所示。
图17-29 “截止阀”模块
图17-30 分解模块
（4）利用“solid”命令将有侧三角形填充，如图17-31所示，最后，在其中上方绘制一小矩形，并用直线与中心连接，如图17-32所示。利用“block”命令保存为“检修阀”模块。
（5）利用“insert”命令将“水流指示器”图块插入到图中，如图17-33所示。
图17-31 填充图形
图17-32 绘制“截止阀”
图17-33 插入“水流指示器”图块

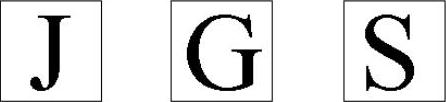

2.绘制“监控模块”
（1）利用“rectang”命令绘制一个4mm×4mm的矩形。打开“文字样式”对话框，再创建一个新型字体“样式4”，将字体设置为“Time New Roman”，文字高度设置为3，如图17-34所示。
（2）利用“text”命令在刚刚绘制的矩形中填充标识，如图17-35所示。并利用“block”命令将其保存为模块。
图17-34 设置字体“样式4”
图17-35 “监控模块”的绘制

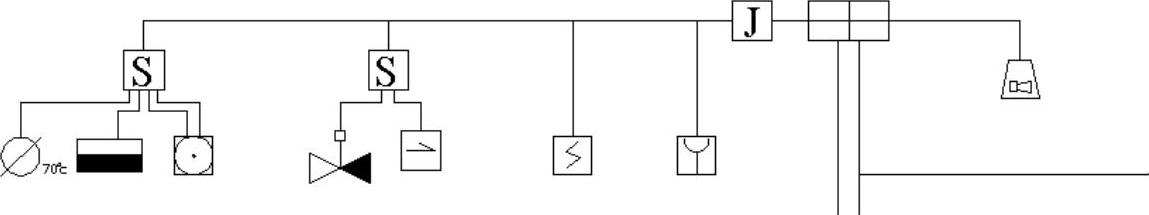

（3）模块绘制完成后，将各个模块摆放在如图17-36所示的位置。然后利用“line”命令将元件与主线路相连，连接时可以打开“捕捉”工具栏，利用“中点”及“交点”捕捉功能，进行摆放，同时打开窗口下方的“正交”功能，以便绘制水平及竖直线路。
图17-36 插入模块
3.绘制分支线路
注意
绘制分支线路需要一定的技巧，这里要用到divide等分命令、mirror镜像命令及点的捕捉功能。

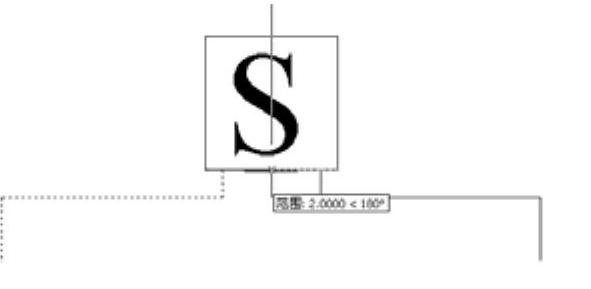

（1）设置“线路”图层为当前图层，将“集线箱”S模块利用“explode”命令分解，然后选择矩形底边，利用“divide”命令8等分，如图17-37所示。利用“line”命令在第一个等分点处绘制一条分支线路，可以单击“捕捉到节点”命令按钮
，捕捉等分点，如图17-38所示。
（2）利用“mirror”命令将第一条分支线路镜像，镜像的参考线为矩形的中心线，如图17-39所示。

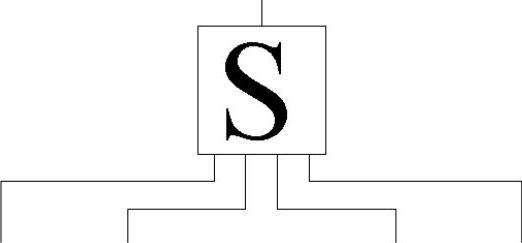

（3）利用同样的方法，将中心的两条分之线路绘制出来，如图17-40所示。
图17-37 等分底边
图17-38 绘制分支线路1
图17-39 镜像分支线路
（4）利用直线的定位点调整直线的长度和位置，并插入模块，即成为如图17-36所示的图形。

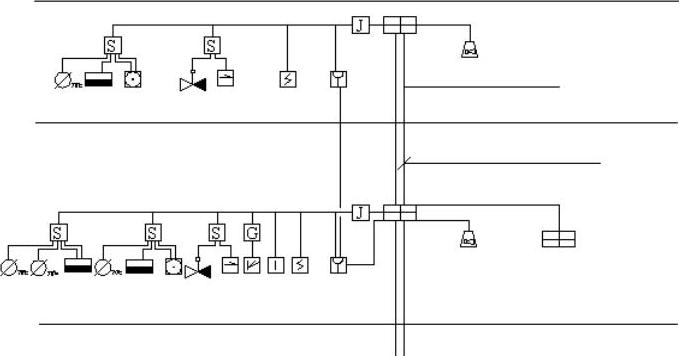

（5）用同样的方法，绘制一层的设备及线路，最终的结果如图17-41所示。
图17-40 绘制分支线路
图17-41 模块及线路的绘制
