5.1.1  建立新文件

1.建立新文件

打开AutoCAD 2014应用程序，选取“文件”→“新建”命令，打开“选择样板”对话框，单击“打开”按钮右侧的下拉按钮，以“无样板打开-公制”（毫米）方式建立新文件；将新文件命名为“给水.dwg”并保存。

2.设置绘图工具栏

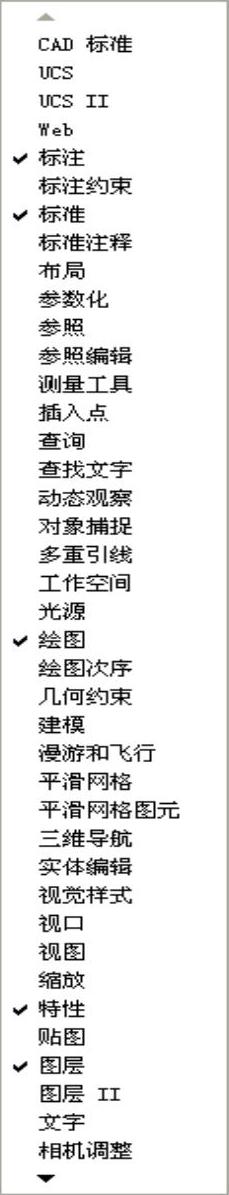

在工具栏任意处单击鼠标右键，弹出如图5-1所示的快捷菜单。调出“标准”、“图层”、“特性”、“绘图”、“修改”和“标注”这6个工具栏，并将它们移动到绘图窗口中的适当位置。

3.设置图形界限

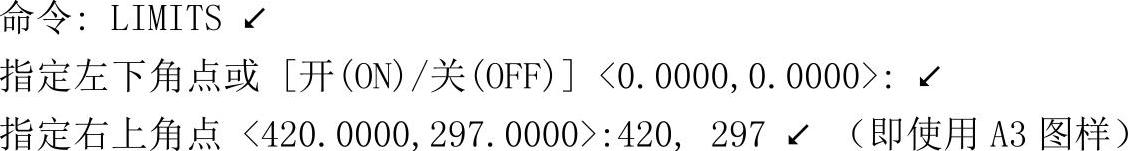

选取“格式”→“图形界限”命令，或在命令行输入“LIMITS”回车执行，命令行提示如下：

图5-1 快捷菜单
