20.4.3  绘制设备

20.4.3 绘制设备

（1）将线型还原为“bylayer”，并将线宽修改为0.5mm，利用rectang绘制两种规格的矩形，分别为4mm×15mm和4mm×10mm，作为设备的标志框，如图20-55所示。

（2）用多行文字的方法输入设备的名称，单击“多行文字”命令按钮，然后以刚刚绘制的框为区域输入文字，如图20-56所示。

可以看到，文字的间距太大，而且位置不是正中，可以选择文字，单击鼠标右键，选择“特性”，打开特性编辑的对话框，如图20-57所示，将文字的行距设置为2，将文字的位置设置为“正中”，修改后如图20-58所示。

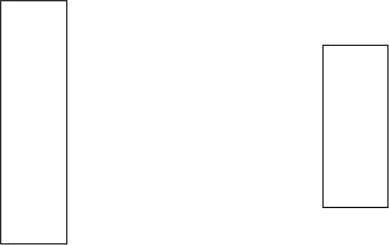

图20-55 设备标志框

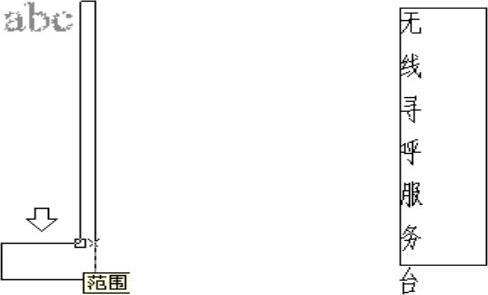

图20-56 输入文字

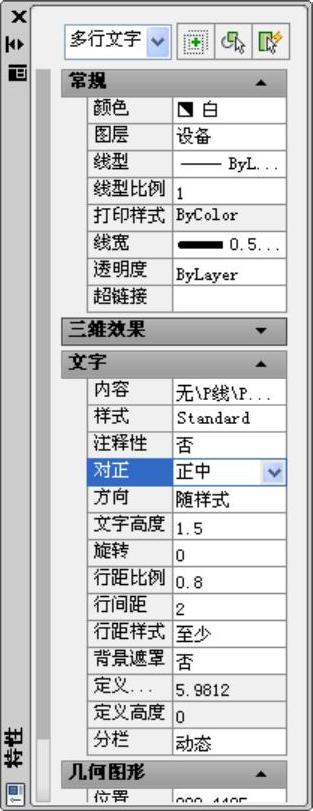

图20-57 修改文字特性

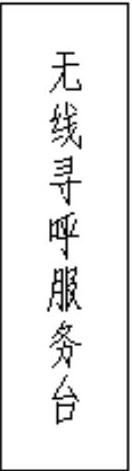

图20-58 插入文字

（3）全部设备文字输入后，将其复制移动到相应的机房区域内，并用捕捉和追踪功能对齐，放入后，如图20-59所示。

（4）在左侧插入“电话”模块，右侧插入“天线”和“寻呼接收机”模块，并删除外框，如图20-60所示。

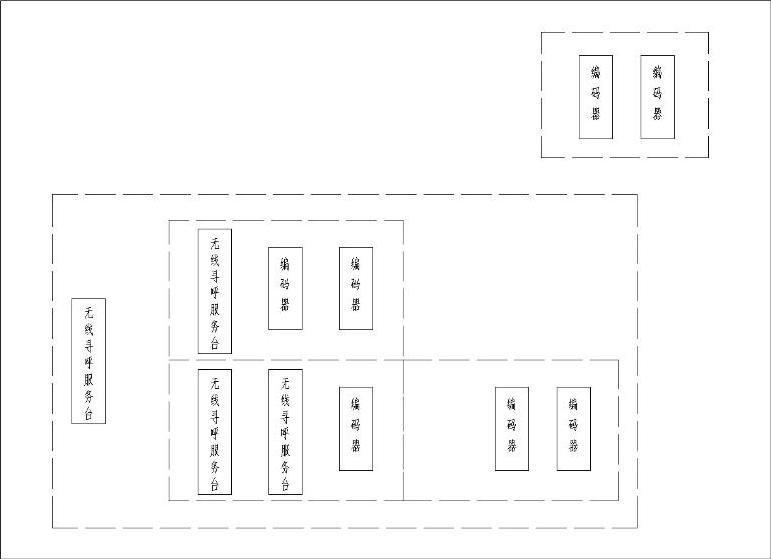

图20-59 插入设备标签

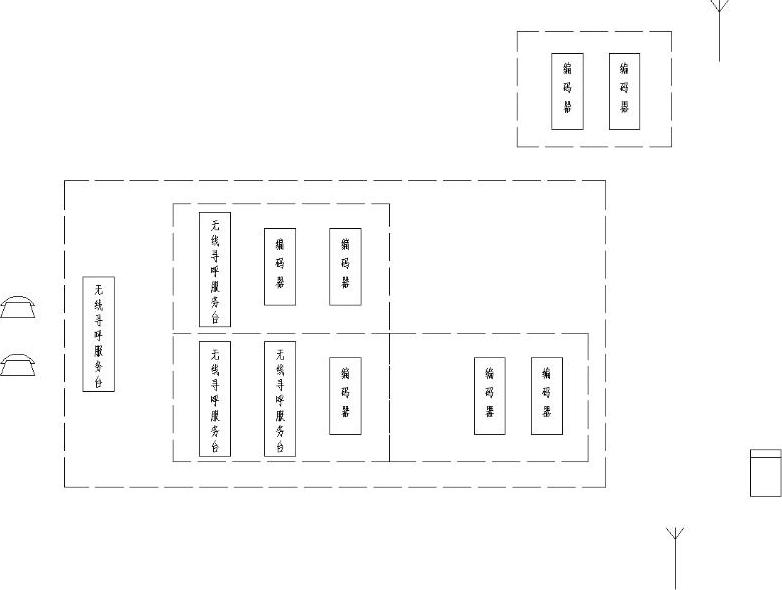

图20-60 插入其他模块
