20.3.4  绘制网络机房、电话机房

20.3.4 绘制网络机房、电话机房

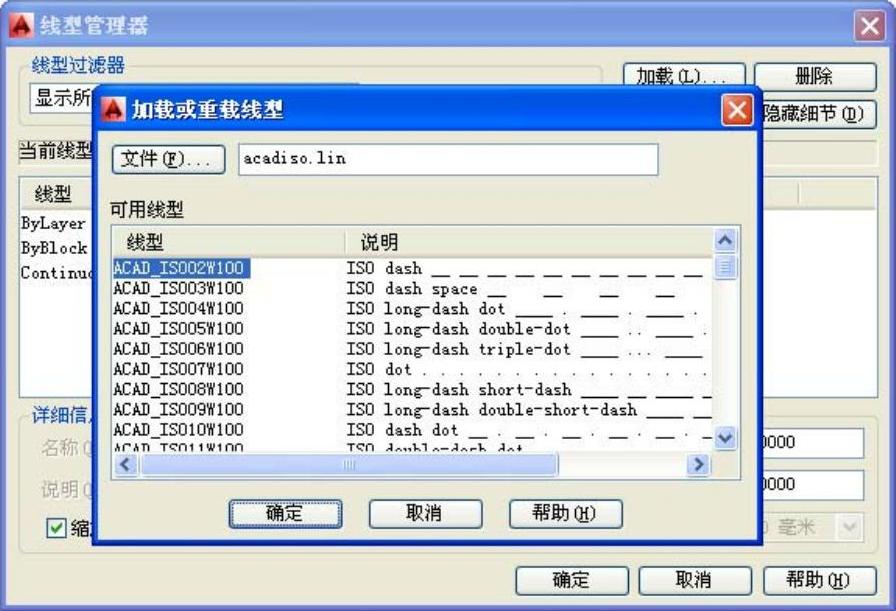

（1）转换到“设备”层，并将“线宽”还原为“Bylayer”，打开工具栏中的线型多选栏，选择“其他…”，打开线型管理器，单击“加载”按钮，选择虚线线型“ISO dash”，如图20-35所示。

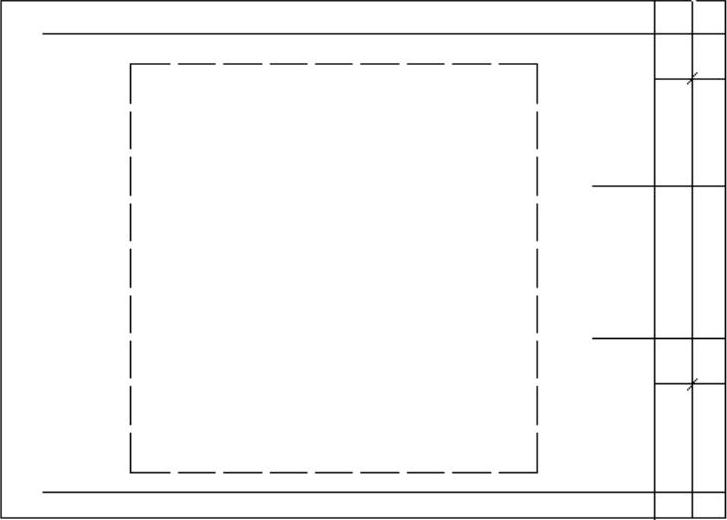

（2）单击“确定”按钮，然后将虚线线型设置为当前线型。在第三层至第五层之间的图形左侧区域，绘制一个40mm×40mm的矩形，如图20-36所示。

图20-35 载入虚线线型

图20-36 绘制矩形

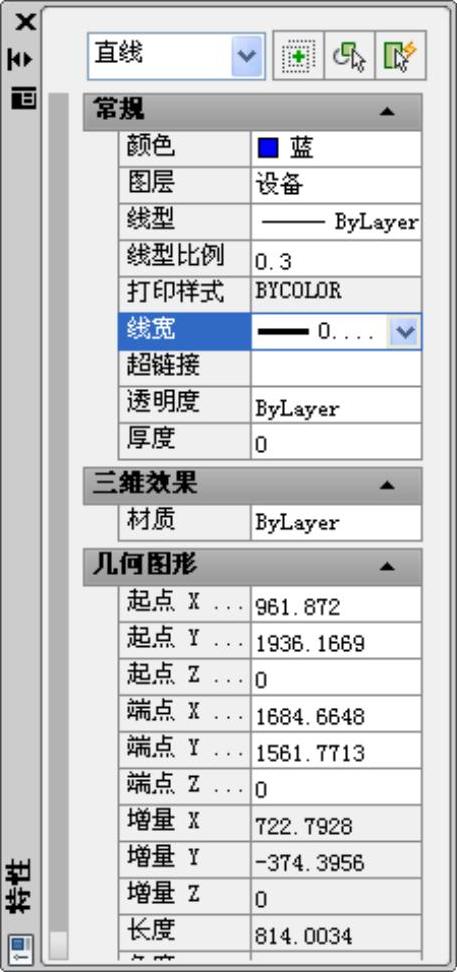

（3）选择矩形，单击鼠标右键，选择特性，将线型比例设置为0.3，如图20-37所示。

确定后矩形如图20-38所示。

图20-37 “特性”对话框

图20-38 修改线型比例

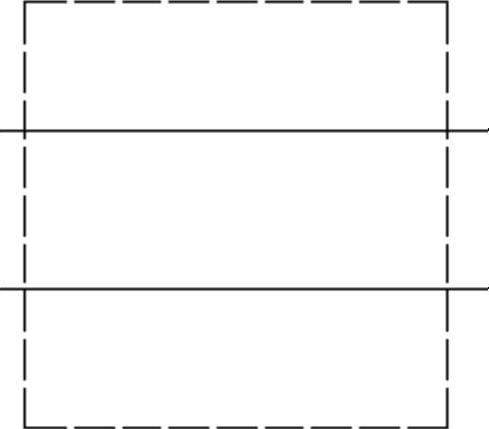

（4）将矩形所包含的楼层线在矩形的右侧剪切掉，如图20-39所示。

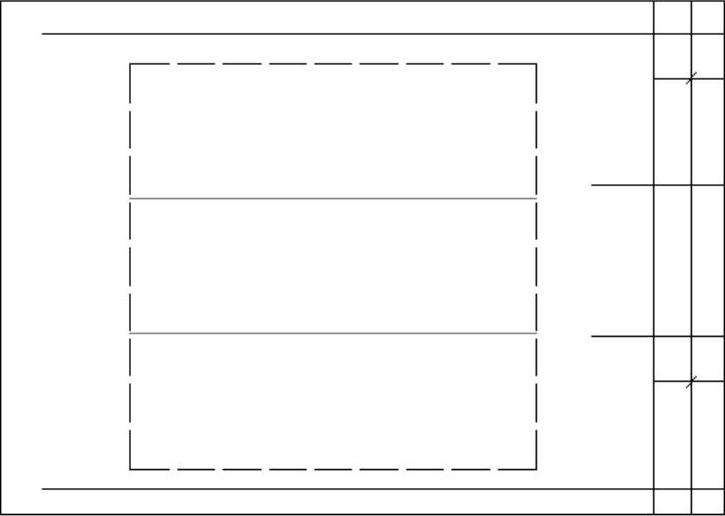

（5）选择矩形，利用explode命令将其分解，然后选择左侧的边，利用divide命令分解为三等分，然后切换到“轴线”层，用颜色8的直线绘制3条水平线，如图20-40所示。

图20-39 剪切楼层线

图20-40 绘制辅助线

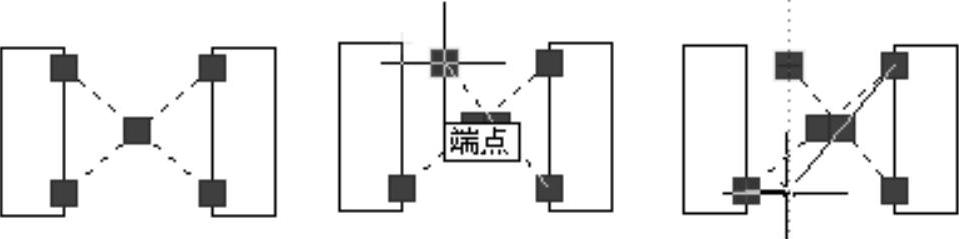

（6）在插入模块前由于图形大小的限制要对“跳线架”模块进行修改，首先复制一个“跳线架”模块，然后利用explode命令将其分解，将中间的交叉线选中，用鼠标选择关键点，进行修改，如图20-41所示。

（7）移动左侧矩形，重新生成新的“跳线架”模块，然后进行复制，将右侧的矩形重合到原型的左侧矩形上如图20-42所示。

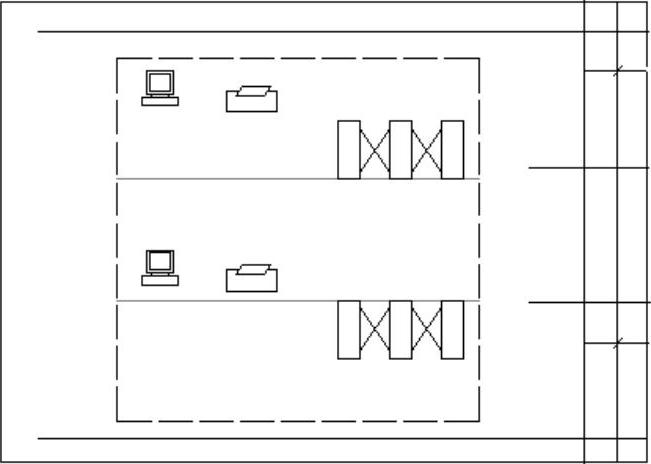

（8）在其中放入“跳线架”、“电脑”及“打印机”模块，插入之前，如图20-43所示。

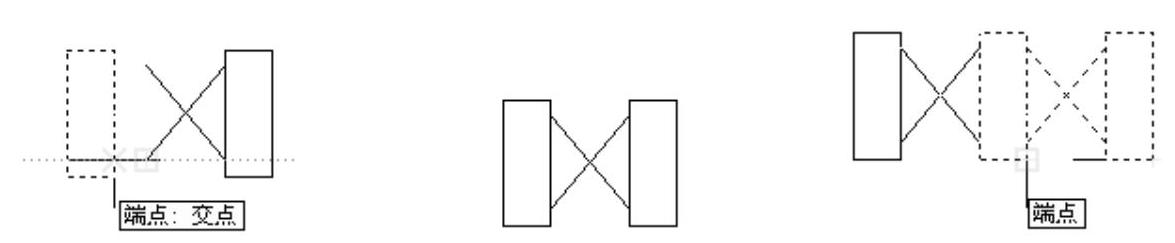

图20-41 修改关键点

图20-42 修改“跳线架”模块

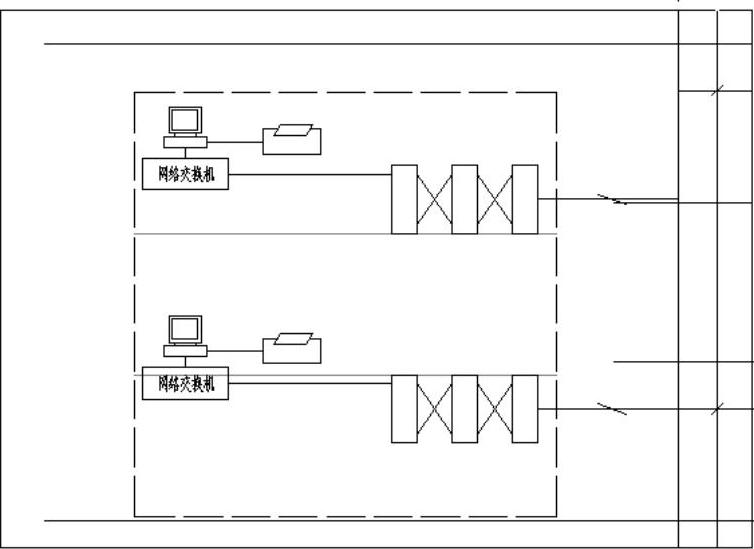

（9）绘制网络、电话机房与主线的连接线，并绘制“网络交换机”和“PABX”装置。将图层转换为“线路”层，“线宽”设置为0.3mm，按如图20-44所示进行绘制。

图20-43 插入模块

图20-44 绘制线路
