12.3.3  绘制门窗

12.3.3 绘制门窗

（1）单击“分解”命令按钮，将用多线绘制出来的墙体进行“分解”，然后单击“修剪”命令按钮，对墙体进行开洞。开洞结果如图12-12所示。

（2）单击“圆弧”命令按钮，直接在图中绘制或者直接从设计中心调入门窗模块，调整适当比例。在以前没有绘制过双扇门，这里着重讲述这种门的绘制方法。

用直线连接洞口两侧的端点，如图12-13所示。然后过直线的中点做直线的垂线，如图12-14所示。

单击“圆弧”命令按钮，绘制圆弧，如图12-15所示。最后以辅助轴线为对称轴线对圆弧进行镜像，如图12-16所示。删除辅助线，结果如图12-17所示。

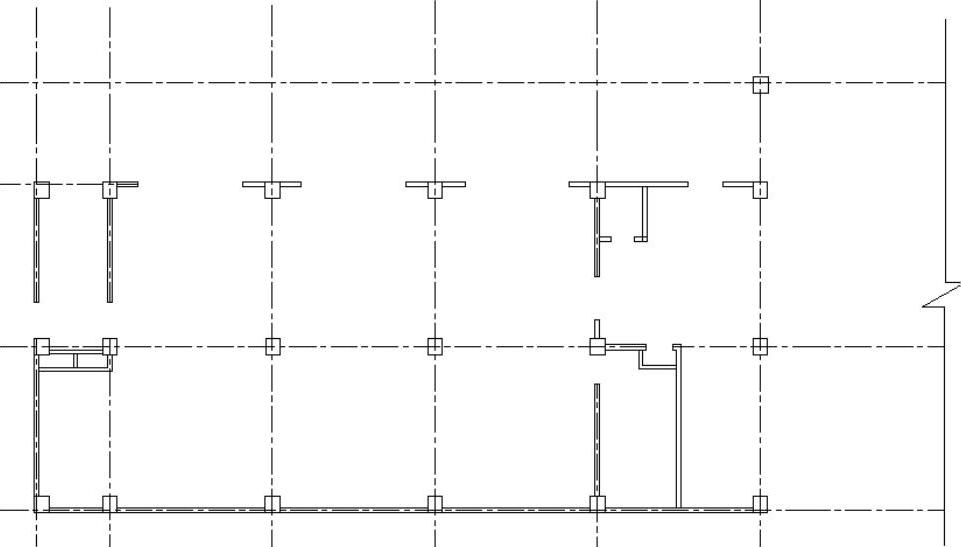

图12-12 墙体开洞

图12-13 做辅助直线

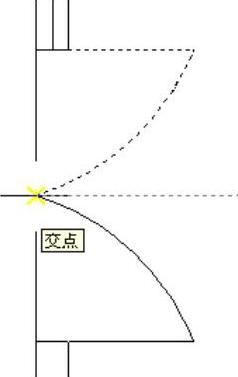

图12-14 做辅助直线的垂线

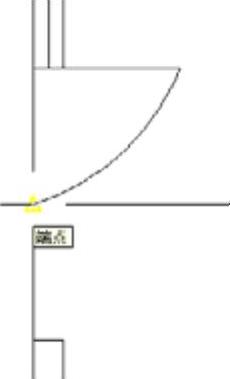

图12-15 绘制圆弧

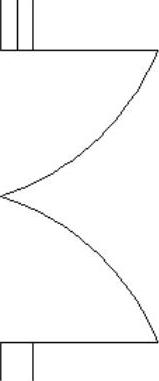

图12-16 镜像圆弧

图12-17 删除辅助线

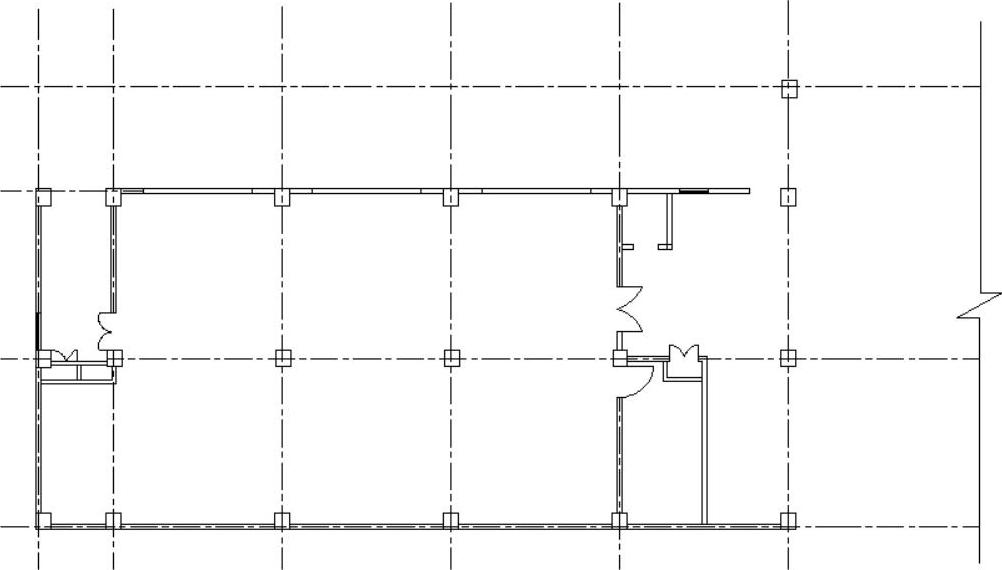

最终绘制门窗的结果如图12-18所示。

图12-18 绘制门窗
