17.1.2  绘制轴线

17.1.2 绘制轴线

绘制时，使用A3图纸，即图框为395mm×287mm，按照1mm为一个绘图单位的原则，用一个350mm×250mm的矩形规定了绘图区域，因此，先令轴线层为当前层，利用“rectang”命令绘制一个350mm×250mm的矩形，如图17-2所示。本图包括3个部分，分别是消防报警系统图、电视系统图和电话系统图，因此可以根据图形的大小将图形分为3个部分。利用“explode”命令将矩形分解，在底边利用“divide”命令等分为4份，如图17-3所示。

图17-2 绘图区域

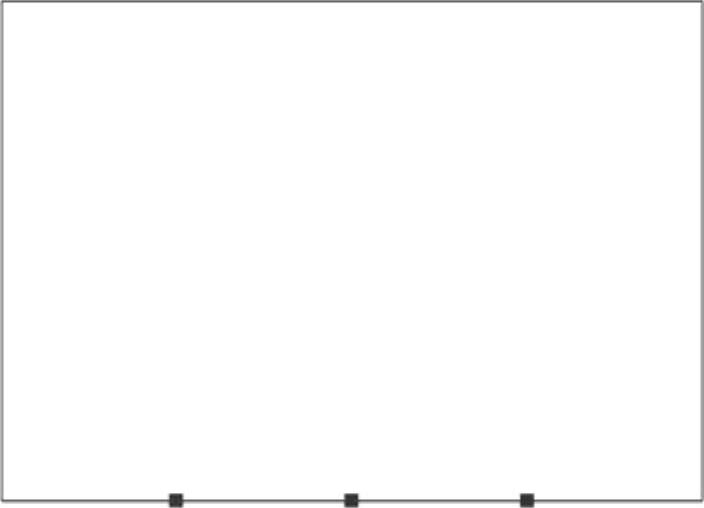

图17-3 等分底边

在矩形的第一、第二等分点上，绘制两条垂直的辅助线，如图17-4所示。将矩形分为3个部分，分别进行绘制。

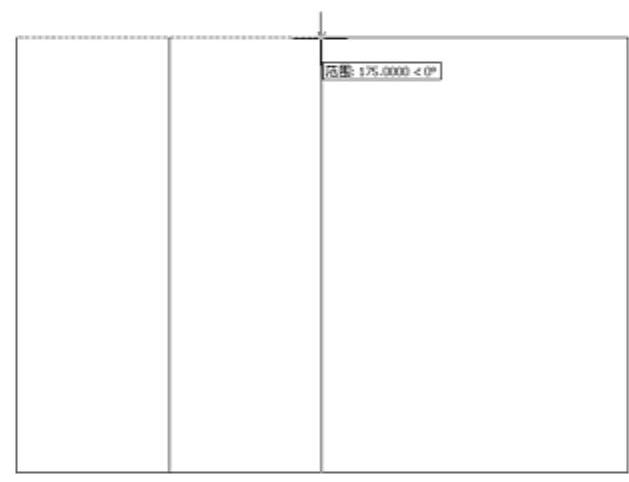

图17-4 绘制辅助线

注意

在绘制直线时，由于等分点不容易捕捉到，可以打开捕捉工具栏，即在工具栏的空白处单击右键，选择“ACAD”→“对象捕捉”，打开“对象捕捉”工具栏，如图17-5所示，在画直线时，先输入“line”命令，再单击“对象捕捉”工具栏的“”按钮，即可捕捉到刚才利用“divide”等分的等分点，如图17-6所示。另外，可以事先打开窗口下面的“正交”按钮，这样可以帮助我们画垂直线。

图17-5 捕捉工具栏

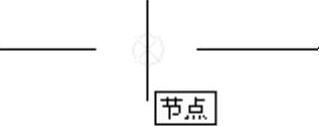

图17-6 捕捉等分点
