22.1.2  绘制建筑平面图

22.1.2 绘制建筑平面图

1.绘制定位轴线、轴号

（1）单击“直线”命令按钮，绘制定位轴线，线为点画线。

（2）单击“圆”命令按钮，绘制直径为800的轴号圆，选取菜单栏“绘图”→“文字”→“单行文字”命令，创建轴号并将其插入圆圈中。

结果如图22-3所示。

2.绘制墙线、柱

（1）选取菜单栏“绘图”→“多线”命令，绘制墙线，设置多线的比例为300，如图22-4所示。

（2）利用“多线编辑工具”、“分解”、“修剪”等命令对墙线进行细部修改，选取“矩形”命令绘制柱的图截面，形成柱网。最后单击“图案填充”命令按钮，选择“SOLID”图案填充柱的截面。

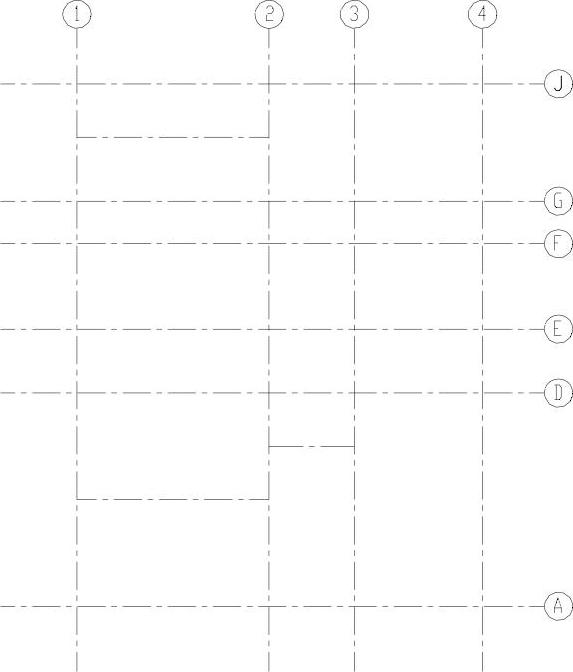

图22-3 绘制定位轴线图

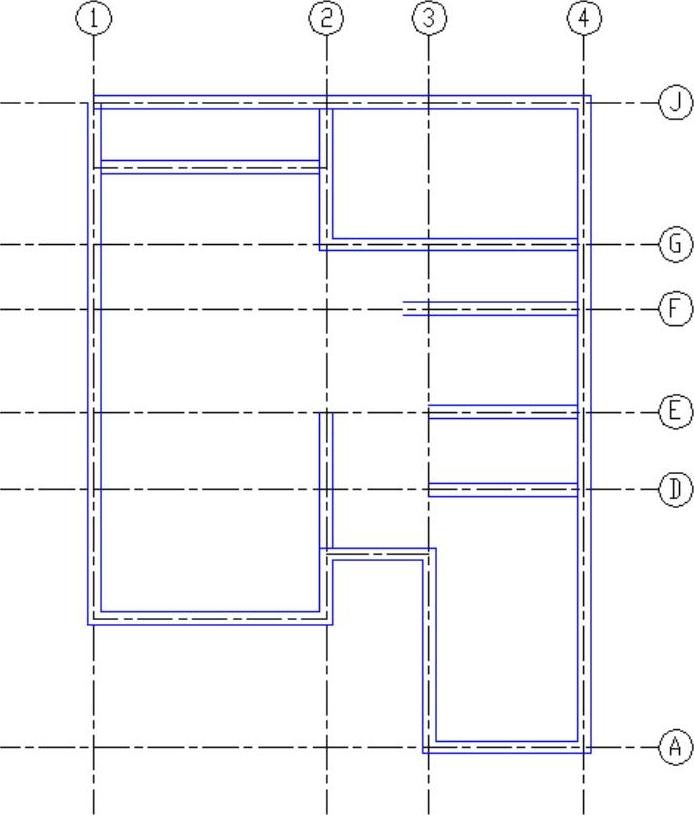

图22-4 绘制墙线

3.各项线条编辑、门窗开洞绘制

利用“修剪”“延伸”“阵列”“矩形”“图案填充”“插入块”等命令，绘制一层平面建筑图如图22-5所示。

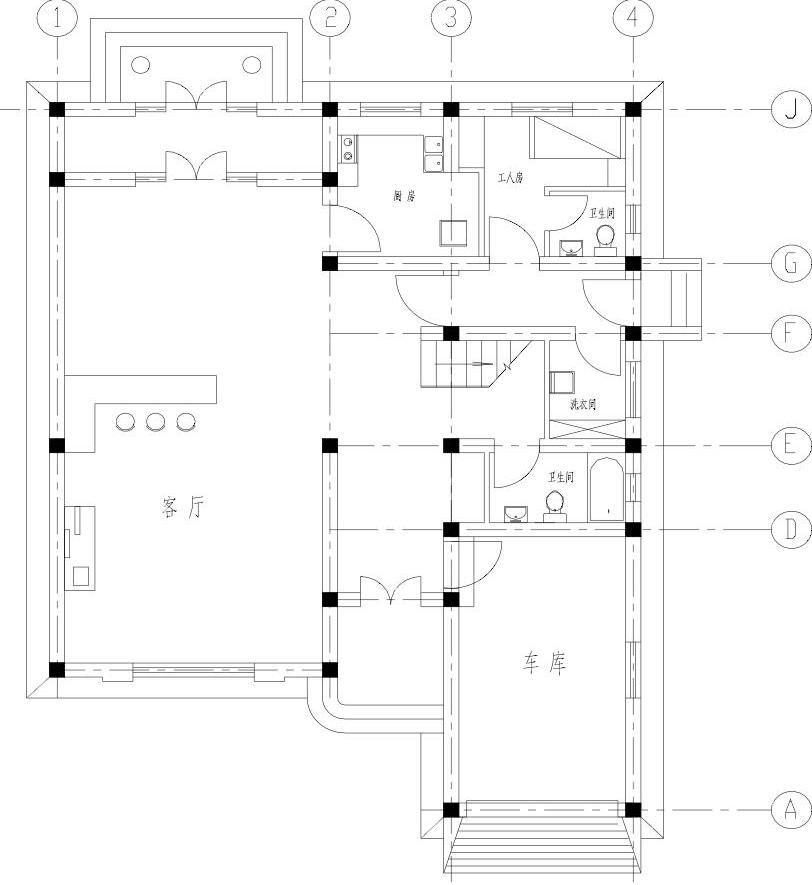

图22-5 一层平面建筑图
