分配器的画法同强电的插座画法类似，首先绘制一半径为50mm的圆，然后用trim命令将其纵向平分为半圆，在由其圆心绘制一条长300mm的水平线。将此图形复制两次，如图2-69所示。然后，用divide命令将第一个半圆3等分，在等分点上绘制斜向的直线，再用mirror命令将其镜像到另一侧，即为二路分配器的图例，同理绘制三路、四路分配器，如图2-70所示。
图2-69 绘制半圆及直线

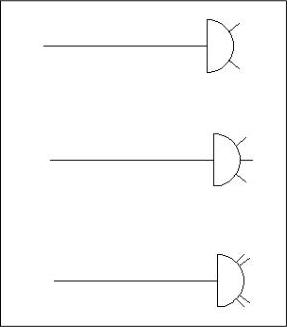

图2-70 二路、三路、四路分配器模块
