14.5  生成图签

（1）将图层转换到“图签”层，绘制A3图纸的图幅和图框，大小为42000mm×29700mm和39500mm×28700mm，如图14-33所示。

图14-33 绘制图框

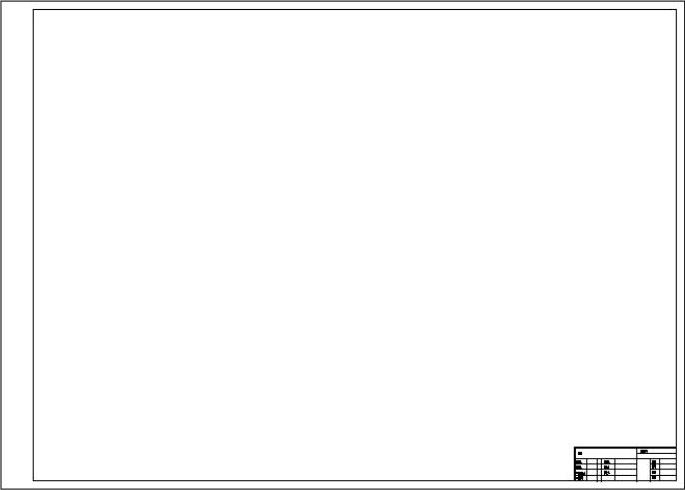

（2）利用插入块命令，将源文件/图库中的标题栏模块插入到图框的右下角，如图14-34所示。

图14-34 插入标题栏

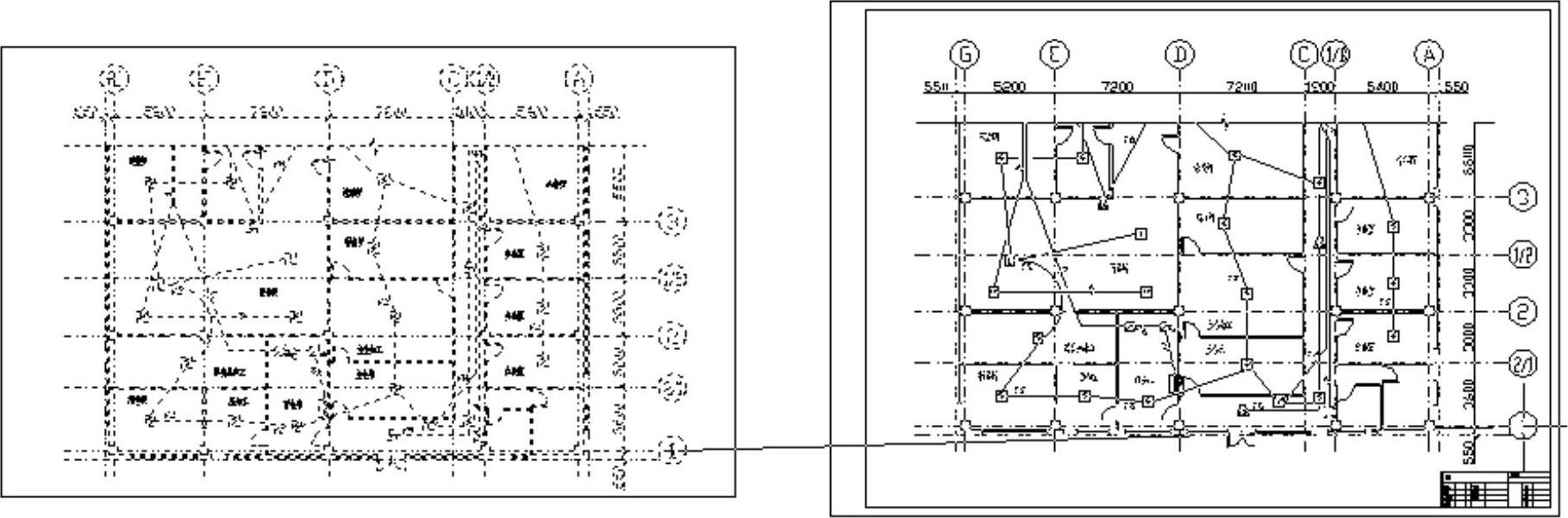

（3）选取所有图形，利用move命令移动到图框中，如图14-35所示。

图14-35 移动图形

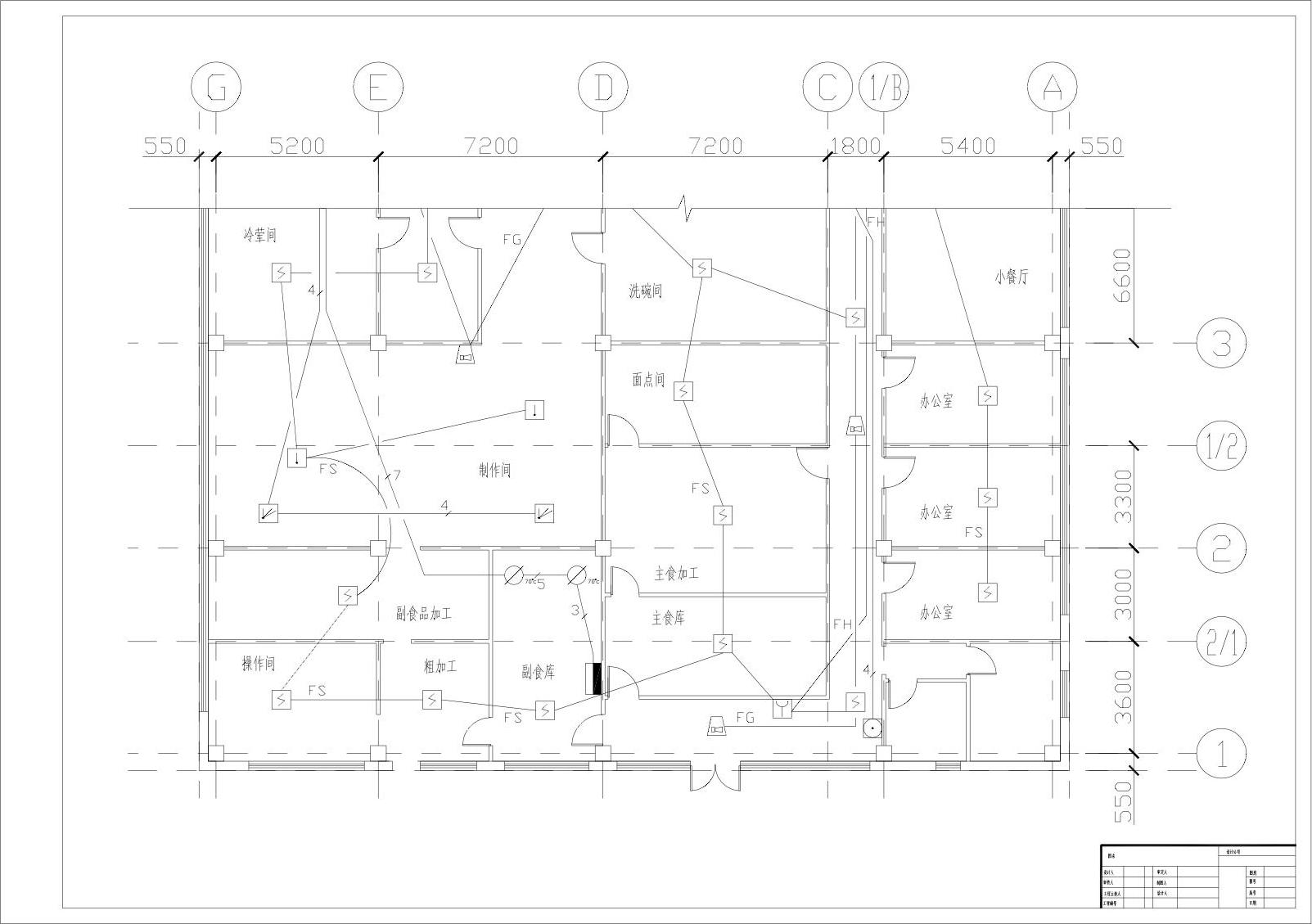

注意图形位置要居中。填写标题栏，完成绘图。最终完成的图形如图14-36所示。

图14-36 最终结果
