3.绘制总线

3.绘制总线

(1)单击“直线”命令按钮978-7-111-43758-1-Chapter16-43.jpg,绘制出如图16-36所示的一条竖直线段。

(2)单击“矩形阵列”按钮978-7-111-43758-1-Chapter16-44.jpg,设置行数为1,列数为5,列间距为-120,选择图16-37中绘制的直线段阵列图形,此时阵列出来的直线如图16-38所示。


图16-31 线型

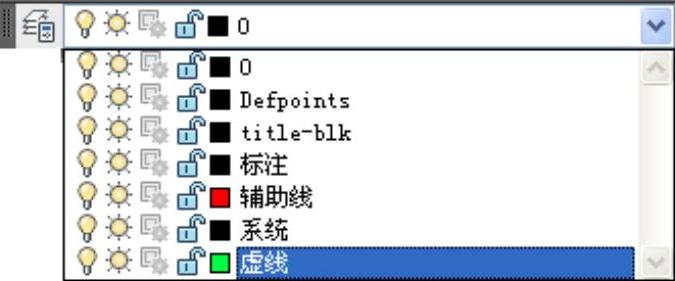

图16-32 选中虚线图层


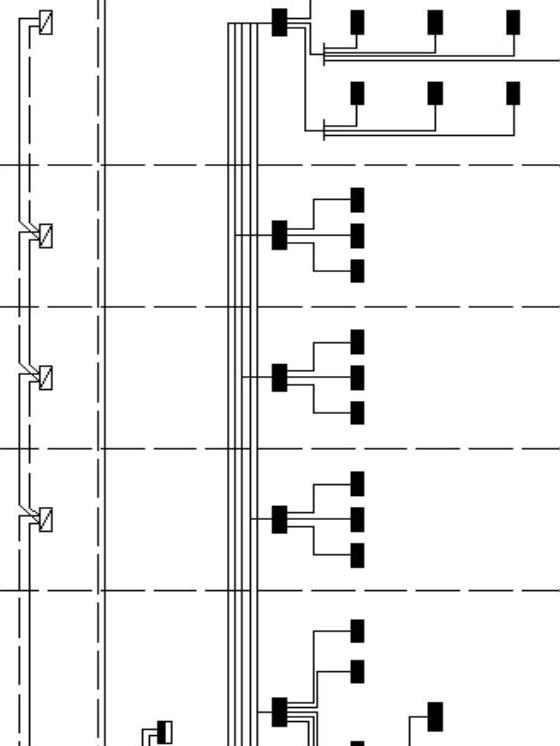

图16-33 改变后的线型

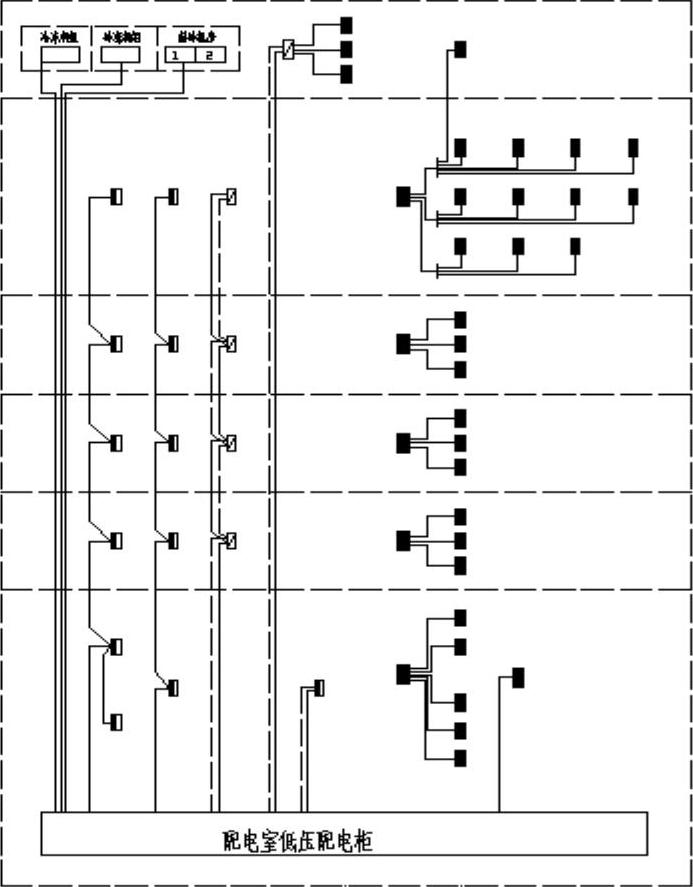

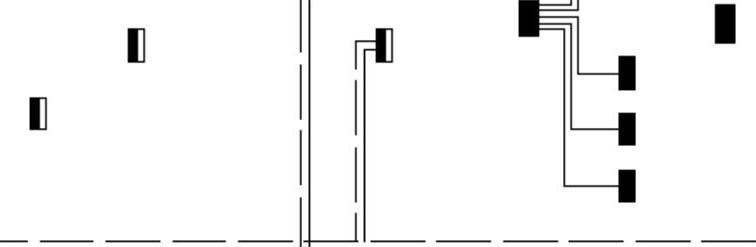

图16-34 一层的动力配电箱连线

(3)单击“直线”命令按钮978-7-111-43758-1-Chapter16-49.jpg,绘制照明配电箱与总线之间的线段,绘制结果如图16-38所示。

(4)利用trim命令修剪,修剪完成后的结果如图16-39所示。

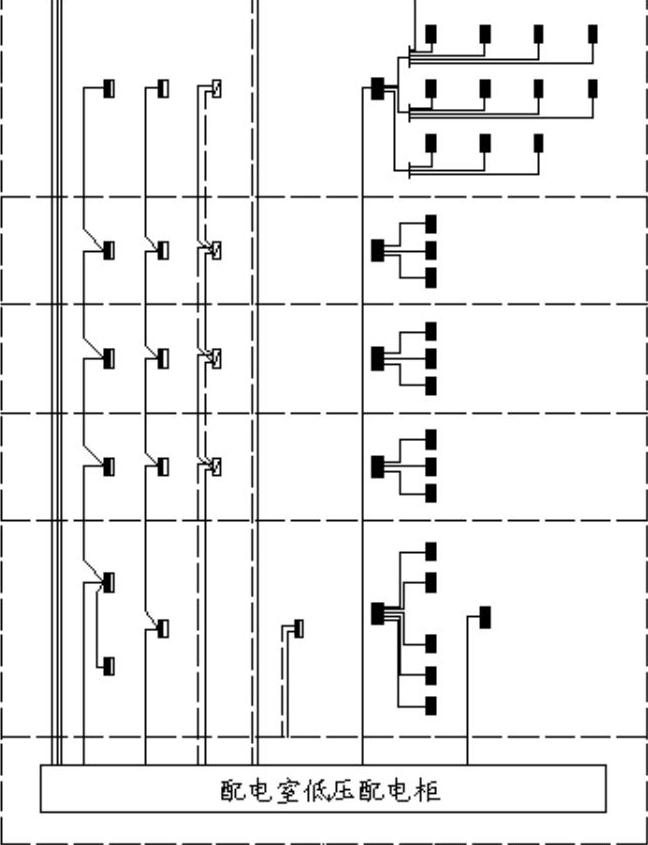

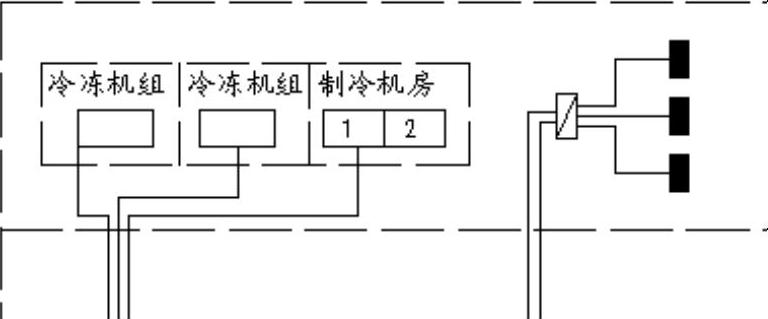

图16-35 绘制单线


图16-36 绘制单条竖直线段


图16-37 阵列直线


图16-38 绘制连结线段

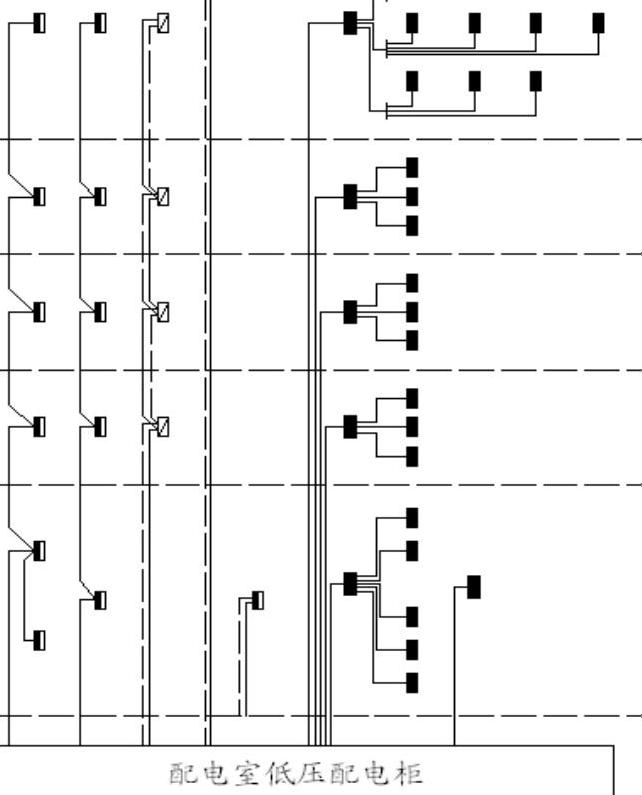

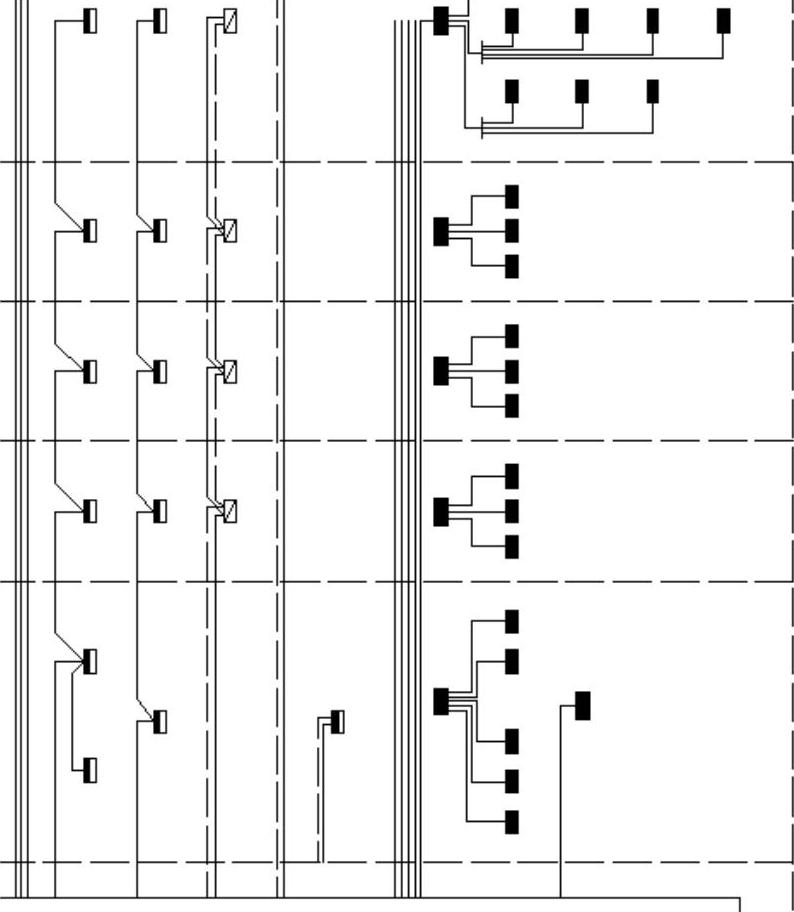

图16-39 修剪总线
