8.3.2  绘制讲台和电梯井

本图中包括两个大教室，要绘制两个讲台，讲台的图形如图8-19所示，首先绘制一个4000mm×800mm的大矩形，然后绘制一个1000mm×800mm的小矩形，将它们对中。将大矩形利用fillet命令进行圆角处理，圆角的半径为100。电梯井利用mline命令绘制，多线间距240mm，在3-C轴线和3-1轴线的夹角处绘制，如图8-20所示。

将讲台复制及旋转，插入到教室一端，绘制完成后如图8-21所示。

rotate命令将其旋转180°，利用中点捕捉的工具，再移动到教室的规定位置即可。在绘图过程中，往往需要捕捉一些特殊点，如果图形比较乱，可以考虑关闭某个图层，在另一个图层中绘图，这样可以避免捕捉点时出现偏差。

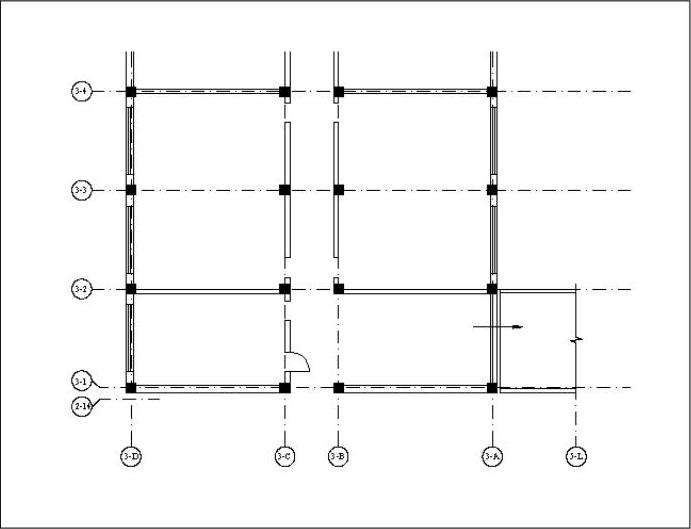

图8-18 插入门和窗户

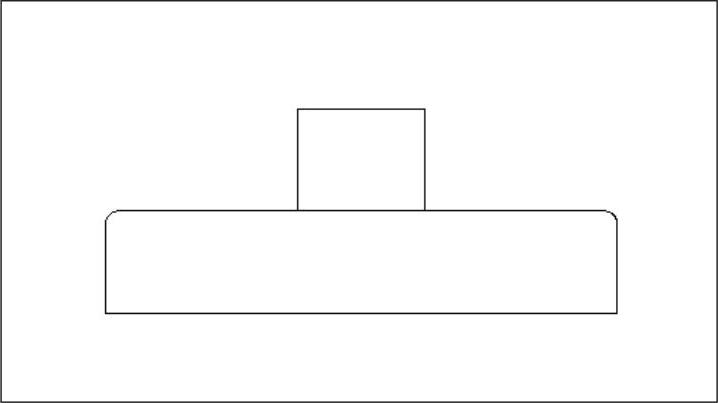

图8-19 绘制讲台

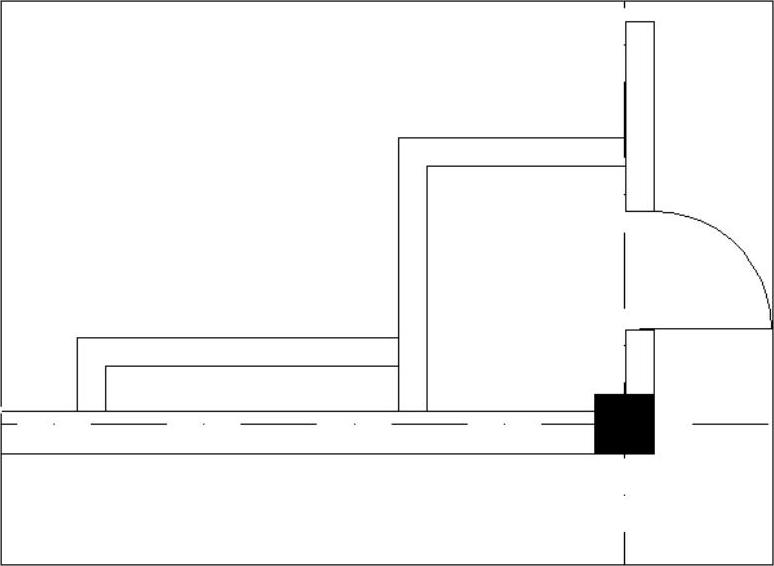

图8-20 电梯井及储物室

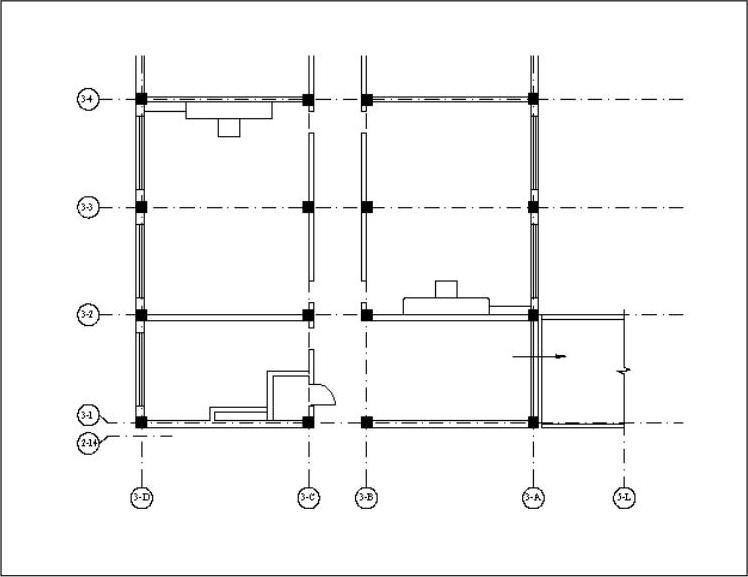

图8-21 插入电梯井和讲台
