17.4.2 插入“暗装消防模块箱”

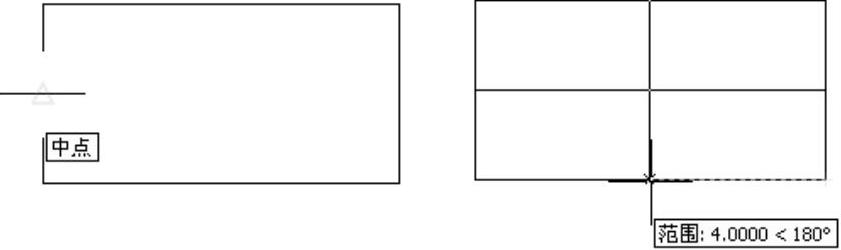

（1）将“设备”层置为当前层，利用“rectang”命令绘制一个8mm×4mm的矩形，利用中点捕捉的功能，分别连接其长边与短边的中位线，如图17-23所示。
图17-23 绘制“暗装消防模块箱”
（2）利用“block”命令将其保存为模块，命名为“暗装消防模块箱”。
（3）将“安装消防模块箱”模块，插入到两条平行的垂直线路端点和第二等分点的上部，如图17-24所示。

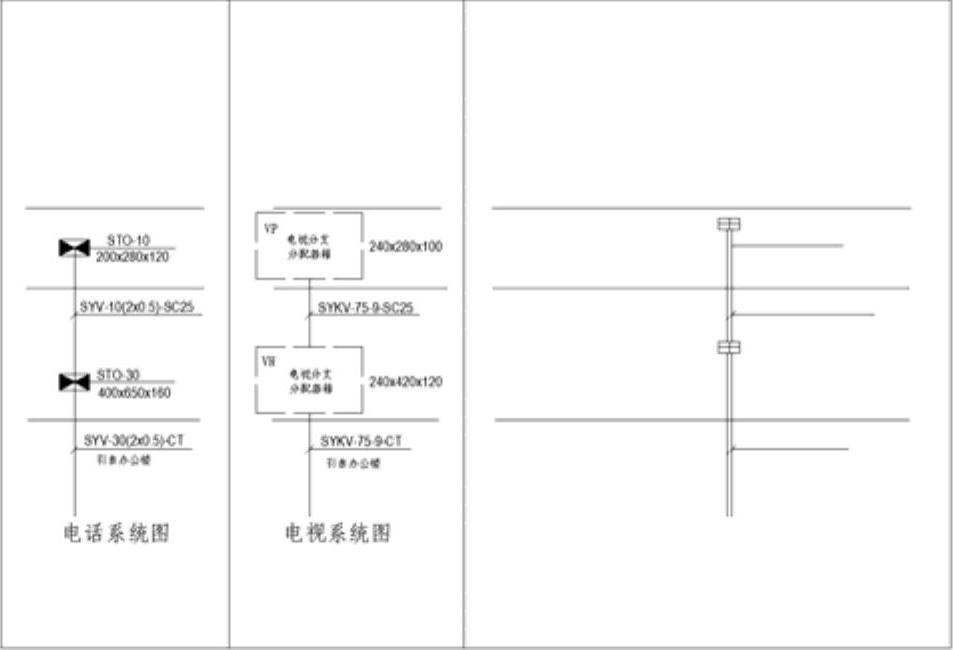

图17-24 插入“安装消防模块箱”
注意

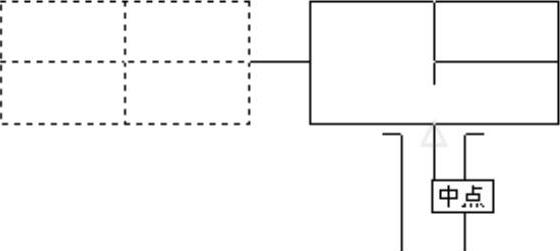

由于模块箱和平行线的位置不易确定，这是可以在平行线的端点和第二等分点的上部分别添加一条水平的直线，利用中点捕捉命令进行定位，如图17-25所示
图17-25 插入方法
（4）利用“trim”命令将模块箱内多余的线剪切掉。
