19.3.8  绘制配电箱入口隔离开关

19.3.8 绘制配电箱入口隔离开关

（1）从已经绘制好的回路中复制部分图形，如图19-38所示。

（2）在复制好的图形上添置一小线段，隔离开关绘制完毕，结果如图19-39所示。

图19-38 复制开关

图19-39 隔离开关

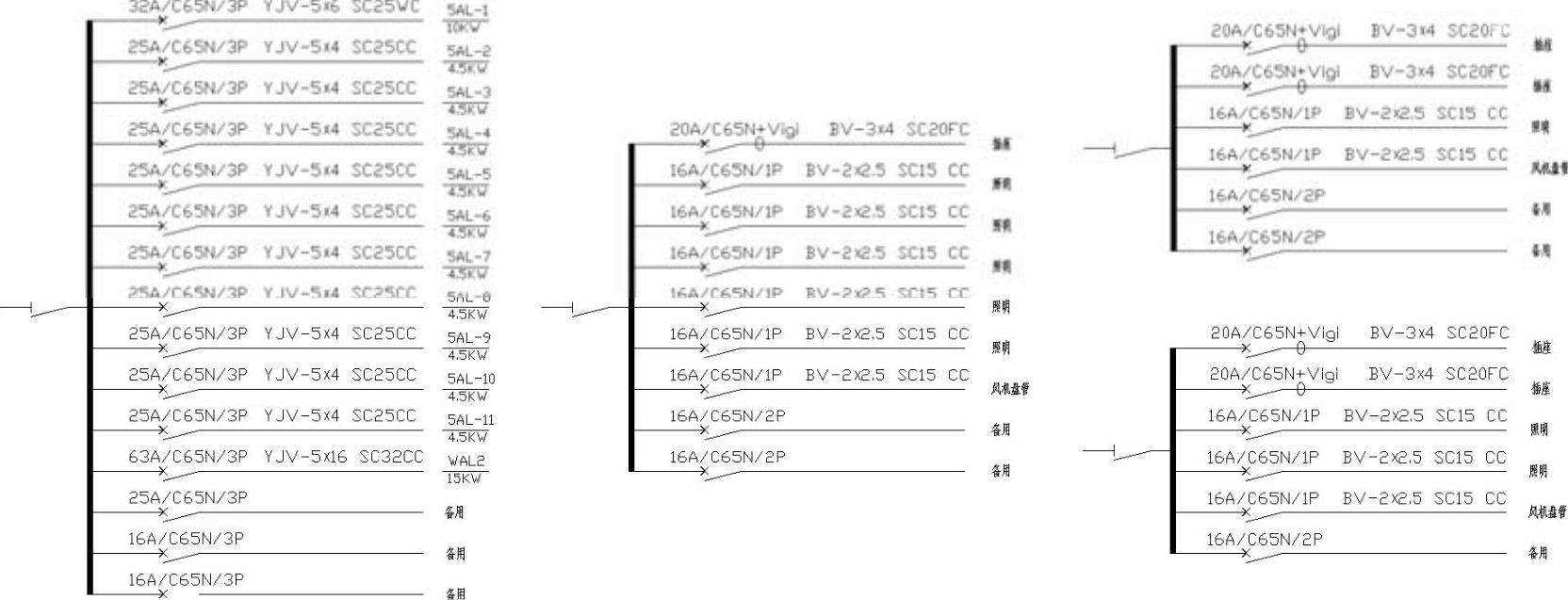

（3）将此隔离开关复制到各个配电箱的中部，结果如图19-40所示。

◆选项说明

当系统图绘制到现在，读者可能就会明白了为什么在绘制配电箱出口线段的时候要用统一长短的线段，这样经过线段等分可以使各个回路之间的间距相等，进而各个文字标注的间距亦相等，这样就方便进行文字之间的整体复制。而且绘制出来的回路都在同一直线上，看起来更加美观。

图19-40 配置隔离开关

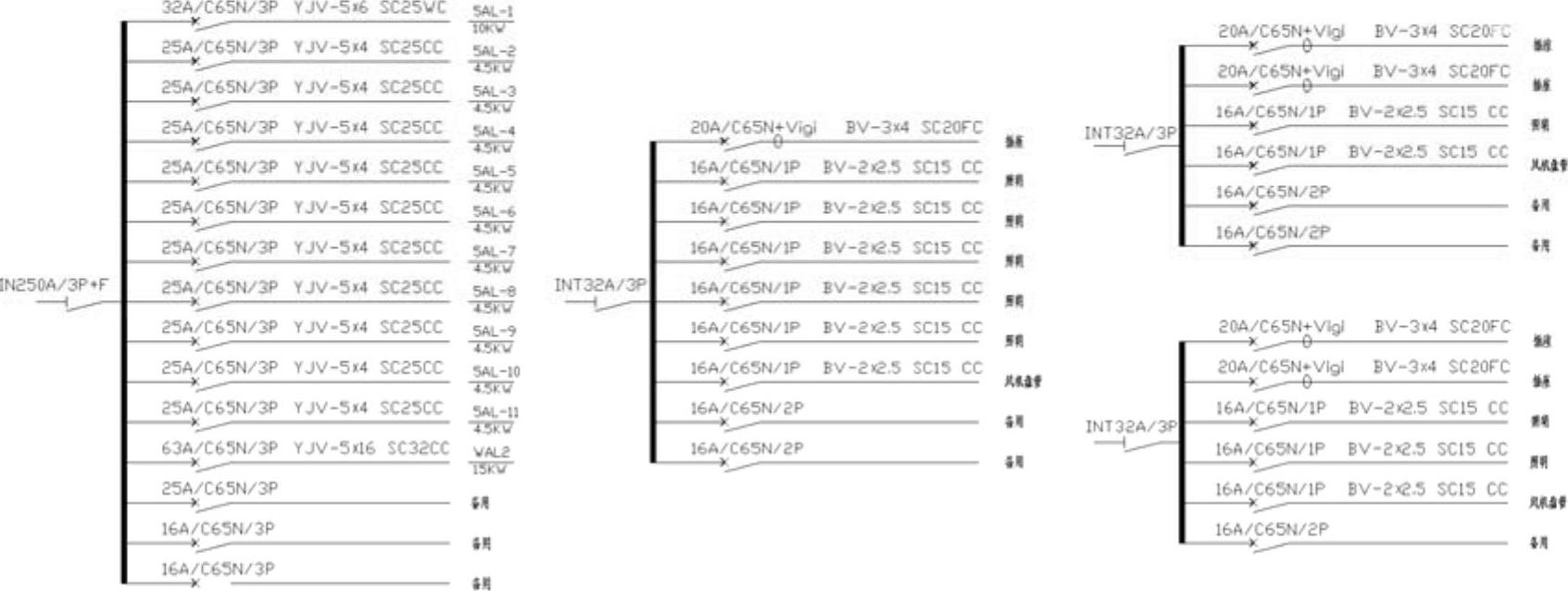

（4）删除竖向的辅助线段，并为隔离开关标注上必要的文字，结果如图19-41所示。

图19-41 标注隔离开关文字

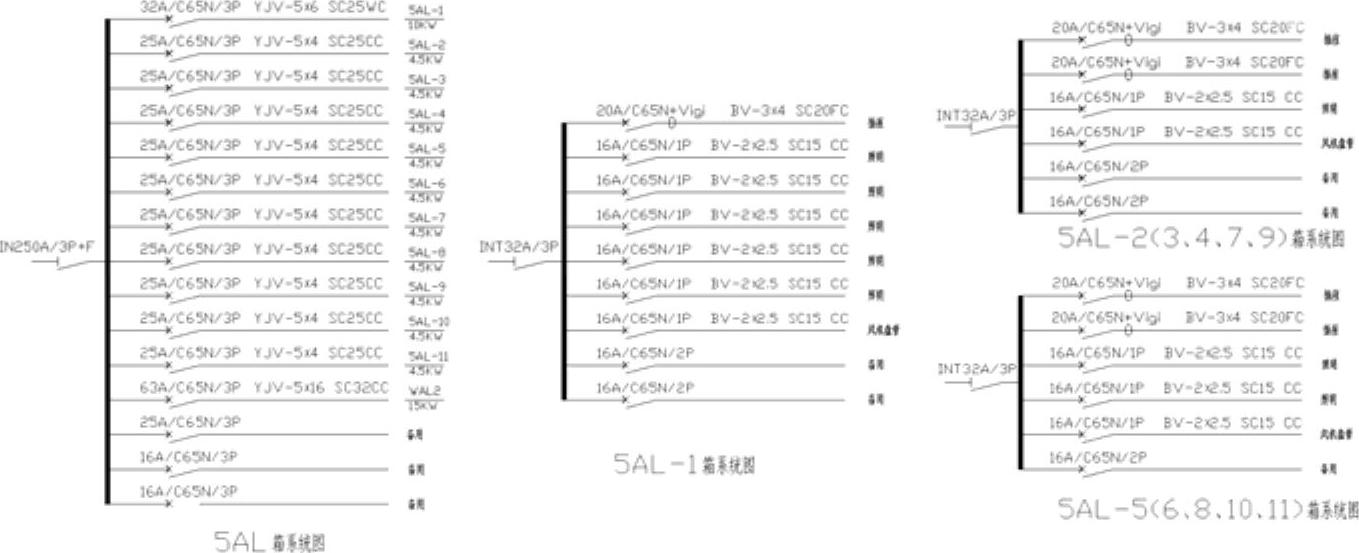

（5）分别标注上各个配电箱的名称，结果如图19-42所示。

图19-42 标注配电箱名称
