2.5.2  矩形图例的画法

1.应急灯的画法

用多段线绘制一个50mm×25mm的矩形，设置线宽为1.5mm。用line命令连接其对角线，然后在中心点绘制圆环，圆环的内径为0，外径设为15mm。然后绘制一辅助圆，半径为20，圆心与圆环重合，用trim命令剪切多余的对角线，如图2-61所示。完成后如图2-62所示。

操作过程：pline绘制矩形→line连接对角线→donut画圆环→circle画辅助圆→trim剪切多余线段。

2.动力空调箱的画法

首先绘制一矩形40mm×20mm，设置线宽为2mm。然后绘制矩形的中位线，用solid填充下部即完成，如图2-63所示。

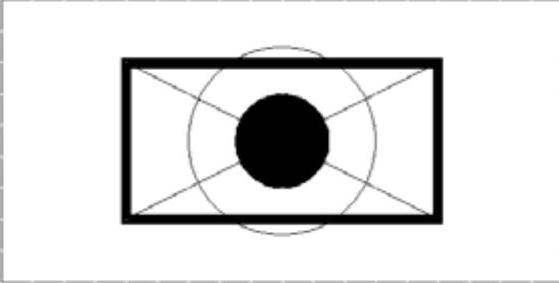

图2-61 应急灯图例绘辅助圆

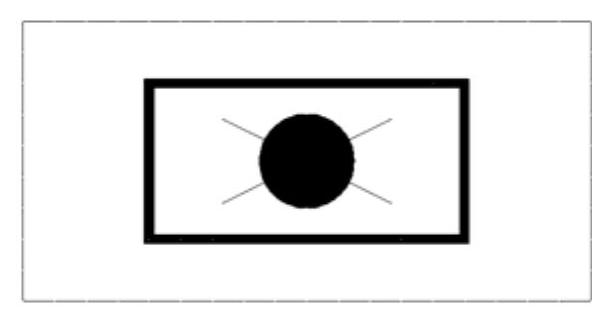

图2-62 应急灯模块

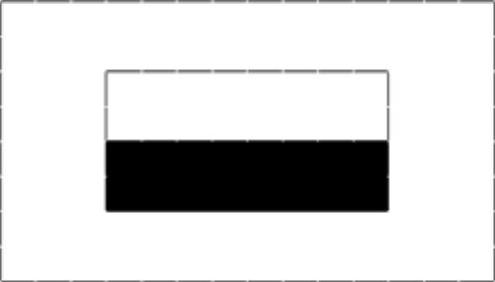

图2-63 动力空调箱模块
