2.2.1  建立模块文件

◆选项说明

由于模块的调用十分频繁，因此，将块分类保存在方便调用的位置是必要的。首先来建立自己的模块文件库。在合适的路径下（如F:\AutoCAD2014\）建立新文件夹，改名为“绘图基本图例”。注意不要把目录设置得太深，以免调用时造成不便，如图2-6所示。

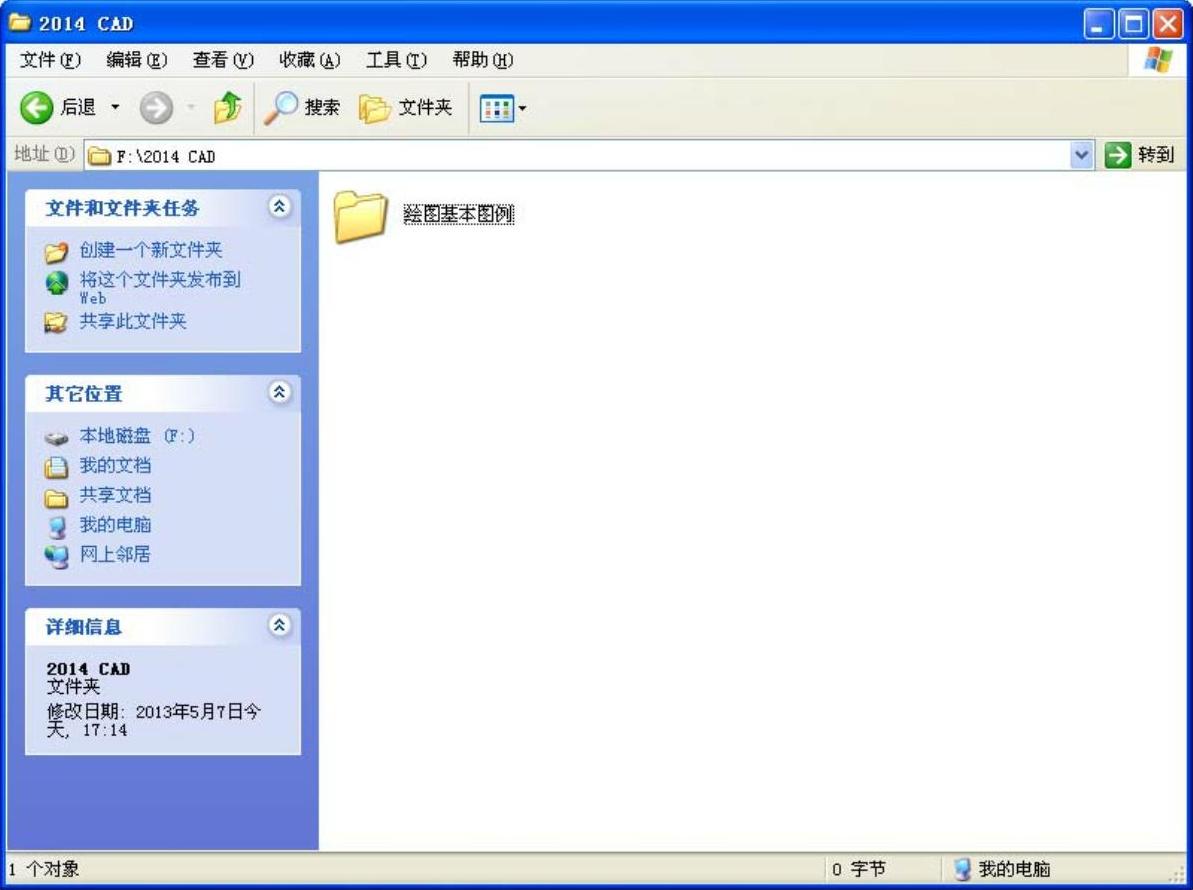

图2-6 建立模块保存目录

打开AutoCAD2014，建立新文件，将其保存到刚刚创建的“绘图基本图例”文件夹中，并命名为“室内设施图例”。这样就建立了一个室内设施图例的模块库，下面要做的就是向库中添加模块了。

在没有特殊要求的情况下，模块文件一般绘制在“0”层上，以免造成资源浪费。在“对象特性”工具条中将颜色、线型、线宽设置为“随层”，这样可以在调用模块的时候方便设置。设置完成后图层属性如图2-7所示。

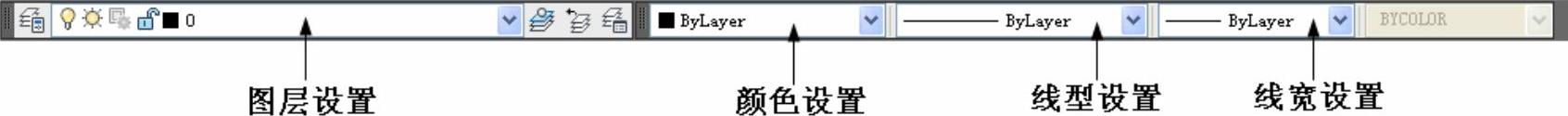

图2-7 图层设置
