15.1  绘图准备

打开AutoCAD 2014应用程序，选择“文件”→“新建”命令，打开“选择样板”对话框，单击“打开”按钮右侧的下拉按钮，以“无样板打开-公制”（毫米）方式建立新文件；将新文件命名为“屋顶防雷接地平面图.dwg”并保存。

利用limits命令将图形的界限定位在42000mm×29700mm的界限内。

将图层分为轴线、墙线、避雷、标注和图签5个图层，并按图15-1所示进行设置。

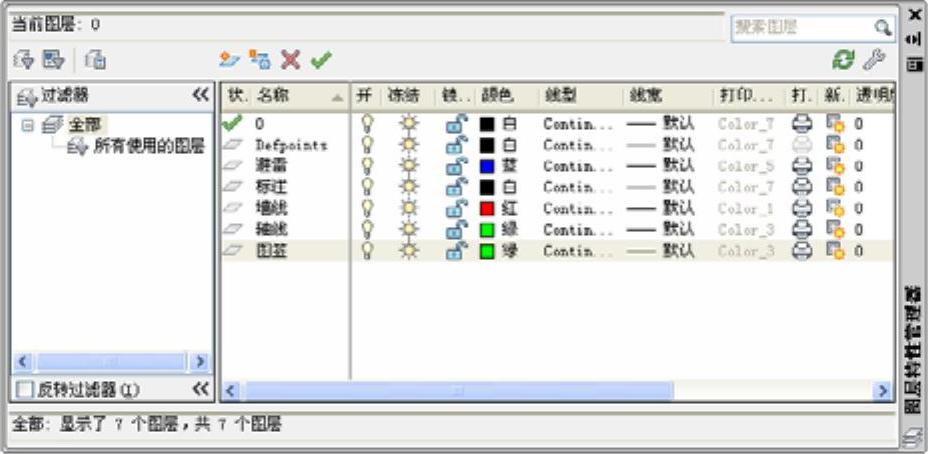

图15-1 图层设置

首先将“轴线”层设置为当前层，打开工具栏中的线型多选栏，选择“其他”，加载“ISO dash”线型，并设置为当前线型，如图15-2所示。

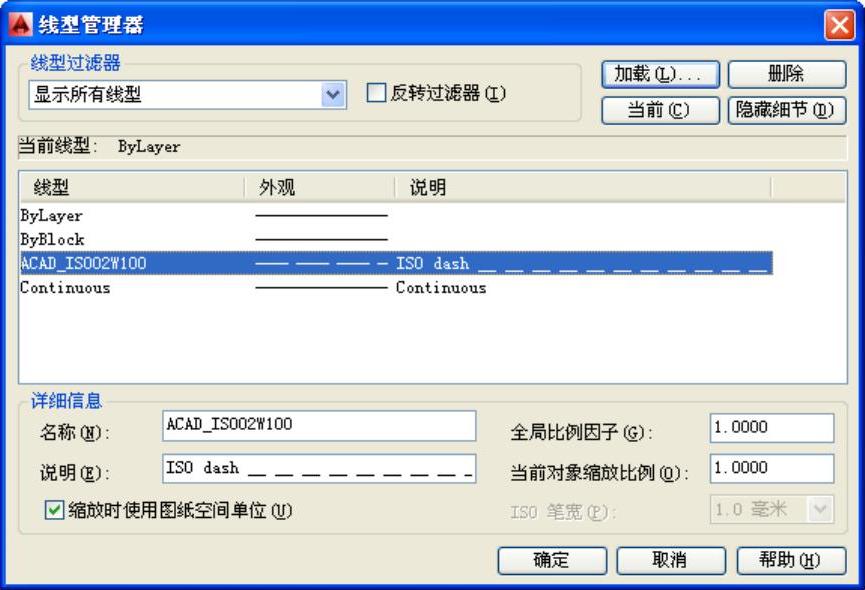

图15-2 加载线型
