21.2 绘制定位辅助线
由于绘制系统图不要求尺寸标注，可以根据图形的大小形状来确定使用A3图纸。因此绘制的辅助矩形的大小为280mm×400mm。
（1）打开“图层特性管理器”对话框，把0层设为当前层。
（2）绘制矩形。选取菜单栏“绘图”→“矩形”命令，或直接在命令行中输入矩形命令：
命令：rec
指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：（在绘图区域指定一点）
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]:D
指定矩形的长度：280
指定矩形的宽度：400
指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]:
绘制出的矩形如图21-2所示。
（3）分解矩形。选取菜单栏“修改”→“分解”命令，根据命令行中的提示，选取矩形进行分解。
命令：explode
选择对象：（此时绘图区域的鼠标变为一小方框，用此方框单击矩形）
选择对象：
（或单击鼠标右键）
（4）等分矩形边。在命令行中输入命令：
命令：div
选择要定数等分的对象：（选择矩形的一条长边）
输入线段数目或[块（B）]：5
重复等分命令，将矩形的短边等分为4份。
注意
在重复等分的时候，可以再重新输入“div”命令，也可以直接按回车键，这样在命令行中出现上次已经执行过的命令。也可以单击鼠标右键从弹出的菜单中选择“重复等分”从而进行等分的继续操作。
（5）绘制辅助线。利用line命令，在矩形边上捕捉节点，绘制出的辅助线如图21-3所示。单击选中矩形内部的两条竖向辅助线，打开图层下拉菜单，选取“辅助线”图层，如图21-4所示。然后回车，此时矩形内部的两条竖向辅助线线型变为虚线，如图21-5所示。
图21-2 辅助矩形

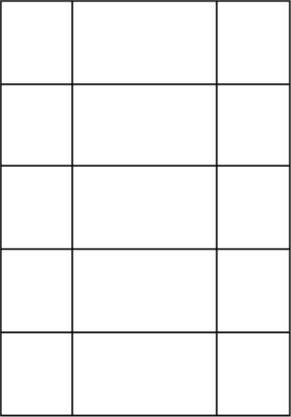

图21-3 绘制辅助线

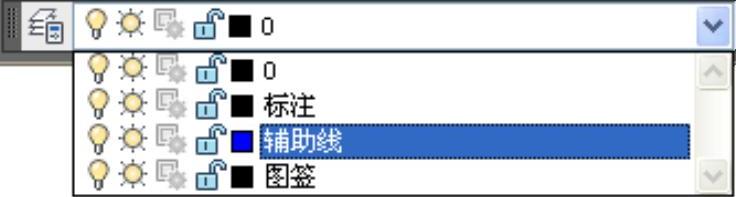

图21-4 改变图层

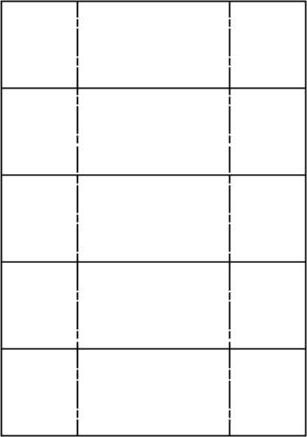

图21-5 改变后的线型
（6）打断直线。单击“修改”工具栏中的“打断于点”按钮
，命令行提示与操作如下：
命令:_break
选择对象:（选取矩形内部左边的一条辅助线）
指定第二个打断点或[第一点（F）]:_f
指定第一个打断点:（选取竖向与横线辅助线的交点）
指定第二个打断点:@
（7）依此操作，将竖向辅助线在各个交点处打断。
◆选项说明
当完成打断操作之后，原来竖向的一条直线就变为了5条线段，这样在安放图形的时候，可以捕捉到各个层间线段的中心。
