12.5.2  绘制上下敷管

12.5.2 绘制上下敷管

(1)单击“圆”命令按钮978-7-111-43758-1-Chapter12-51.jpg,绘制出半径为100mm的圆。

(2)打开“对象捕捉”设置对话框,在“极轴追踪”中的增量角中选取45°,在“对象捕捉追踪设置”中选中“用所有极轴角设置追踪”,如图12-28所示。单击“确定”按钮完成极轴捕捉设置。


图12-28 设置极轴追踪角度

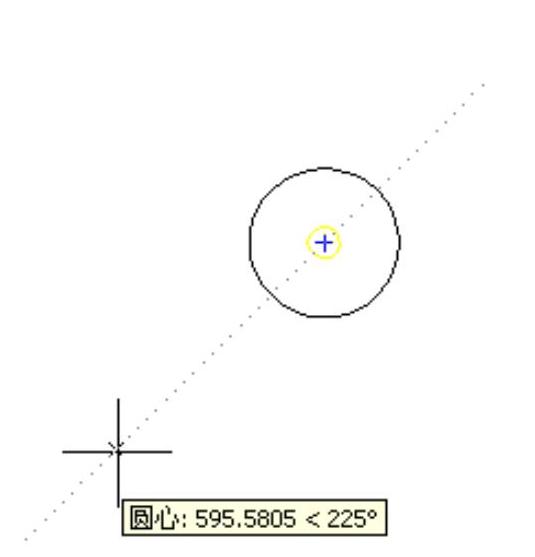

图12-29 极轴线上取点

(3)单击“直线”命令按钮978-7-111-43758-1-Chapter12-54.jpg,运用极轴捕捉,使极轴追踪到的45°线通过圆心,在追踪线上取一点,如图12-29所示。绘制45°线与圆相交,如图12-30所示。

(4)绘制三角形,如图12-31所示。

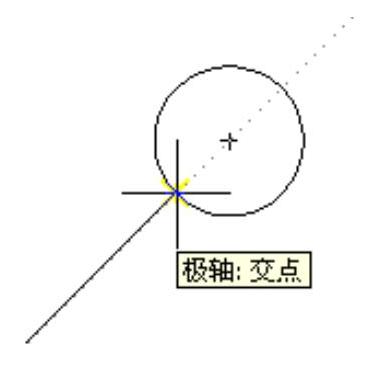

图12-30 绘制直线

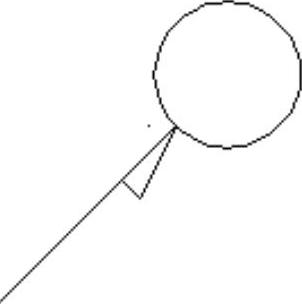

图12-31 绘制三角形

(5)填充圆与三角形。选取菜单栏“绘图”→“图案填充”命令,弹出“图案填充和渐变色”对话框,在“图案”中选取“SOLID”,如图12-32所示。填充结果如图12-33所示。

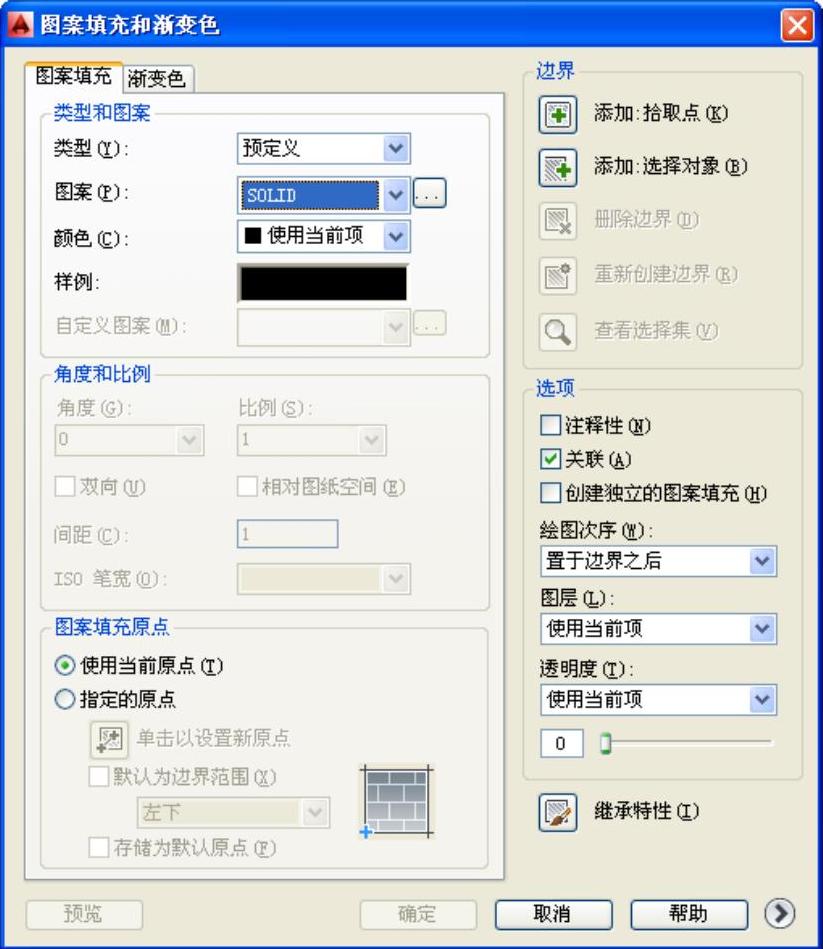

图12-32 边界图案填充

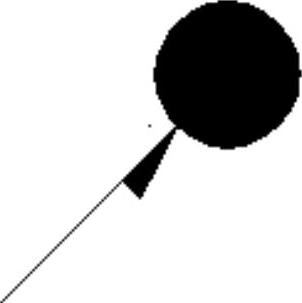

图12-33 填充三角形

(6)复制直线和三角形。复制的基点取直线的端点,如图12-34所示。最终绘制好的上下敷管图形如图12-35所示。


图12-34 复制三角形及直线


图12-35 上下敷管
