5.连线

5.连线

（1）从“层智能报警控制端子箱”中引出一端口，并将端口线等分为5份，如图21-13所示。

（2）利用pline命令，线宽为0.4mm，连接的过程和步骤如图21-14～图21-16所示，同理可以连接其他的线段，结果如图21-17所示。

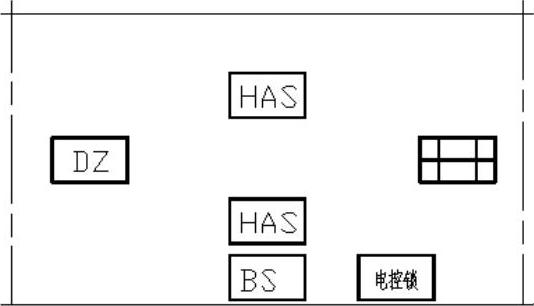

图21-12 一层图块安放

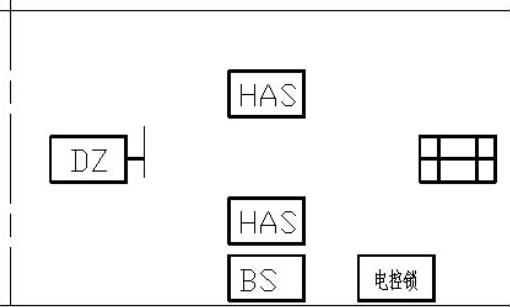

图21-13 绘制端口

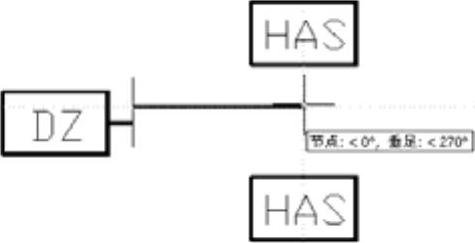

图21-14 捕捉节点

图21-15 追踪矩形边中点

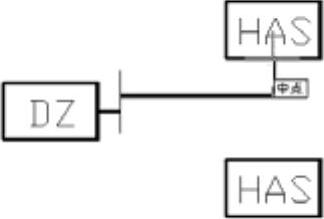

图21-16 捕捉矩形边中点

图21-17 最终连线结果

◆选项说明

由图21-17中可以看出，右边的“综合布线配线架箱”图块与连线不太协调，所以有必要将其上下移动。

（3）利用move命令，选取“综合布线配线架箱”，选取基点，向上移动。在此过程中由于移动的位移很小，故为了移动方便可以关闭“对象捕捉”。移动的结果如图21-18所示。
