单层回风百叶在隔墙上绘制。利用pline命令将百叶的位置标出，多线宽度设为5mm。百叶的宽度为800mm。利用hatch命令填充，填充时用的图案选择“JIS_RC_18”，比例设为5，如图8-56所示。选择百叶进行填充，填充后如图8-57所示。
最后，删除刚才用过的辅助线。绘制完成的空调平面图如图8-58所示。
图8-56 设置填充样式

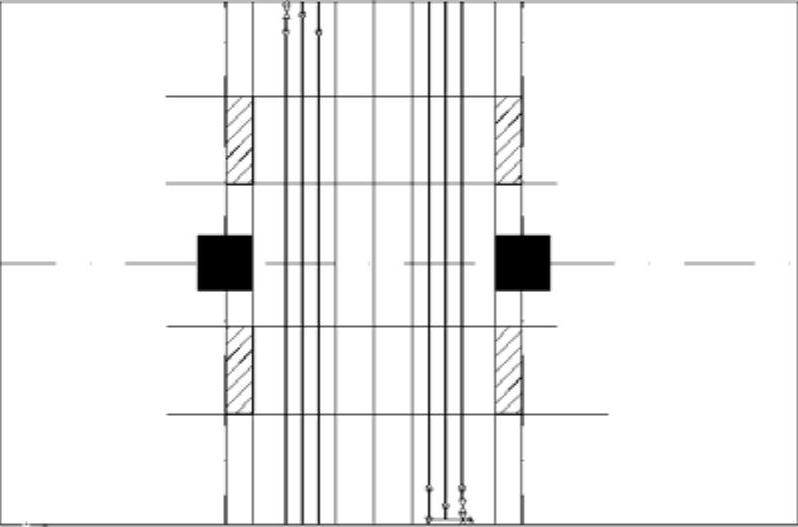

图8-57 单层回风百叶的绘制

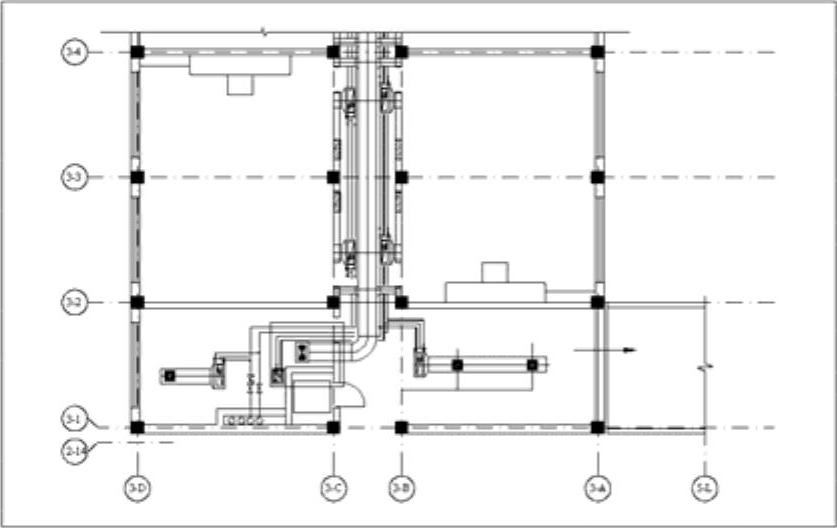

图8-58 空调设备绘制完成
